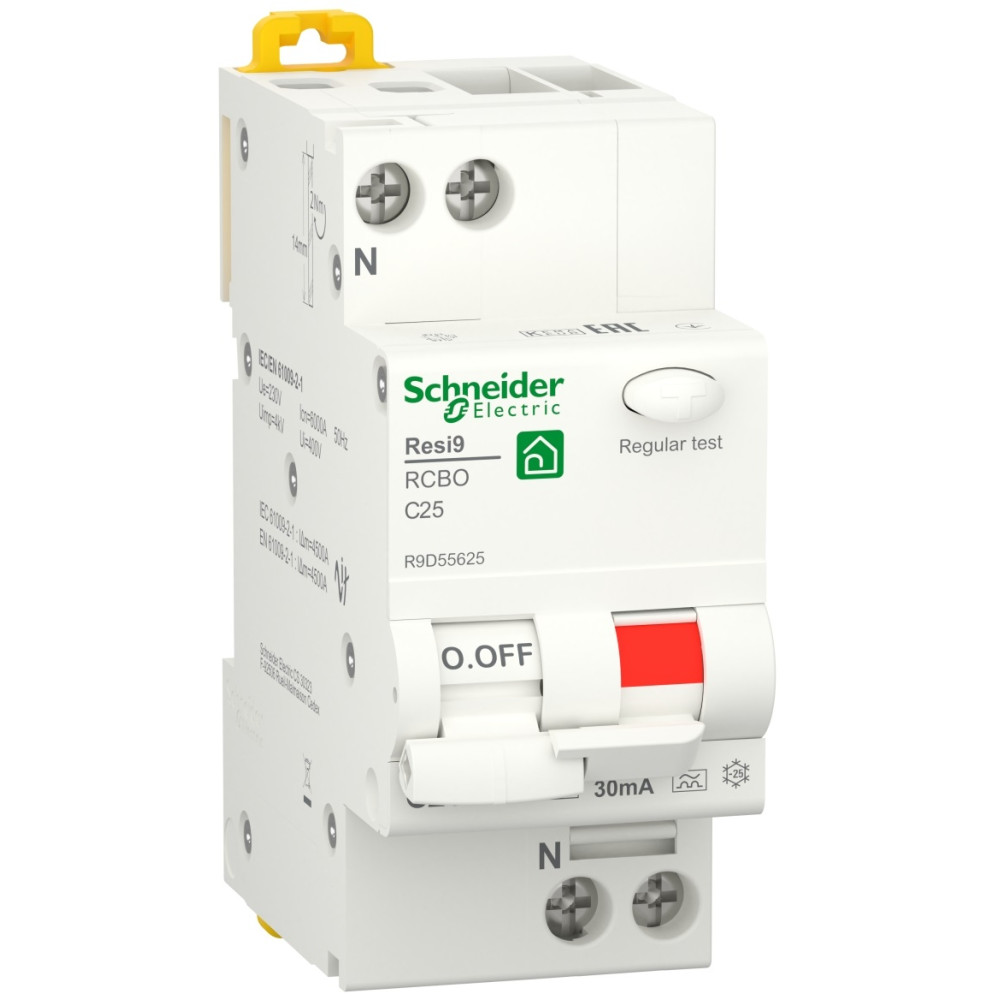

Диференційний вимикач 1P+N 25A 30мA 6кA "C" тип А [R9D55625] RESI9 Schneider Electric

Диференційний автоматичний вимикач RESI9 Schneider Electric 25 А, 30 мA, 1P+N, 6кA, крива С, тип А

---

Диференційний автоматичний вимикач Resi9. Автоматичний вимикач 1P+N з 1 захищеним полюсом та номінальним струмом 25A, кривою відключення C. Клас захисту від витоку на землю - тип А з чутливістю 30 мА. Миттєве спрацювання. Номінальна відключаюча здатність - 6000 А відповідно до стандарту EN/МЕК 61009-2-1. Цей продукт захищає від короткого замикання, перевантаження кабелю, ураження електричним струмом при непрямому контакті та небезпеці загоряння. Це безпечне, надійне рішення для комерційного та промислового використання з високою розривною здатністю. Цей продукт відповідає стандарту EN/МЕК 61009-2-1. Він має електричну витривалість до 7500 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Його можна монтувати на DIN-рейку. The width in 9mm pitches is 4. Колір виробу білий (RAL9003). Розміри (Ш) 36 мм х (В) 82 мм х (Г) 70,5 мм. Вага 186 г. Він має ступінь захисту IP20 (відповідно до стандарту МЕК/EN 60529) та стає IP40 у модульному щиті. Робоча температура від -25°C до 60°C.

---

Діапазон	Resi9
Назва продукту	Resi9 RCBO
Тип виробу або компоненту	Автоматичний вимикач диференційного струму (АВДС)
Кількість полюсів	1P + N
Положення нейтралі	Зліва
Кількість захищених полюсів	1
[In] номінальний струм	25 А
Тип мережі	Змінний струм
Тип розчеплювача	Тепломагнітний
Крива відключення	C
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип А
Здатність відключення	6000 А Змінний струм 50 Гц відповідно доМЕК 61009-2-1
Знак якості	KEMA EAC
Місцерозташування пристрою в системі	Вихідний
Частота мережі	50 Гц
[Ue] номінальна робоча напруга	230 В Змінний струм 50 Гц
межа магнітного відключення	5...10 x In
Технологія відключення залишкового струму	Незалежний від напруги
[Ui] номінальна напруга ізоляції	400 В
[Uimp] номінальна імпульсна витримувана напру	4 кВ
Короткочасний струм	250 А
Індикатор положення контакту	Так
Тип керування	Тумблер
Індикатор наявності напруги	Iндикатор УВІМК/ВИМК
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Крок підключення	9 мм Між фазою та нейтраллю
Кількість модулів Ш = 9 мм	4
Висота	82 мм
Ширина	36 мм
Глибина	70,5 мм
Маса нетто	186 г
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	7500 циклів
З'єднання-клеми	Клеми тунельного типу (Зверху або знизу) - 1...16 мм² - Жорсткий Клеми тунельного типу (Зверху або знизу) - 1...10 mm² - Гнучкий Клеми тунельного типу (Зверху або знизу) - 1...10 mm² - Гнучкий з накінечником
Довжина зачистки проводів	13 мм для Зверху або знизу
момент затягування	2 Н.м Зверху або знизу
Захист від витоку струму на землю	Інтегрований
Стандарти	МЕК 61009-2-1 EN/IEC 61009-1
Ступінь захисту	IP20
Ступінь забруднення	2
Категорія перенапруги	III
Робоча температура навколишнього повітря	-25…60 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	4,000 см
Ширина 1 упаковки	8,300 см
Довжина 1 упаковки	10,000 см
Вага 1 упаковки	217,000 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	60
Висота 2 упаковки	30,000 см
Ширина 2 упаковки	30,000 см
Довжина 2 упаковки	40,000 см
Вага 2 упаковки	13,422 кг
