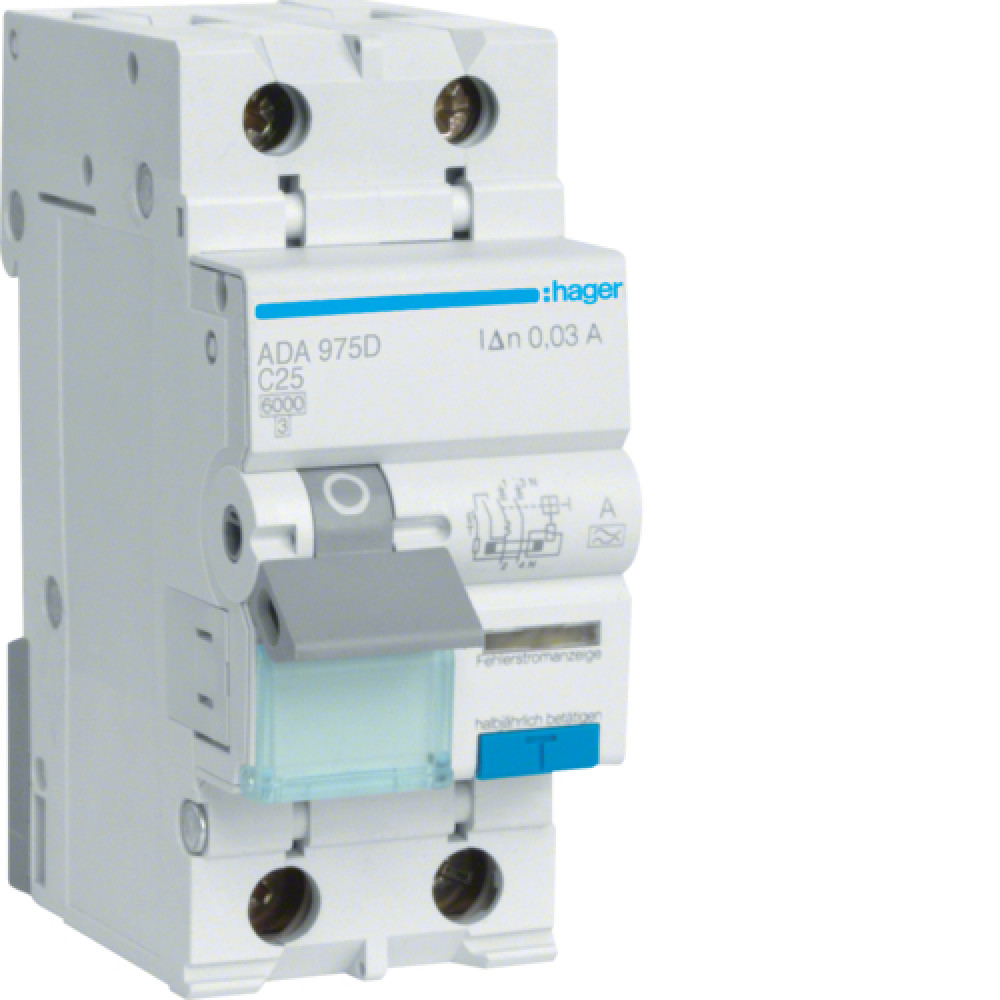

Диференційний вимикач 1P+N 25A 30mA "C" тип A [ADA975D] Hager

ДАВ 1P+N 6kA C-25A 30mA A, ADA975D

---

Пристрої захисного відключення із захистом від надструмів (дифавтомат) призначені для відключення ділянки мережі при досягненні струму витоку на землю заданої величини, а також від перевантаження та короткого замикання. Дифавтомати застосовуються для захисту людей від ураження електричним струмом при контакті з струмопровідними частинами, а також для захисту обладнання від пожеж внаслідок порушення ізоляції проводки, від перевантаження та КЗ.

---

Кількість захищених полюсів:	1
Кількість полюсів:	2 P
Тип полюса:	1P+N
Крива:	C
Номінальна робоча напруга змінного струму:	240 V
Тип напруги живлиння:	AC
Номінальна напруга ізоляції:	500 V
Максимальна рабоча напруга:	240 V
Стійкість по відношенню до номінальної імпульсної напруги:	4000 V
Номінальний диференційний струм:	30 mA
Номінальний струм:	25 A
Сила імпульсу струму (хвиля 8/20 мкс):	250 A
Потужність відключення та замикання:	6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	5 / 10 In
Значення струму короткого замикання 230 В 50 Гц:	6 kA
Номінальний струм при -15°C:	27,6 A
Номінальний струм 20 ° C:	25,6 A
Номінальний струм 30 ° C:	25 A
Номінальний струм при 35°C:	24,8 A
Номінальний струм 40 ° C:	24,5 A
Номінальний струм 45 ° C:	24,3 A
Номінальний струм 50 ° C:	24 A
Номінальний струм 55 ° C:	23,8 A
Номінальний струм 60 ° C:	23,5 A
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,85
Загальна розсіювана потужність під номінальним струмом:	9,3 W
Розсіювана потужність з розрахунку на кожний полюс:	5,9 W
Електрична тривкість кількості циклів:	2000
Кількість механічних процесів:	2000
Глибина встановленого виробу:	68 mm
Висота встановленого виробу:	93 mm
Ширина встановленого виробу:	35 mm
Момент затяжки:	2,1 Нм
Нижнє підключення для модульних пристроїв:	так
Підходить для вбудованого монтажу:	так
Нижнє гвинтове з'єднання з гнучким провідником:	1 / 16 mm²
Секція виходу гвинта при нерухомому дроті:	1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,:	1 / 25 mm²
Верхнє гвинтове з'єднання з гнучким провідником:	1 / 16 mm²
Вихідна клема:	відкритий
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:	1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:	1 / 16 mm²
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу:	4 mm²
Можливість приєднання додаткового обладнання:	так
Стандартний текст:	EN 61009-1
Європейська директива WEEE:	пов'язаний
Захисне виконання ІР:	IP20
Тип диференційного захисту:	A
