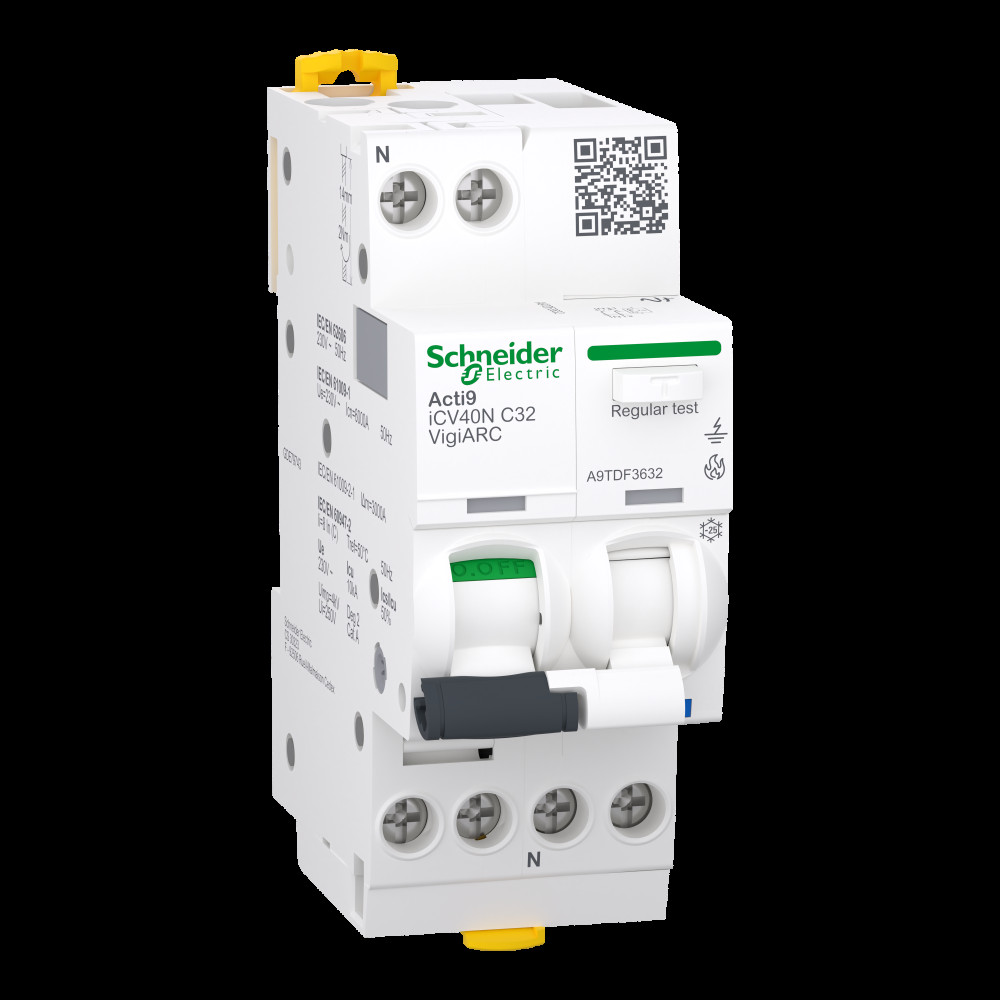

Диференційний вимикач 1P+N 32A 30мА 10кА "C" тип A-SI з ПЗДП [A9TDF3632] iCV40N Schneider Electric

Пристрій захисту iCV40N 1P+N 32A C 30мА A-SI, A9TDF3632

---

Acti9 iCV40 ARC - це пристрій захисту від дугового замикання з функцією автоматичного вимикача диференційного струму. Кількість полюсів 1P+N, номінальний струм 32А, крива відключення C. Клас захисту від витоку на землю - тип A-SI з чутливістю 30 мА. Миттєве спрацювання при виникненні витоку струму на землю. Номінальна відключаюча здатність при короткому замиканні 6000 А при 230 В змінного струму, відповідно до стандарту МЕК 61009-2-1. Пристрій захищає від короткого замикання, перевантаження, витоку струму та дугового замикання. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Клас обмеження 3 (згідно з МЕК 60898-1). Виріб призначений для встановлення на DIN-рейку. Його ширина 4 модулі по 9 мм. Ступінь забруднення - 2. Колір білий (RAL9003). Розміри - (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Пристрій відповідає стандартам МЕК 62606, МЕК 60898-1 та МЕК 60947-2.

---

Назва продукту	Acti9 iCV40 ARC
Опис полюсів	1P + N
[In] номінальний струм	32 А
[Ue] номінальна робоча напруга	230 В змінний струм 50 Гц
Частота мережі	50 Гц
Крива відключення	C
Чутливість до витоку струму	30 мА
Індикатор положення контакту	так
Стандарти	МЕК 61009-2-1
Монтажна опора	DIN-рейка
Клас обмеження	3
Кабельний ввід	зверху і знизу
Місцева сигналізація	Світлодіодна діагностика несправності дуги
Ширина	36 мм
Глибина	73 мм
Висота	91 мм
Робоча температура навколишнього середови	-25-40 °C
Довжина зачистки проводів	14 мм
Ступінь захисту	IP20 відповідно до МЕК 60529
Тип керування	перемикач
Спосіб кріплення	Затисканням
Ступінь забруднення	2 відповідно до МЕК 62606
Відключаюча здатність	10 кА Icu на 230 В змінний струм 50 Гц відповідно до МЕК 60947-2
Механічна зносостійкість	20000 циклів
Колір	Білий (RAL 9003)
Момент затягування	2-2 Н.м
Тип мережі	змінний струм
Місцерозташування пристрою в системі	Вихідний
Кількість модулів Ш = 9 мм	4
Межа магнітного відключення	5...10 x In
Маса нетто	220 г
Запис електричних параметрів	індикатори необхідності обслуговування
Час витримки захисту від витоку струму на з	Миттєвий
[Ui] номінальна напруга ізоляції	250 В змінний струм 50 Гц між фазою та нейтраллю
Положення нейтралі	Зліва
Категорія перенапруги	ІІІ
Порогова напруга спрацьовування	275 В для +/- 5 V
Технологія розчеплювача	Тепломагнітний
[Ics] номінальна робоча здатність відключення	5 кА змінний струм 50 Гц відповідно до МЕК 60947-2
Кількість захищених полюсів	1
Захист від витоку струму на землю	Інтегрований
Клеми підключення	Термінал тунельного типу1-10 мм2 гнучкий
Клас захисту від витоку струму на землю	тип A-SI (суперімунізований)
Сумісність гребінчастих шин і розподільчих	Так
Технологія відключення диференційного стр	незалежний від напруги
Електрична зносостійкість	10000 циклів 230 В змінний струм 50 Гц
Температура навколишнього повітря для зберігання	-40-80 °C
Відносна вологість	95-95 % на 55-55 °C
Відповідність вимогам по ізоляції	Так
Номінальна вмикаюча та вимикаюча здатність	Idm 3000 А на 230 В змінний струм 50 Гц відповідно до IEC 61009-2-1
[Uimp] номінальна імпульсна витримувана напруга	4 кВ
Виробник	Schneider Electric
Країна виробник	Іспанія
