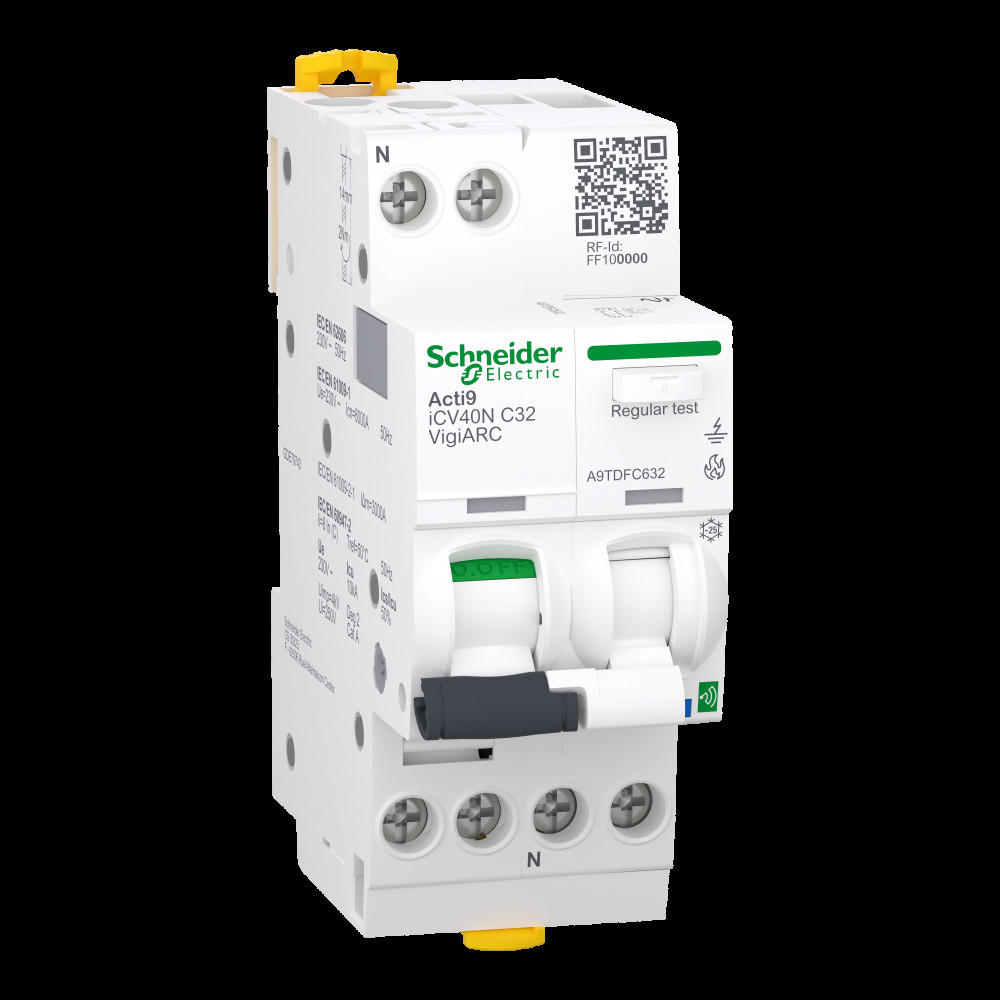

Диференційний вимикач 1P+N 32A 30мА 10кА "C" тип A-SI з ПЗДП [A9TDFC632] iCV40N Schneider Electric

Пристрій захисту Ac iCV40N 1P+N 32A C 30мА A-SI, A9TDFC632

---

Acti9 Active iCV40 ARC - це пристрій захисту від дугового замикання з функцією автоматичного вимикача диференційного струму. Кількість полюсів 1P+N, номінальний струм 32А, крива відключення C. Клас захисту від витоку на землю - тип A-SI з чутливістю 30 мА. Миттєве спрацювання при виникненні витоку струму на землю. Номінальна відключаюча здатність при короткому замиканні 6000 А при 230 В змінного струму, відповідно до стандарту МЕК 61009-2-1. Пристрій захищає від короткого замикання, перевантаження, витоку струму та дугового замикання. Пристрої Acti9 Active взаємодіють зі шлюзом EcoStruxure Panel Server Entry, Universal та Advanced. Його система попередньої сигналізації може запобігти будь-якому перевантаженню, витоку заземлення та перенапрузі. Також пристрії може вимірювати напругу, струм і потужність. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Клас обмеження 3 (згідно з МЕК 60898-1). Виріб призначений для встановлення на DIN-рейку. Його ширина 4 модулі по 9 мм. Ступінь забруднення - 2. Колір білий (RAL9003). Розміри - (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Пристрій відповідає стандартам МЕК 60898-1, МЕК 60947-2, МЕК 62606, МЕК 61009-1 і МЕК 61009-2-1.

---

Назва продукту	Acti9 iCV40 ARC
Опис полюсів	1P + N
[In] номінальний струм	32 А
[Ue] номінальна робоча напруга	230 В змінний струм 50 Гц
Частота мережі	50 Гц
Крива відключення	C
Чутливість до витоку струму	30 мА
Індикатор положення контакту	так
Стандарти	МЕК 61009-2-1
Монтажна опора	DIN-рейка
Клас обмеження	3
Кабельний ввід	зверху і знизу
Місцева сигналізація	Світлодіодна діагностика несправності дуги
Ширина	36 мм
Глибина	73 мм
Висота	91 мм
Робоча температура навколишнього середови	-25-40 °C
Довжина зачистки проводів	14 мм
Ступінь захисту	IP20 відповідно до МЕК 60529
Тип керування	перемикач
Спосіб кріплення	Затисканням
Ступінь забруднення	2 відповідно до МЕК 62606
Відключаюча здатність	10 кА Icu на 230 В змінний струм 50 Гц відповідно до МЕК 60947-2
Механічна зносостійкість	20000 циклів
Колір	Білий (RAL 9003)
Момент затягування	2-2 Н.м
Тип мережі	змінний струм
Місцерозташування пристрою в системі	Вихідний
Кількість модулів Ш = 9 мм	4
Межа магнітного відключення	5...10 x In
Маса нетто	220 г
Запис електричних параметрів	індикатори необхідності обслуговування
Час витримки захисту від витоку струму на з	Миттєвий
[Ui] номінальна напруга ізоляції	250 В змінний струм 50 Гц між фазою та нейтраллю
Положення нейтралі	Зліва
Категорія перенапруги	ІІІ
Порогова напруга спрацьовування	275 В для +/- 5 V
Технологія розчеплювача	Тепломагнітний
[Ics] номінальна робоча здатність відключення	5 кА змінний струм 50 Гц відповідно до МЕК 60947-2
Кількість захищених полюсів	1
Захист від витоку струму на землю	Інтегрований
Клеми підключення	Термінал тунельного типу1-10 мм2 гнучкий
Клас захисту від витоку струму на землю	тип A-SI (суперімунізований)
Сумісність гребінчастих шин і розподільчих	Так
Технологія відключення диференційного стр	незалежний від напруги
Електрична зносостійкість	10000 циклів 230 В змінний струм 50 Гц
Температура навколишнього повітря для зберігання	-40-80 °C
Відносна вологість	95-95 % на 55-55 °C
Відповідність вимогам по ізоляції	Так
Номінальна вмикаюча та вимикаюча здатність	Idm 3000 А на 230 В змінний струм 50 Гц відповідно до IEC 61009-2-1
[Uimp] номінальна імпульсна витримувана напруга	4 кВ
Виробник	Schneider Electric
Країна виробник	Іспанія
