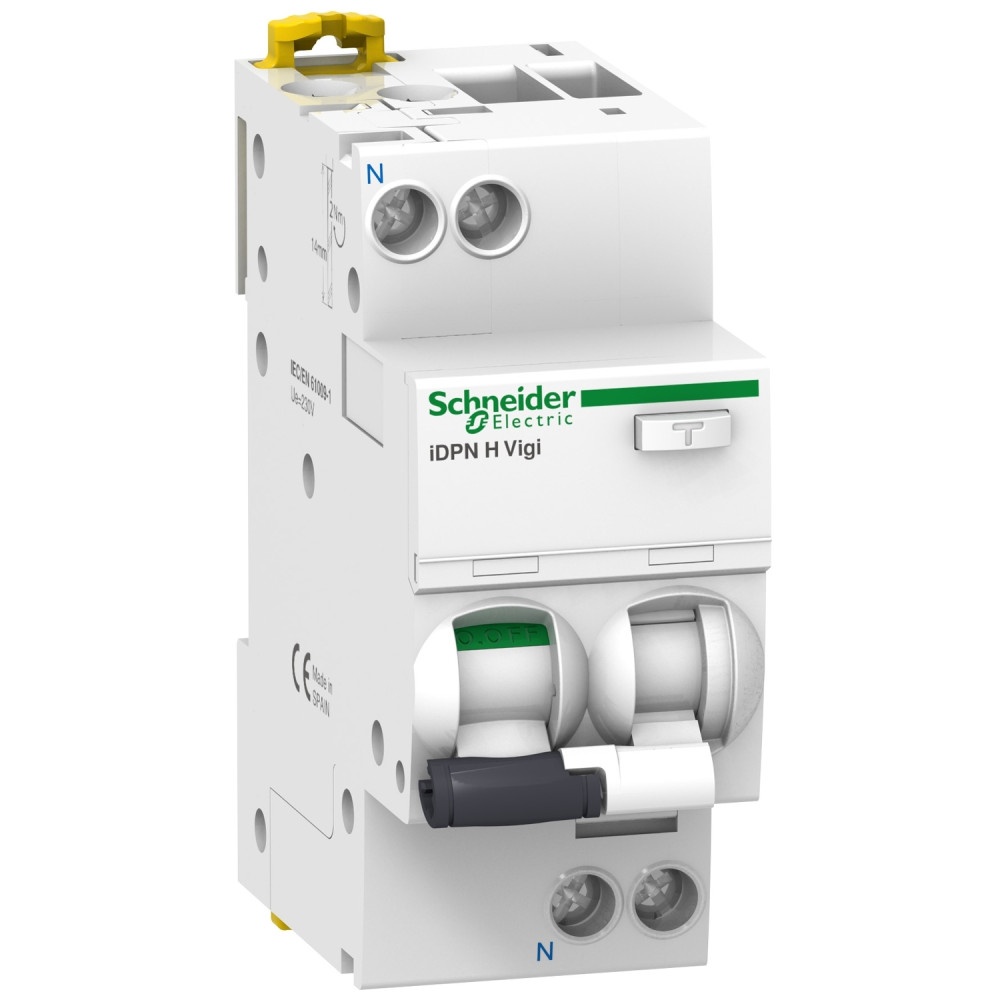

Диференційний вимикач 1P+N 32A 30мА "С" тип А [A9D37632] IDPN H Schneider Electric

Популярний

Відгуки:

(0)

Виробник: Schneider Electric
Код товару: A9D37632
Наявність: Під замовлення (30-45 днів)

3 002.69 ₴

Основні характеристики

Всі характеристики

Клас захисту від струму витоку: тип А

Номінальна відключаюча здатність, kA: 6

Характеристика спрацьовування - крива струму: C

Одиниця виміру: шт.

Кількість полюсів, шт: 1P+N

Оплата

Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.

Огляд товару
Характеристики
Відгуки (0)
Питання (0)

Диф. авт.IDPN H 1P+N 30MA C32A 10kA A, A9D37632

Acti9 iDPN Vigi - це автоматичний вимикач диференційного струму (АВДС). Кількість полюсів 1P+N, номінальний струм 32A, крива відключення С. Клас захисту від витоку на землю — тип А з чутливістю 30 мА. Спрацювання при витоку струму на землю миттєве. Номінальна відключаюча здатність до 10000 А при 230 В змінного струму (МЕК 61009-1). Цей продукт захищає від короткого замикання, перевантаження, ураження електричним струмом через непрямий контакт, та небезпеки виникнення пожежі. Унікальні індикатори VisiTrip та VisiSafe надають інформацію про спрацювання та повне розмикання контактів пристою. Це безпечне та надійне рішення для комерційного та промислового застосування з високою відключаючою здатністю. Пристрій відповідає стандарту МЕК 61009-2-1. Робоча напруга Ue 220 В - 240 В змінного струму. Номінальна напруга ізоляції Ui 400 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Частота 50 Гц. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 4 модулі по 9 мм. Колір білий (RAL9003). Розміри (Ш) 36 мм x (В) 85 мм x (Г) 73 мм. Вага 125г. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.

Діапазон	Acti9
Назва продукту	Acti9 iDPN Vigi
Тип виробу або компоненту	Автоматичний вимикач диференційного струму (АВДС)
Назва пристрою	iDPN H Vigi
Додаток для пристрою	Розподіл
Кількість полюсів	1P + N
Кількість захищених полюсів	1
Положення нейтралі	Зліва
[In] номінальний струм	32 А
Тип мережі	Змінний струм
Тип розчеплювача	Тепломагнітний
Крива відключення	C
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип А
Здатність відключення	10000 А Icn на 220...240 В Змінний струм 50 Гц відповідно доМЕК 61009-2-1
Відповідність вимогам по ізоляції	Так відповідно доМЕК 60947-2
Місцерозташування пристрою в системі	Вихідний
Частота мережі	50 Гц
[Ue] номінальна робоча напруга	220...240 В Змінний струм 50 Гц
Межа магнітного відключення	5...10 x In
Технологія відключення залишкового струму	Незалежний від напруги
[Ics] номінальна відключаюча здатність	7500 А 75 % x Icn на 220...240 В Змінний струм 50 Гц відповідно доМЕК 61009-2-1
Номінальна розривна здатність	Idm 10000 А на 220...240 В Змінний струм 50 Гц відповідно доМЕК 61009-2-1
Клас обмеження	3 відповідно доМЕК 61009-2-1
[Ui] номінальна напруга ізоляції	400 В Змінний струм 50 Гц
[Uimp] номінальна імпульсна витримувана напру	4 кВ
Індикатор положення контакту	Так
Тип керування	Тумблер
Індикатор наявності напруги	УВІМК., ВИМК., відключення при несправності
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Сумісність гребінчастих шин і розподільчих	Зверху або знизу Так
Крок підключення	9 мм Між фазою та нейтраллю
Кількість модулів Ш = 9 мм	4
Висота	85 мм
Ширина	36 мм
Глибина	73 мм
Маса нетто	125 г
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	10000 циклів
Опис параметрів блокування	Пристрій для встановлення навісних замків
Клеми підключення	Одиночна клема Зверху або знизу1…16 мм² Жорсткий Одиночна клема Зверху або знизу1…10 мм² Гнучкий Одиночна клема Зверху або знизу1…10 мм² Гнучкий з накінечником
Довжина зачистки проводів	15 мм для Зверху або знизу
момент затягування	2 Н.м Зверху або знизу
Захист від витоку струму на землю	Інтегрований
Стандарти	МЕК 61009-2-1
Сертифікація продукції	VDE
Ступінь захисту	IP20 відповідно доМЕК 60529 IP40 (Модульний щит) відповідно доМЕК 60529
Ступінь забруднення	3
Категорія перенапруги	III відповідно доМЕК 60364
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 А відповідно доМЕК 61009-2-1
Тропікостійкість	2 відповідно доМЕК 60068-1
Відносна вологість	95 % на 55 °C
Робоча температура навколишнього повітря	-25…60 °C
Температура навколишнього повітря для збер	-40…85 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	4 см
Ширина 1 упаковки	8,2 см
Довжина 1 упаковки	10 см
Вага 1 упаковки	225 г
Тип 2 упаковки	BB1
Кількість одиниць у 2 упаковці	6
Висота 2 упаковки	9 см
Ширина 2 упаковки	10,5 см
Довжина 2 упаковки	25 см
Вага 2 упаковки	1,416 кг
Тип 3 упаковки	S03
Кількість одиниць у 3 упаковці	54
Висота 3 упаковки	30 см
Ширина 3 упаковки	30 см
Довжина 3 упаковки	40 см
Вага 3 упаковки	13,205 кг
Гарантія	18 months

Характеристики

Одиниця виміру шт.

Автоматичні вимикачі

Клас захисту від струму витоку тип А

Номінальна відключаюча здатність, kA 6

Характеристика спрацьовування - крива струму C

Кількість полюсів, шт 1P+N

Номінальний струм, А 32

Чутливість по струму витоку, mA 30
