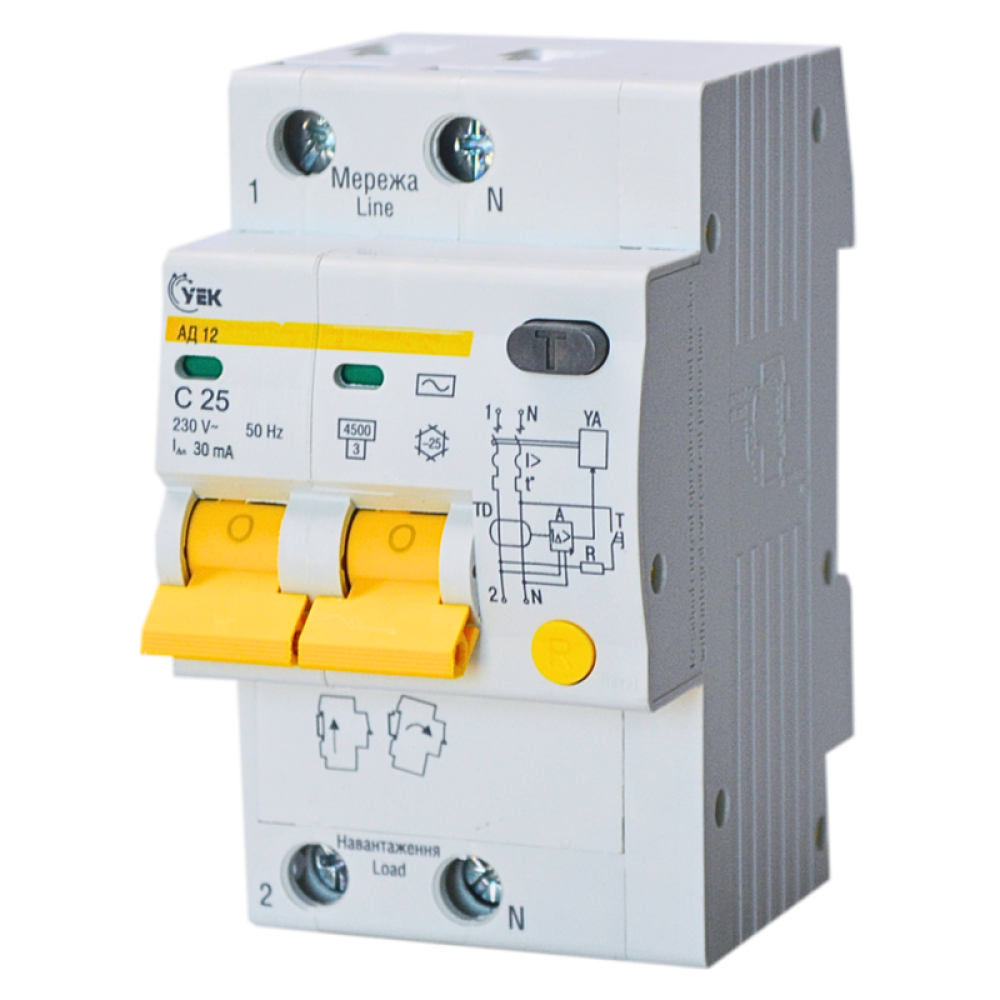

Диференційний вимикач 2P 25A 30мА "C" тип АС [MAD10-2-025-C-030-U] АД12 УEK

Диференційний автомат АД12 2Р 25А 30мА УEK, MAD10-2-025-C-030-U

---

Швидкодіючі захисні вимикачі забезпечують:

– у виконаннях із уставками спрацьовування 10, 30 та 100 мА – захист людей від ураження електричним струмом при прямому ненавмисному дотику до струмоведучих частин електроустаткування;
– у виконанні із уставкою спрацьовування 300 мА – захист від пожежі через загоряння ізоляції струмопровідних частин;
– захист від перевантаження та короткого замикання;
- Захист від неприпустимого підвищення напруги мережі (АД12М).

У виробах передбачена індикація спрацьовування від диференціального струму, а для АД12М також світлодіодна індикація включеного стану. АД12М зберігає працездатність при зниженні напруги електричної мережі до 110 В.

В якості комутаційних апаратів у виробах використані автоматичні вимикачі ВА47-29 нової серії.

---

Номінальний струм, А	25
Кількість полюсів	2
Номінальний струм витоку, А	0,03
Тип струму витоку	Змінний (AC)
Вимикаюча здатність, кА	4.5
Характеристика спрацьовування – крива струму	C
Тип напруги	Змінний (AC)
Номінальна робоча напруга, В	230
Вимикаюча здатність по EN 60898, кА	4,5
Кількість захищених полюсів	2
Ширина за кількістю модульних відстаней	3
Макс перетин вхідного кабелю, мм²	35
Номінальна імпульсна напруга, що витримується, кВ	4
Частота	50 Гц
Ступінь захисту - IP	IP20
Вимикаюча здатність по IEC 60947-2, кА	4,5
Відключення нейтралі	Так
Монтажна глибина - ніші, мм	72,1
Наявність теплового розчіплювача	Так
Наявність електромагнітного розчіплювача	Так
Наявність електронного розчеплювача	Ні
Наявність диференціального розчіплювача	Так
Загальна кількість полюсів	2
