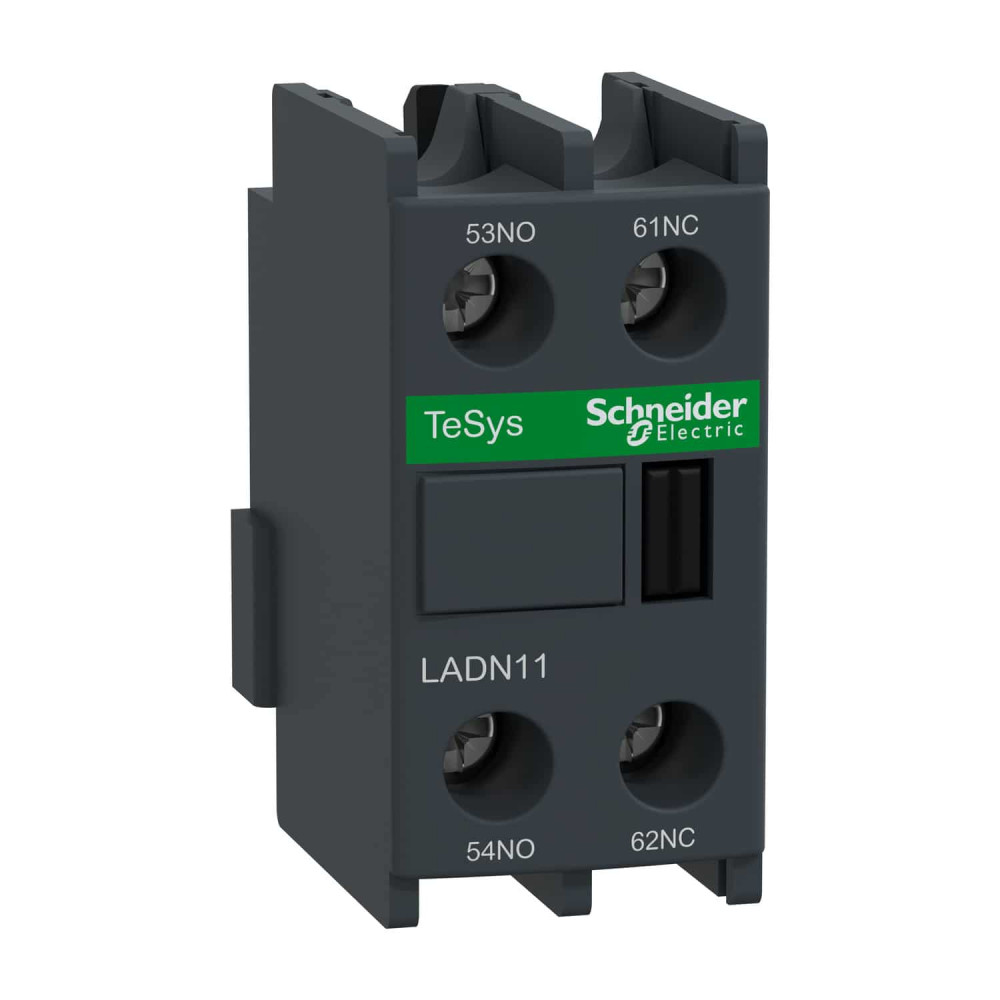

Додатковий контакт 1NO+1NC [LADN11] TeSys Deca Schneider Electric

Додотковий контакт перемикання 1НВ+1НЗ TESYS, LADN11

---

Блок миттєвих допоміжних контактів TeSys D для контакторів LC1D, LC1F і реле керування CAD. Він забезпечує контакти 1NO+1NC (дзеркально сертифіковані NC) з номінальною напругою до 10А/690В змінного струму, підключення здійснюється за допомогою гвинтових клем. Фронтальне кріплення на засувках забезпечує високу надійність та довговічність. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).

---

Серія продукту	TeSys Deca
Сумісність серії	TeSys Deca LC1D
Тип виробу або компоненту	блок допоміжних контактів
Допустиме короткочасне навантаження	140 А на <60 °C 100 мс
Мінімальний струм перемикання	5 мА
Стандарти	GB/T 14048.5
[Ue] номінальна робоча напруга	690 В змінний струм 25...400 Гц
Опір ізоляції	> 10 МОм
Ширина	26 мм
Висота	48 мм
Глибина	42 мм
Місце встановлення	передня частина
Компонування полюсного контакту	1 NO + 1 NC
[Ui] номінальна напруга ізоляції	600 В відповідно до CSA
[Ui] номінальна напруга ізоляції	відсутній
[Ui] номінальна напруга ізоляції	-5-60 °C
[Ith] умовний тепловий струм у відкритому	10 А (на 60 °C)
Номінальна вмикаюча здатність [Irms]	250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1
Клеми підключення	Гвинтовий затискач 2 кабель(і) 1-4 мм2 жорсткий без кабельного наконечника
Ступінь захисту	IP20 відповідно до МЕК 60529
Мінімальна напруга перемикання	17 В
Момент затягування	1.7 Н.м - з викруткою хрестоподібний № 2
Виконання допоміжних контактів	миттєвий
Назва пристрою	LADN
Час не перекриття контактів	1.5 мс при ввімкненні живлення відсутність перекриття між NC та NO контактами
[Ie] номінальний робочий струм	0.1 А на 600 В DC-13
Тип захисту	gG запобіжник 10 А
Механічна зносостійкість	30 мільйонів циклів
Країна виробник	Франція
Виробник	Schneider Electric
