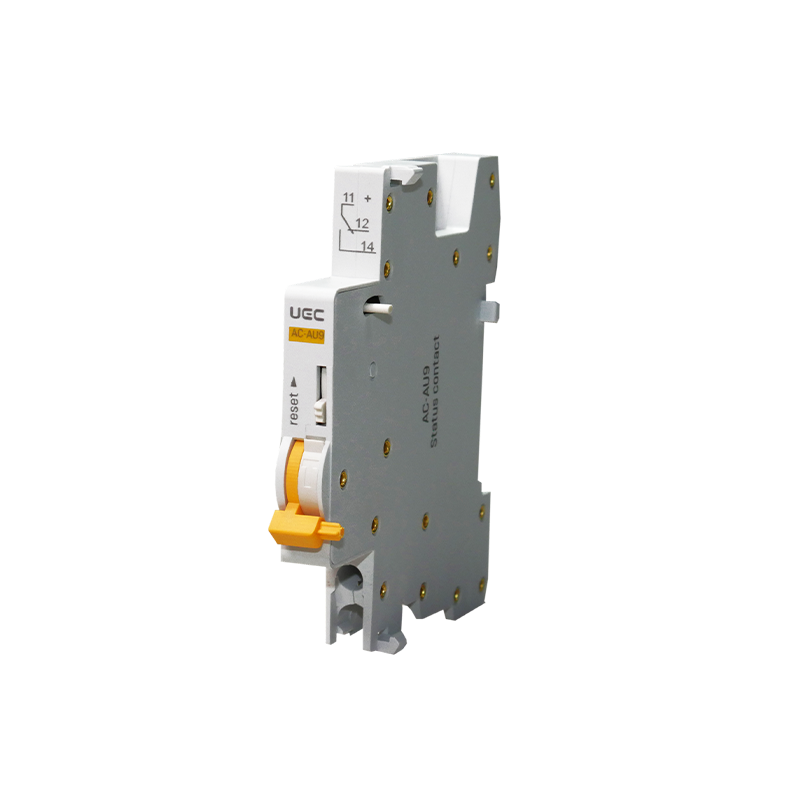

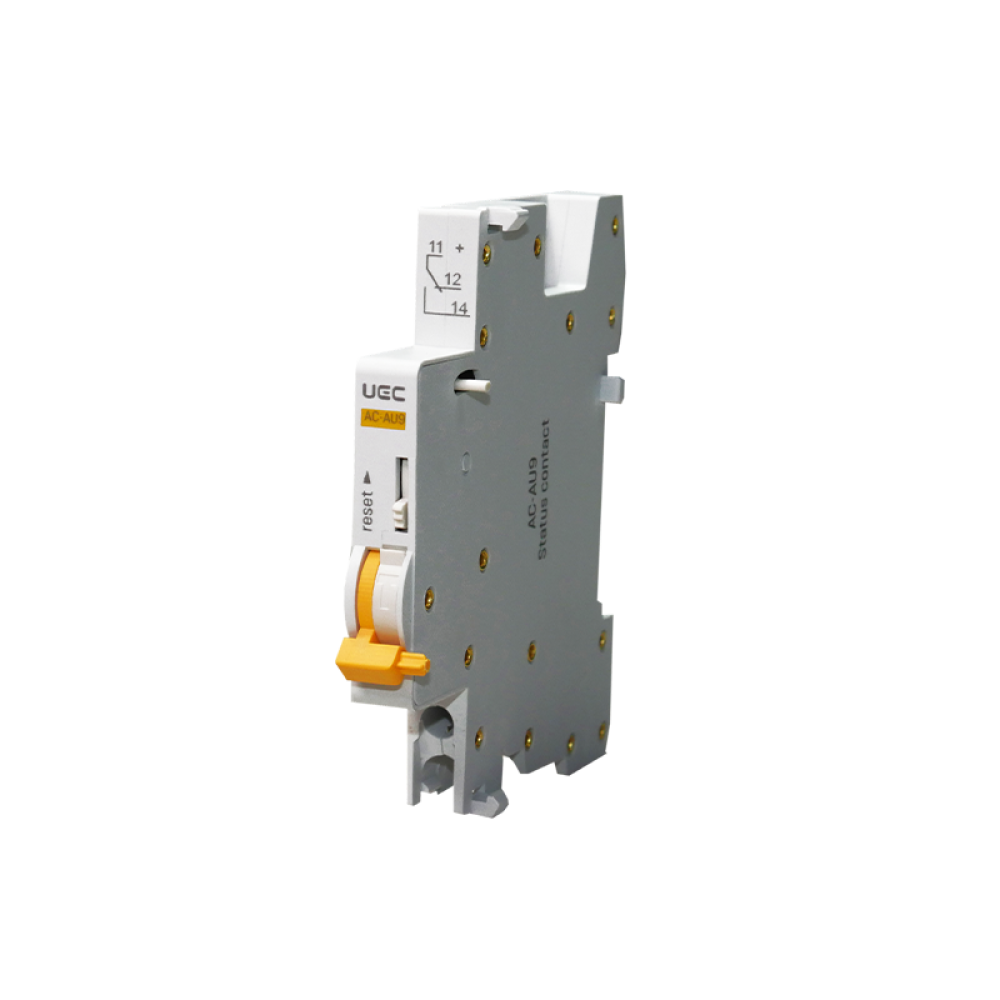

Додатковий контакт 1SO для SB-M9 [AC-AU9] AU9 UEC

Контакт стану AU9 для SB-M9 UEC, AC-AU9

---

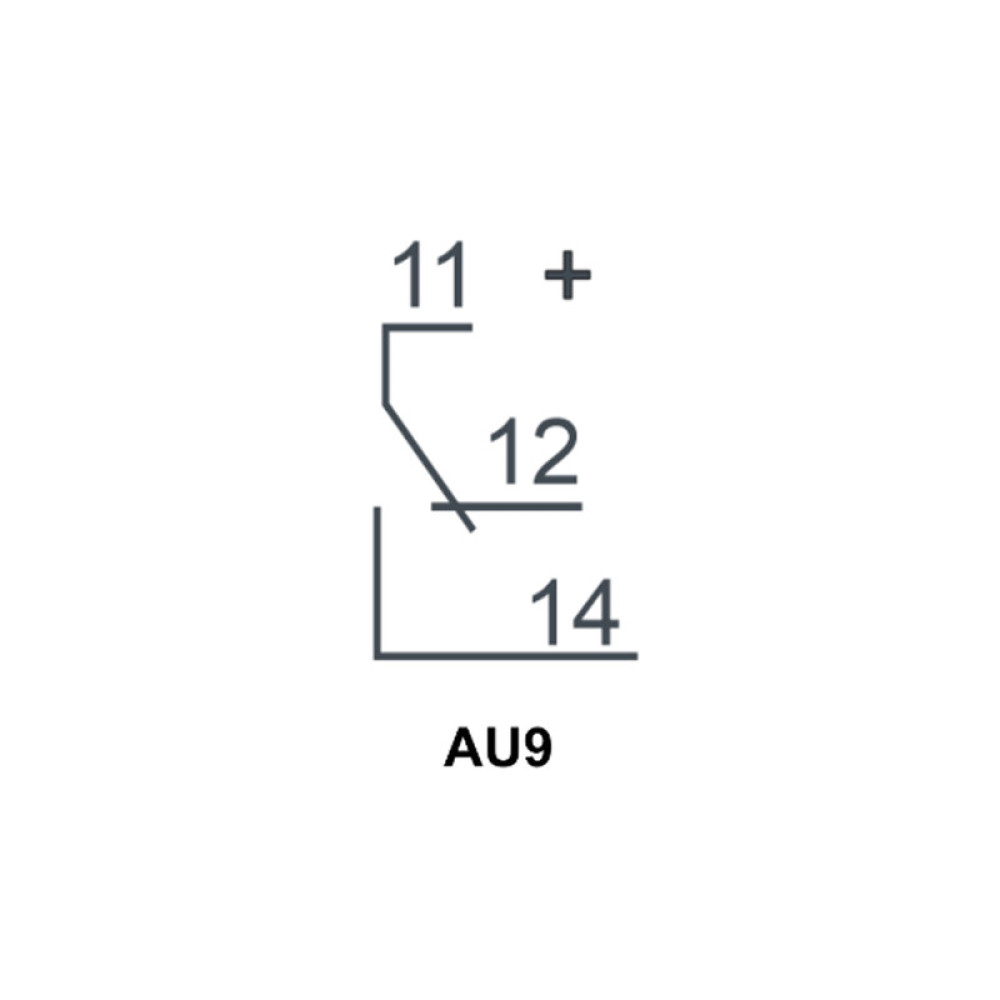

Контакти стану AL9 та AU9 торговельної марки UEC (далі - контакти стану) призначені для комплектації автоматичного вимикача SB-M9. За вимогами безпеки контакти стану відповідають «Технічному регламенту низьковольтного електричного обладнання» та ДСТУ EN 60947-5-1. Контакт стану AU9 виконує функцію сигналізації стану контактів вимикачів SB-M9. Перемикання контактів контакту сигналізації відбувається за будь-якої зміни положення контактів апарату незалежно від причини, що викликали ці зміни.Контакт стану AL9 (аварійний контакт) виконує функцію сигналізації спрацьовування вимикачів від впливу струмів перевантаження, короткого замикання та диференціального струму (надструмів). Вмикання контактів AL9 відбувається при першому переведенні рукоятки керування апарату в положення «ВМИК». Перемикання контактів AL9 відбудеться тільки при відмиканні вимикача вбудованим розчіплювачем у результаті дії надструмів. Індикатор на лицьовій панелі пристрою показує стан контактів AL9.

---

Номінальна напруга змінного струму Ue	230 В
Номінальна напруга постійного струму Ue	110 В
Номінальна напруга ізоляції Ui	415 В
Номінальна імпульсна витримувана напруга Uimp	1500 В
Номінальна частота мережі	50 Гц
Кількість контактів	1SO
Номінальний тепловий струм	4 А
Номінальний робочий струм AC-15	6 А
Номінальний робочий струм DC-13	1 А
Ступінь захисту	IP20
Наявність кнопки «Тест» (AU9)	Немає
Наявність кнопки «Тест» (AL9)	Так
Наявність індикації ВВІМК/ВИМИК	Так
Механічна зносостійкість	≥ 10000 циклів
Клас захисту від ураження струмом	0
Сторона приєднання	Ліва
Момент затягування гвинтів	≤ 0,7 Н·м
Максимальний переріз провідників	2,5 мм²
Маса	0,035 кг
Ремонтопридатність	Неремонтопридатні
Умови зберігання	В упаковці виробника, сухі приміщення, –25…+50 °C
