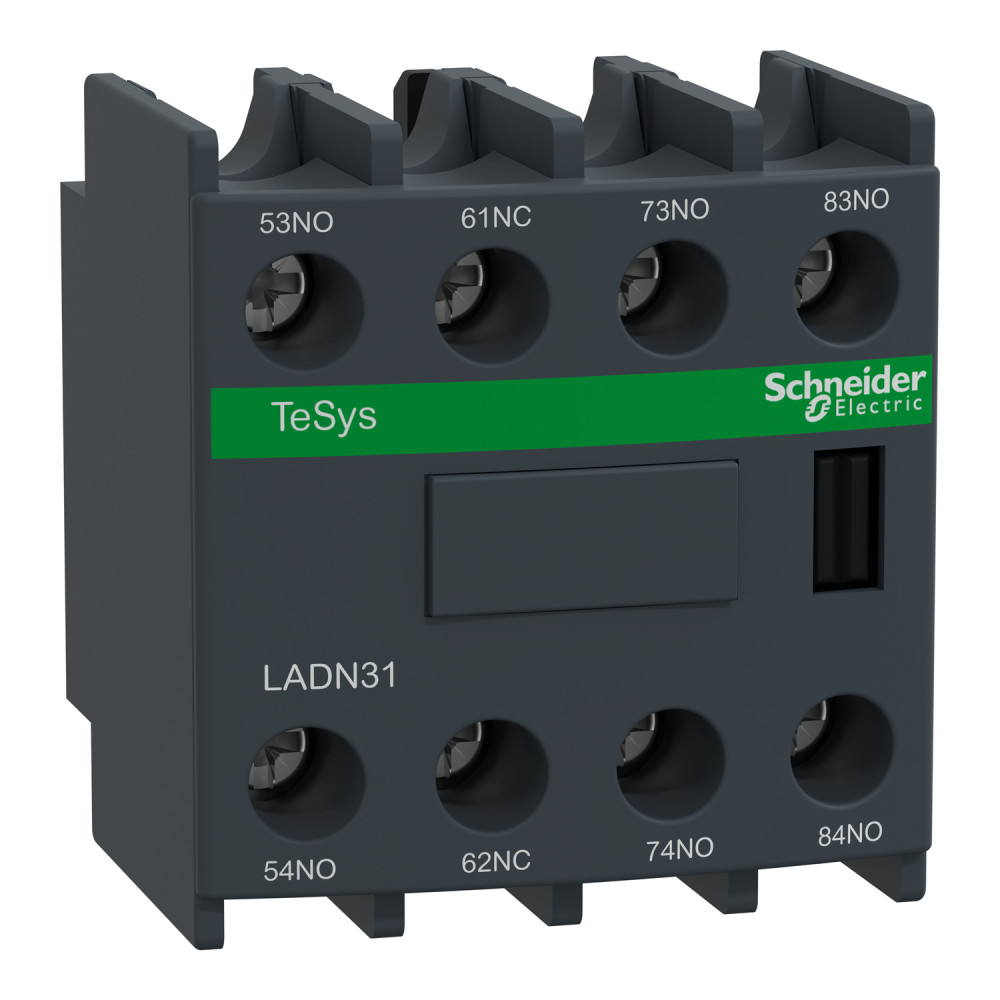

Дополнительный контакт 3NO+1NC [LADN31] TeSys Deca Schneider Electric

Дополнительный контакт переключения 3НВ+1НЗ TESYS, LADN31

---

Блок мгновенных вспомогательных контактов TeSys D для контакторов LC1D, LC1F и реле управления CAD. Он обеспечивает контакты 3НО+1НЗ (зеркально сертифицированные NC) с номинальным напряжением до 10А/690В переменного тока, подключение осуществляется с помощью винтовых клемм. Фронтальный крепеж на задвижках обеспечивает высокую надежность и долговечность. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

---

Серия продукта	TeSys Deca
Совместимость серии	TeSys Deca LC1D
Тип изделия или компонента	блок вспомогательных контактов
Допустимая кратковременная нагрузка	140 А на <60 °C 100 мс
Минимальный ток переключения	5 мА
Стандарты	GB/T 14048.5
[Ue] номинальное рабочее напряжение	690 В переменный ток 25...400 Гц
Сопротивление изоляции	> 10 МОм
Ширина	44 мм
Высота	48 мм
Глубина	42 мм
Масса нетто	0.05 кг
Место установки	передняя часть
Компоновка полюсного контакта	3 NO + 1 NC
[Ui] номинальное напряжение изоляции	600 В в соответствии с CSA
[Ui] номинальное напряжение изоляции	отсутствует
[Ui] номинальное напряжение изоляции	-5-60 °C
[Ith] условный тепловой ток в открытом	10 А (на 60 °C)
Номинальная включающая способность [Irms]	250 А ПОСТОЯННЫЙ ТОК в соответствии с МЕК 60947-5-1
Клеммы подключения	Винтовой зажим 2 кабель(и) 1-4 мм2 жорсткий без кабельного наконечника
Степень защиты	IP2x в соответствии с МЕК 60529
Минимальная напряжение переключения	17 В
Момент затягування	1.7 Н.м - с отверткой крестообразный № 2
Выполнение вспомогательных контактов	мгновенный
Название устройства	LADN
Время не перекрытия контактов	1.5 мс при включении питания отсутствие перекрытия между NC и NO контактами
[Ie] номинальный рабочий ток	0.1 А на 600 В DC-13
Тип защиты	gG предохранитель 10 А
Механическая износостойкость	30 миллионов циклов
Страна производитель	Франция
Производитель	Schneider Electric
