Допоміжний адаптер імпедансу 130-240V [A9C15413] iATLz Schneider Electric

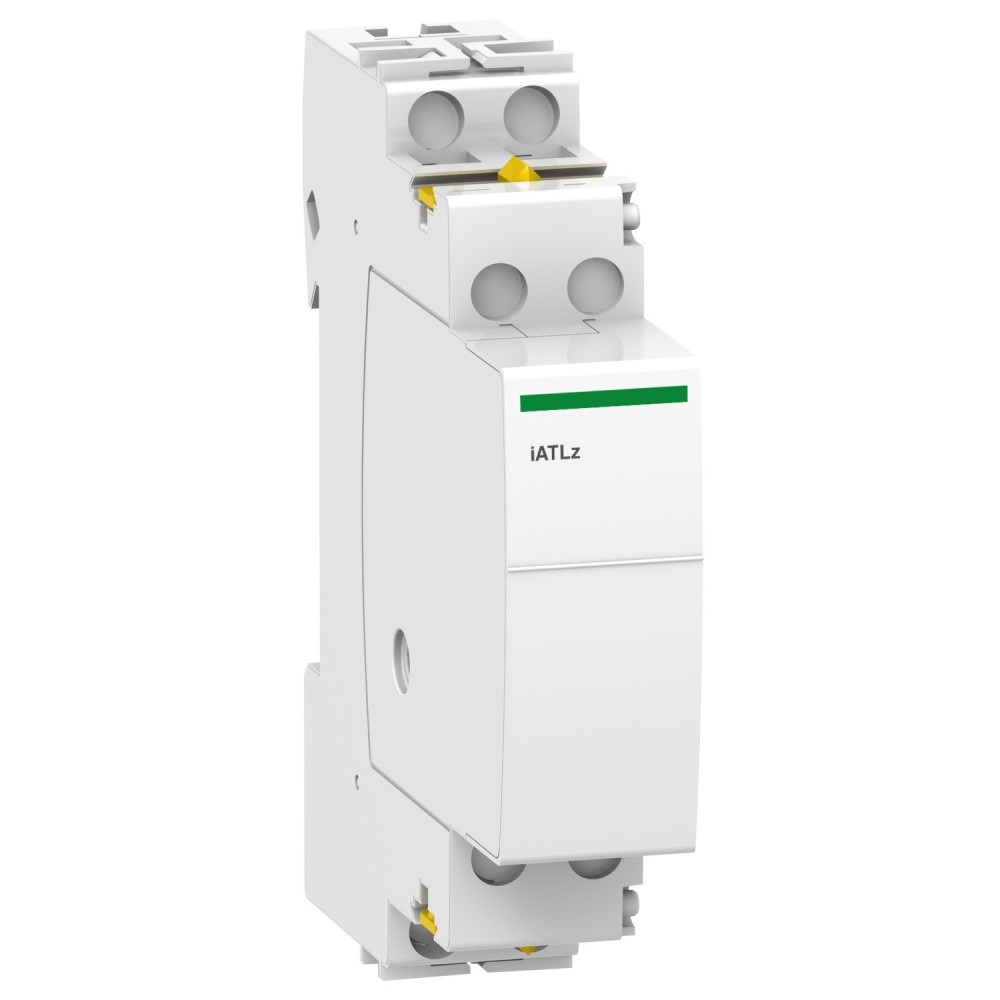

Модуль iATLz 130-240В~, A9C15413

---

Модуль Acti9 iATLz - це надійне керування за допомогою кнопок з підсвічуванням. Напруга керування становить від 130 до 240 В змінного струму. Монтаж виконується між 2 імпульсними реле iTL за допомогою жовтих затискачів. Ступінь захисту - IP20 і IP40 в корпусі. Встановлюється на DIN-рейку. Він пов'язаний з імпульсними реле iTL, що дозволяє поетапно керувати двома ланцюгами за допомогою однієї кнопки. Відповідає стандарту EN/IEC 60669-2-2.

---

Асортимент продукції	Acti9
Назва пристрою	iATLz
Тип виробу або компоненту	Допоміжний адаптер імпедансу
[Uc] Напруга схеми керування	130...240 В змінного струму 50/60 Гц
[Ui] Номінальна напруга ізоляції	440 В
[Uimp] Номінальна імпульсна витримувана напруга	4 кВ
Тип дистанційного керування	Кнопка з підсвіткою 3 мА
Спосіб кріплення	Стаціонарне, зліва від TL
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	2
Висота	86 мм
Ширина	18 мм
Глибина	71 мм
Колір	Білий
Клеми підключення	Клеми тунельного типу: кабель 0,5…4 мм² – жорсткий; кабель 0,5…4 мм² – жорсткий з наконечником; кабель 1…4 мм² – гнучкий; кабель 1…4 мм² – гнучкий з наконечником
Довжина зачистки проводів	11 мм
Момент затягування	1 Н·м
Сумісність серії	Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc
Сумісність продуктів	ITL (32 A), ITL (16 A)
Категорія перенапруги	III
Ступінь захисту	IP20 відповідно до IEC 60529
Тропічне виконання	2
Відносна вологість	95 % при 55 °C
Робоча температура навколишнього середовища	-20…50 °C
Температура зберігання	-40…70 °C
Стандарти	EN/IEC 60669-2-2
