Вспомогательный контакт 1NO+1NC [A9C15914] iACTs Schneider Electric

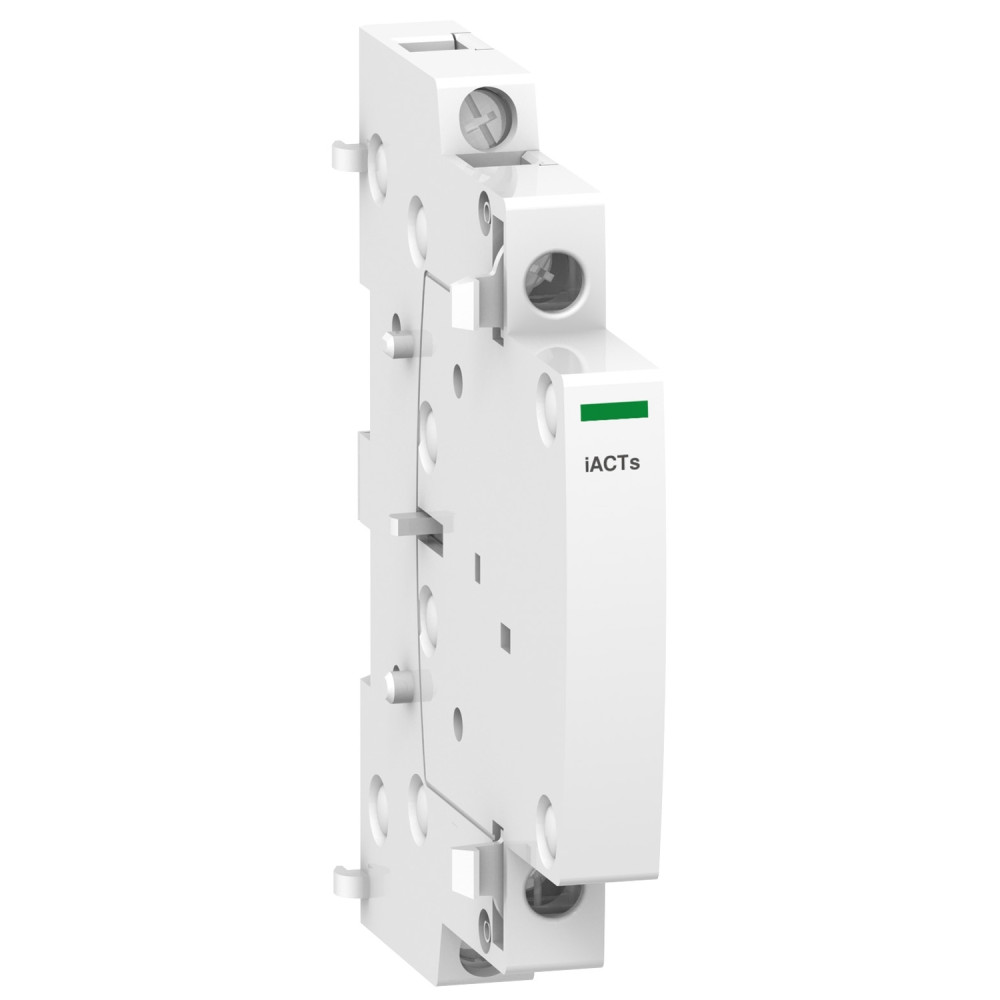

Вспомогательный контакт iACTs 1NC+1NO, A9C15914

---

Acti9 iACT – это вспомогательные контакты дистанционной индикации. Имеет 1 нормально открытый и 1 нормально закрытый контакты, работает от 24 В до 240 В переменного тока и от 24 В до 130 В постоянного тока. Монтаж производится справа от контакторов Acti9 iCT. Степень защиты IP20 и IP40 при установке в щите. Предназначен для установки на DIN-рейку. iACT совместим со всеми контакторами Acti9 iCT. Вспомогательные контакты iACT сообщают о состоянии контактора. Соответствует стандарту EN 60947-5.

---

Серия продукта	ICT
Диапазон	Acti9
Название устройства	iACTs
Тип изделия или компонента	Дистанционная индикация вспомогательная
Сигнальные контакты	1 нормально открытый + 1 нормально закрытый
Напряжение цепи сигнализации	24 В AC/DC: 10 мА; 230 В AC 50/60 Гц: 5 A; 230 В AC: 2 A; 130 В DC: 1 A
Номинальное напряжение цепи управления [Uc]	24...240 В AC 50/60 Гц; 24...130 В DC
Стандарты	EN 60947-5
Степень защиты	IP20 согласно IEC 60529
Тропическое исполнение	2
Относительная влажность	95 % при 55 °C
Рабочая температура окружающей среды	-5…50 °C
Температура хранения	-40…70 °C
Номинальное напряжение изоляции [Ui]	440 В
Номинальное импульсное выдерживаемое напряжение [Uimp]	4 кВ
Способ крепления	Фиксированное, справа от контактора
Монтажная опора	Симметричная DIN-рейка 35 мм
Количество модулей Ш = 9 мм	1
Высота	81 мм
Ширина	9 мм
Глубина	68 мм
Цвет	Белый
Клеммы для вспомогательных устройств	Туннельные клеммы: 2 гибких провода 2,5 мм²; 2 жёстких 1,5 мм²; 1 жёсткий 1,5–2,5 мм²; 1 гибкий 1,5–2,5 мм²
Длина зачистки проводов	9 мм
Момент затяжки	0,8 Н·м
Совместимость продуктов	ICT
Сегмент рынка	Малый коммерческий, жилой
Код совместимости	IACTs
