Допоміжний контакт 1NO для ICT [A9C15924] IACT24 Schneider Electric

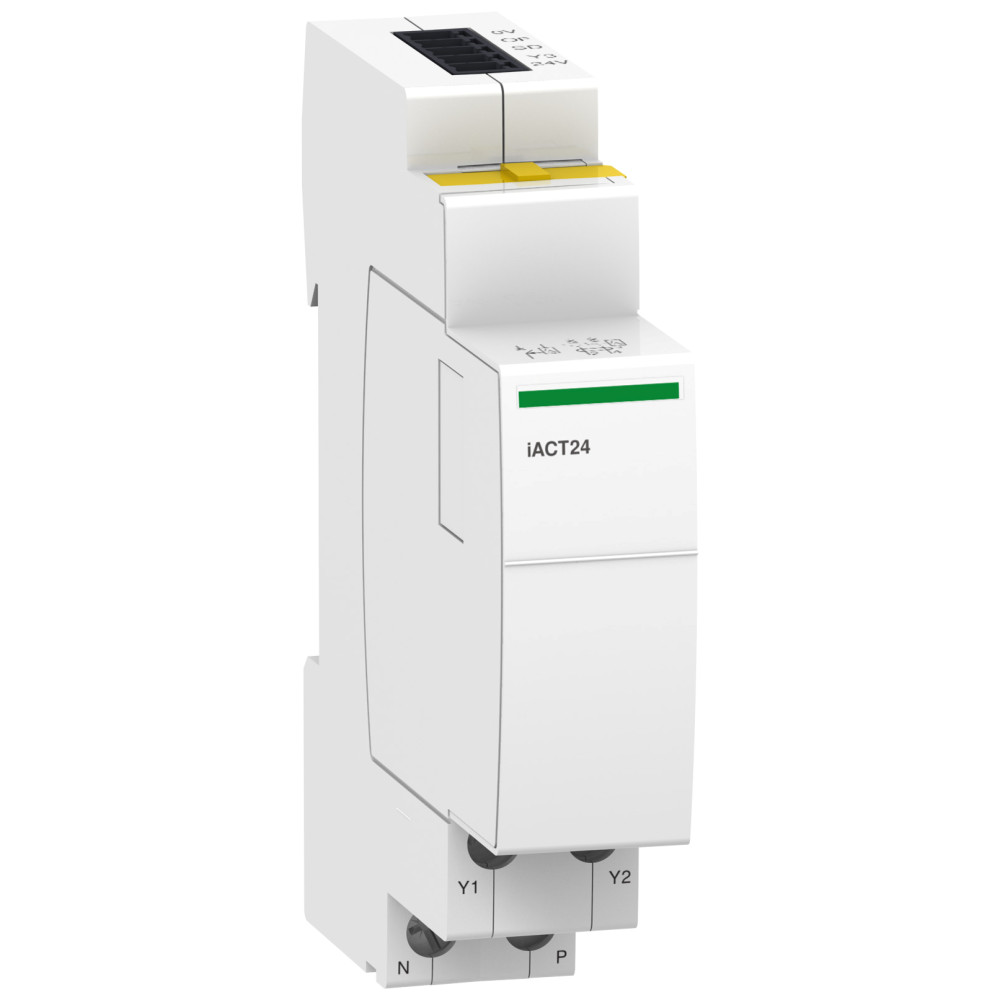

Допоміжний контакт IACT24 для ICT, A9C15924

---

Цей Acti9 iACT24 є допоміжним контактом. Має 1 нормально відкритий сигнальний контакт. Напруга керування - 24 В постійного струму і 230 В змінного струму. Встановлюється зліва від контакторів Acti9 iCT з робочим струмом менше або рівним 25А. Ступінь захисту - IP20 і IP40. Встановлюється на DIN-рейку. Механічна витривалість до 250000 циклів. Відповідає стандарту IEC/EN 60947-5-1.

---

Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	2
Сигнальні контакти	1 нормально відкритий
Ширина	18 мм
Глибина	68 мм
Висота	81 мм
Спосіб кріплення	фіксований, зліва від СТ
Клеми підключення	ланцюг управління пружинна клема Ti24 1 кабель(і) 0.5-1.5 мм2 гнучкий
[Ui] номінальна напруга ізоляції	440 В
Робоча температура навколишнього середовища	-25-60 °C
Сумісність гребінчастих шин і розподільчих	верхній: Ні
Довжина зачистки проводів	ланцюг управління: 10 мм для верхній з'єднання
Ступінь захисту	IP40 (Модульний щит) відповідно до МЕК 60529
Температура навколишнього повітря для зберігання	-40-80 °C
Відносна вологість	93-93 %в40-40 °C відповідно до МЕК 60068-2
[Uimp] номінальна імпульсна витримувана напруга	4 кВ
Момент затягування	Допоміжне живлення: 1-1 Н.м Нижній
[Uc] напруга схеми керування	24 В Постійний струм передній фронт
Напруга ланцюга сигналізації	24 В ПОСТІЙНИЙ СТРУМ: - 20...20 % 0.002...0.1 A
Поведінка при зниженій напрузі	не відкривається при втраті 24 В DC
[Us] номінальна напруга живлення	230 В змінний струм в 50/60 Гц
Електрична зносостійкість	250000 циклів відповідно до МЕК 60947-5-1
Виробник	Schneider Electric
Країна виробник	Іспанія
