Фланець комірцевий ГОСТ 12821 DN 150 для труби ⌀161мм 16 бар з шийкою для приварки встик нержавіючий [94229] Armaval

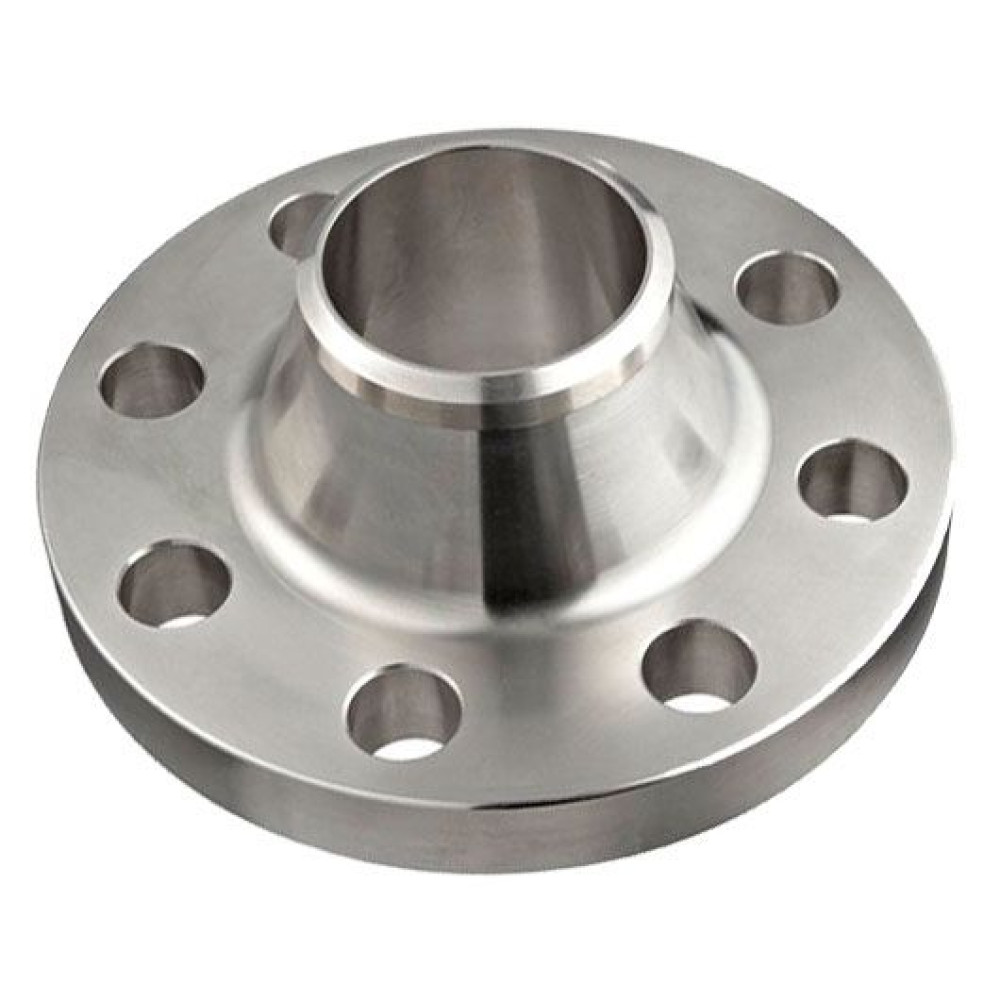

Фланець комірцевий нержавіючий AISI 304 DN 150 (161) PN 16 використовується для герметичного з'єднання певних частин трубопроводу.

Пристосування має на поверхні отвори для болтів і шпильок, які розташовані в рівномірному порядку. Що й забезпечує надійність у з'єднанні частин трубопровідної арматури. До труби приєднується шляхом зварювання встик.

Характерною рисою таких фланців є їхня форма, яка нагадує комір. У порівнянні з іншими різновидами фланців цей виріб може використовуватися для більш високих тисків.

Виготовлений із нержавіючої високоякісної сталі AISI 304 (08Х18Н10).

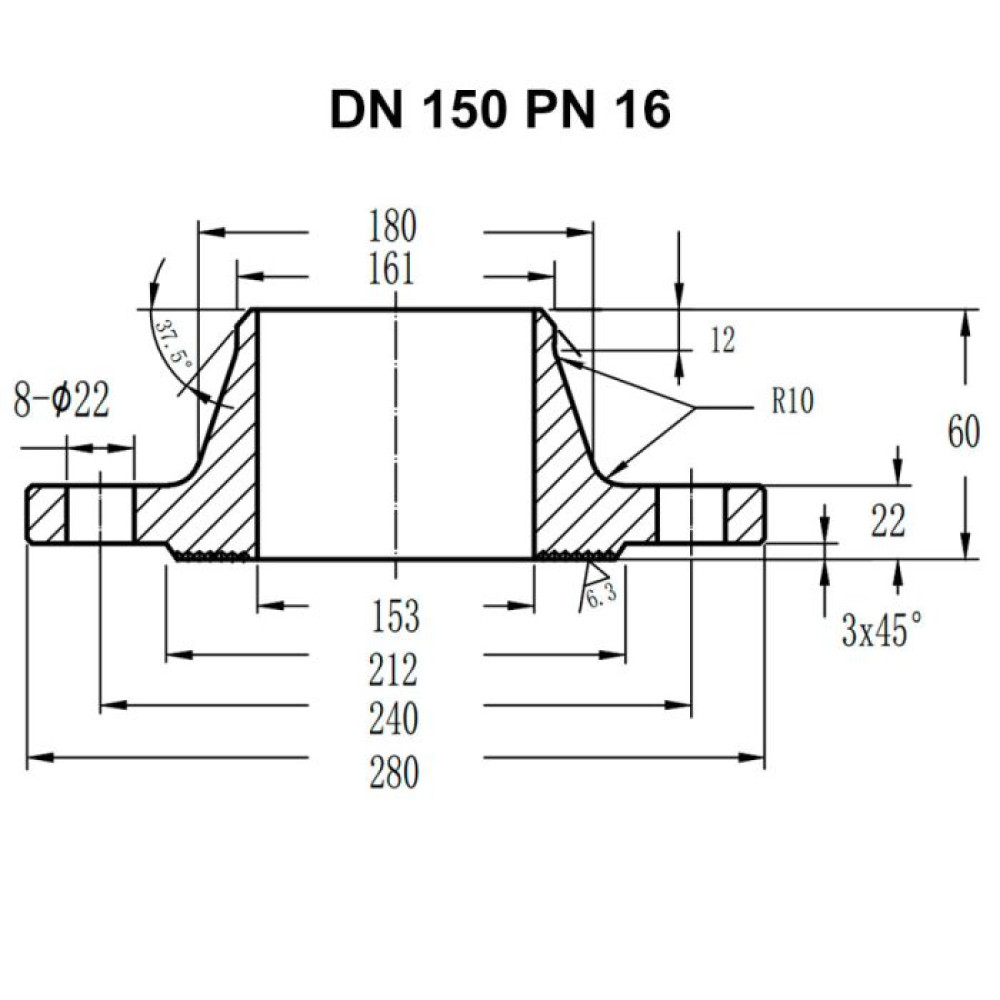

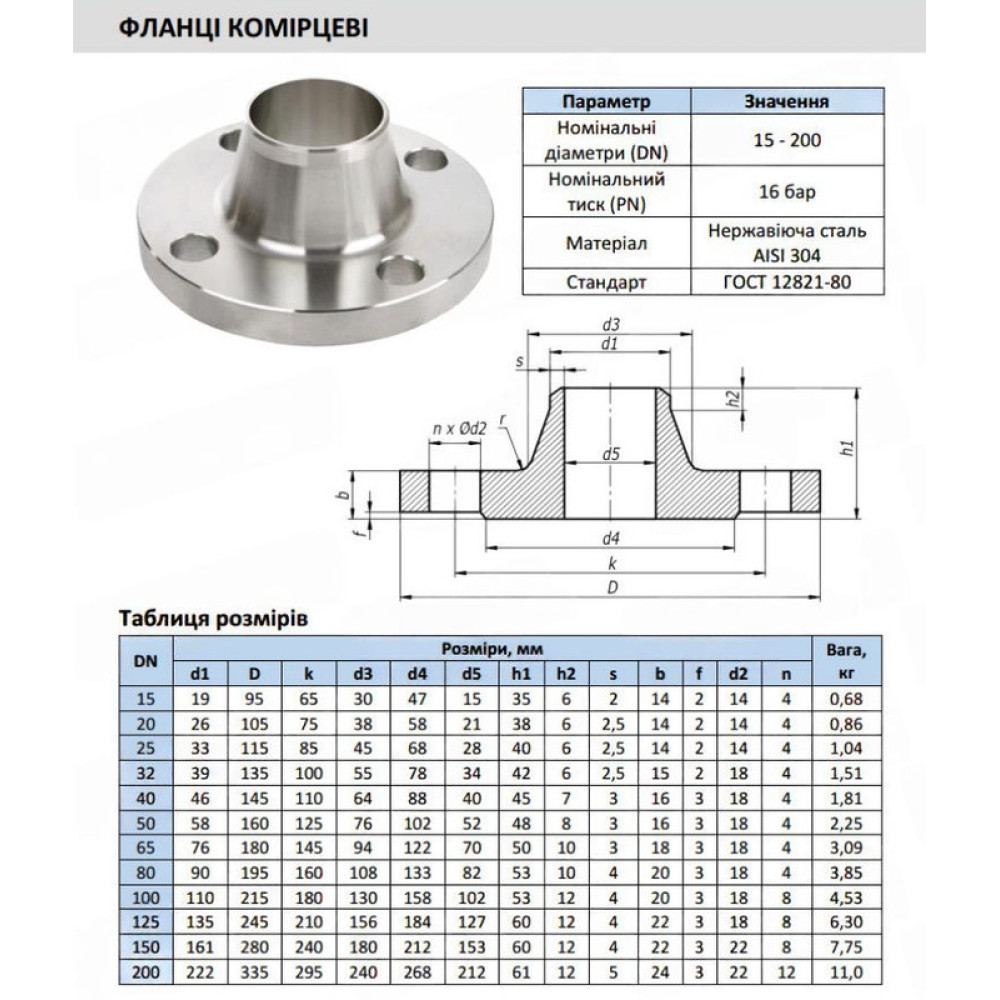

Розміри комірцевого фланця DN 150 PN 16

• d1 — зовнішній діаметр труби;
• D — зовнішній діаметр фланця;
• k — міжцентрова відстань кріпильних отворів;
• h1 — загальна висота фланця з шийкою та дзеркалом;
• d4 — діаметр притискної поверхні (зеркала);
• s — товщина шийки в місці приварювання до труби;
• b — товщина фланця;
• d2 — діаметр отворів під болти або шпильки.
• n — кількість кріпильних отворів;
