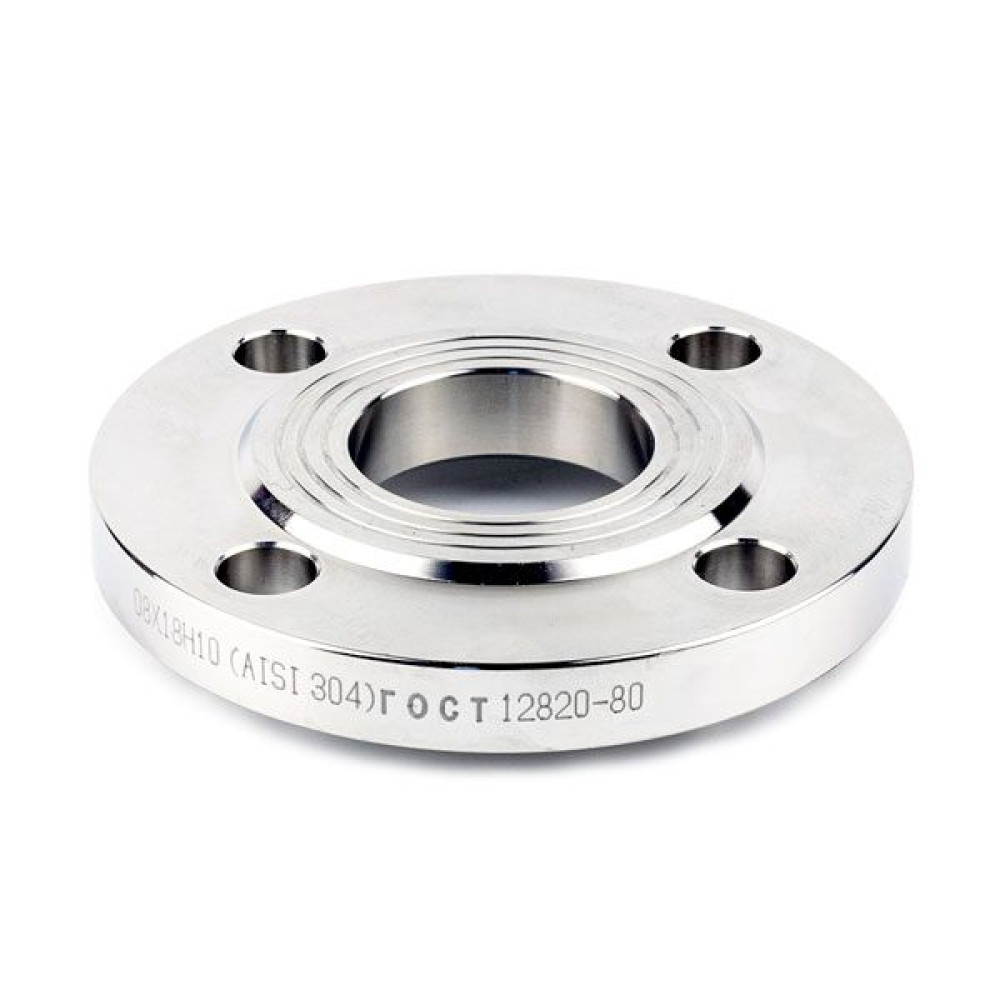

![Фланець плоский ГОСТ 12820 DN 15 для труби ⌀18мм 16 бар наскрізний під приварення нержавіючий [76584] Armaval](https://elnik.shop/image/cache/catalog/Santehnika-ta-instalyaciya/7/776806438-76584-armaval-1000x1000.jpg "Фланець плоский ГОСТ 12820 DN 15 для труби ⌀18мм 16 бар наскрізний під приварення нержавіючий [76584] Armaval")
Основні характеристики
Всі характеристики
Тип фланця:
плоский
Приєднання до труби:
зварювання
Внутрішній діаметр фланця, мм:
19
Зовнішній діаметр фланця, мм:
95
Міжцентрова відстань отворів під кріплення, мм:
65
Оплата
Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.
- Огляд товару
- Характеристики
- Відгуки (0)
Фланець плоский нержавіючий ГОСТ 12820-80 DN 15 (18) PN 16, 76584
Фланець плоский нержавіючий DN 15 (18) PN 16 виготовлений по ГОСТ 12820-80 і призначений для приварки до нержавіючої трубі з зовнішнім діаметром 18 мм. Перед зварюванням фланець надягається на кінець труби.
Креслення плоского фланця
- dн — зовнішній діаметр труби;
- dв — внутрішній діаметр фланця;
- D — зовнішній діаметр фланця;
- D1 — міжцентрова відстань кріпильних отворів;
- D2 — діаметр притискної поверхні (дзеркала);
- b — товщина фланця;
- h — висота дзеркала;
- n — кількість кріпильних отворів;
- d — діаметр отворів під болти або шпильки.
Розміри плоского фланця PN 1,6 МПа (16 кгс/см²)
| DN | D | D1 | D2 | dв | b | d | n | Вага, кг |
| 15 | 95 | 65 | 47 | 19 | 12 | 14 | 4 | 0,6 |
| Тип фланця: | плоский |
| Матеріал фланця: | нержавіюча сталь |
| Марка матеріалу: | AISI 304 (08Х18Н10) |
| Номінальний діаметр DN: | 15 мм |
| Номінальний тиск PN: | 16 бар |
| Зовнішній діаметр труби: | 18 мм |
| Внутрішній діаметр фланця: | 19 мм |
| Зовнішній діаметр фланця: | 95 мм |
| Міжцентрова відстань отворів під кріплення: | 65 мм |
| Товщина фланця (без дзеркала): | 12 мм |
| Кількість отворів під кріплення: | 4 |
| Діаметр отворів під кріплення: | 14 мм |
| Номінальний діаметр болтів або шпильок: | М12 |
| Приєднання до труби: | зварювання |
| Особливість конструкції фланця: | наскрізний під приварення |
| Вага: | 0,6 кг |
| Стандарт: | ГОСТ 12820 |
| Країна виробник: | КНР |
Характеристики
Сантехніка та інсталяція
Тип фланця
плоский
Приєднання до труби
зварювання
Внутрішній діаметр фланця, мм
19
Зовнішній діаметр фланця, мм
95
Міжцентрова відстань отворів під кріплення, мм
65
Номінальний діаметр DN, мм
15
Товщина фланця (без дзеркала), мм
12
Номінальний тиск PN, бар
16
Зовнішній діаметр труби, мм
18
Марка матеріалу корпусу
AISI 304
Матеріал
нержавіюча сталь
Діаметр отворів під кріплення, мм
14
Кількість отворів під кріплення
4
Вага, кг
0.6
Діаметр болтів або шпильок
М12
Особливість конструкції
наскрізний під приварення
Стандарт
ГОСТ 12820
Країна виробника
КНР
