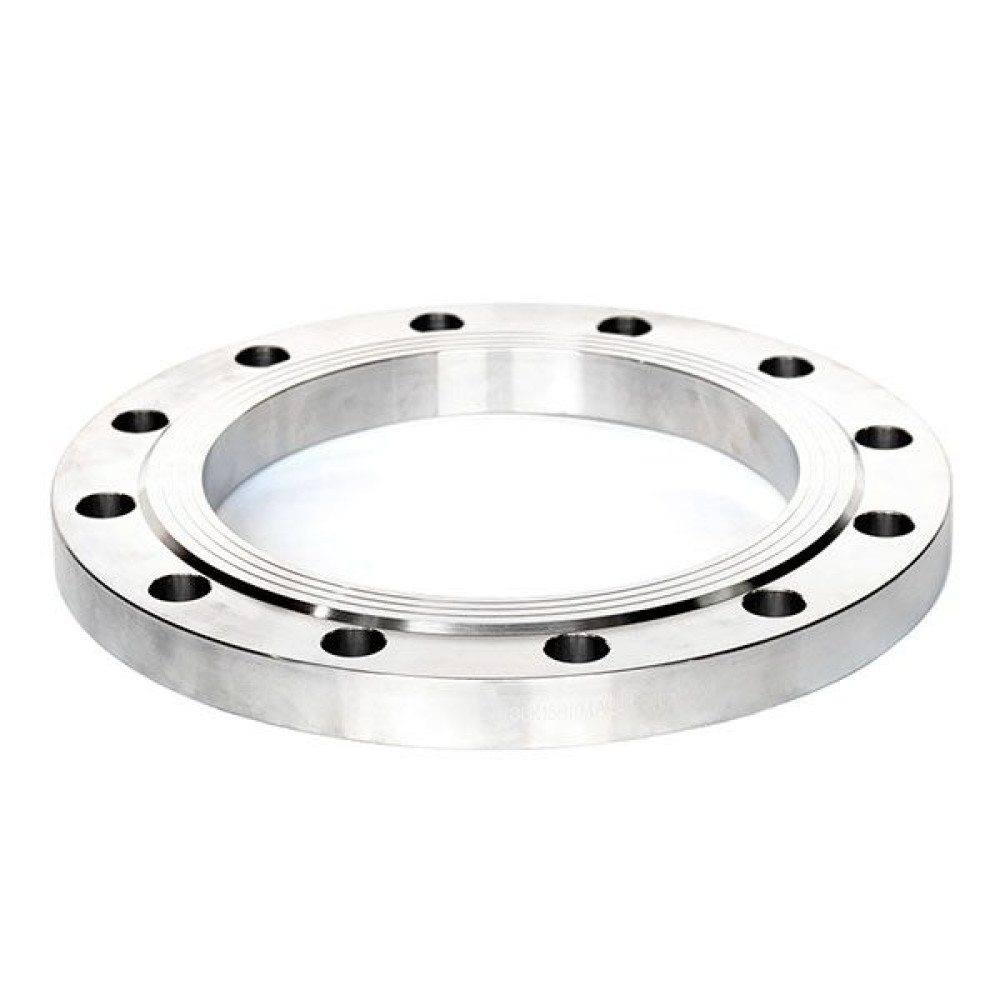

![Фланець плоский ГОСТ 12820 DN 200 для труби ⌀219мм 16 бар наскрізний під приварення нержавіючий [77860] Armaval](https://elnik.shop/image/cache/catalog/Santehnika-ta-instalyaciya/9/931542890-77860-armaval-1000x1000.jpg "Фланець плоский ГОСТ 12820 DN 200 для труби ⌀219мм 16 бар наскрізний під приварення нержавіючий [77860] Armaval")
Основні характеристики
Всі характеристики
Тип фланця:
плоский
Приєднання до труби:
зварювання
Внутрішній діаметр фланця, мм:
222
Зовнішній діаметр фланця, мм:
335
Міжцентрова відстань отворів під кріплення, мм:
295
Оплата
Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.
- Огляд товару
- Характеристики
- Відгуки (0)
Фланець плоский нержавіючий ГОСТ 12820-80 DN 200 (219) PN 16, 77860
Фланець плоский нержавіючий DN 200 (219) PN 16 виготовлений по ГОСТ 12820-80 і призначений для приварки до нержавіючої трубі з зовнішнім діаметром 219 мм. Перед зварюванням фланець надягається на кінець труби.
Креслення плоского фланця
- dн — зовнішній діаметр труби;
- dв — внутрішній діаметр фланця;
- D — зовнішній діаметр фланця;
- D1 — міжцентрова відстань кріпильних отворів;
- D2 — діаметр притискної поверхні (дзеркала);
- b — товщина фланця;
- h — висота дзеркала;
- n — кількість кріпильних отворів;
- d — діаметр отворів під болти або шпильки.
Розміри плоского фланця PN 1,6 МПа (16 кгс/см²)
| DN | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 200 | 335 | 295 | 268 | 222 | 27 | 22 | 12 | 10,1 |
| Тип фланця: | плоский |
| Матеріал фланця: | нержавіюча сталь |
| Марка матеріалу: | AISI 304 (08Х18Н10) |
| Номінальний діаметр DN: | 200 мм |
| Номінальний тиск PN: | 16 бар |
| Зовнішній діаметр труби: | 219 мм |
| Внутрішній діаметр фланця: | 222 мм |
| Зовнішній діаметр фланця: | 335 мм |
| Міжцентрова відстань отворів під кріплення: | 295 мм |
| Товщина фланця (без дзеркала): | 27 мм |
| Кількість отворів під кріплення: | 12 |
| Діаметр отворів під кріплення: | 22 мм |
| Номінальний діаметр болтів або шпильок: | М20 |
| Приєднання до труби: | зварювання |
| Особливість конструкції фланця: | наскрізний під приварення |
| Вага: | 10,1 кг |
| Стандарт: | ГОСТ 12820 |
| Країна виробник: | КНР |
Характеристики
Сантехніка та інсталяція
Тип фланця
плоский
Приєднання до труби
зварювання
Внутрішній діаметр фланця, мм
222
Зовнішній діаметр фланця, мм
335
Міжцентрова відстань отворів під кріплення, мм
295
Номінальний діаметр DN, мм
200
Товщина фланця (без дзеркала), мм
27
Номінальний тиск PN, бар
16
Зовнішній діаметр труби, мм
219
Марка матеріалу корпусу
AISI 304
Матеріал
нержавіюча сталь
Діаметр отворів під кріплення, мм
22
Кількість отворів під кріплення
12
Вага, кг
10.1
Діаметр болтів або шпильок
М20
Особливість конструкції
наскрізний під приварення
Стандарт
ГОСТ 12820
Країна виробника
КНР
