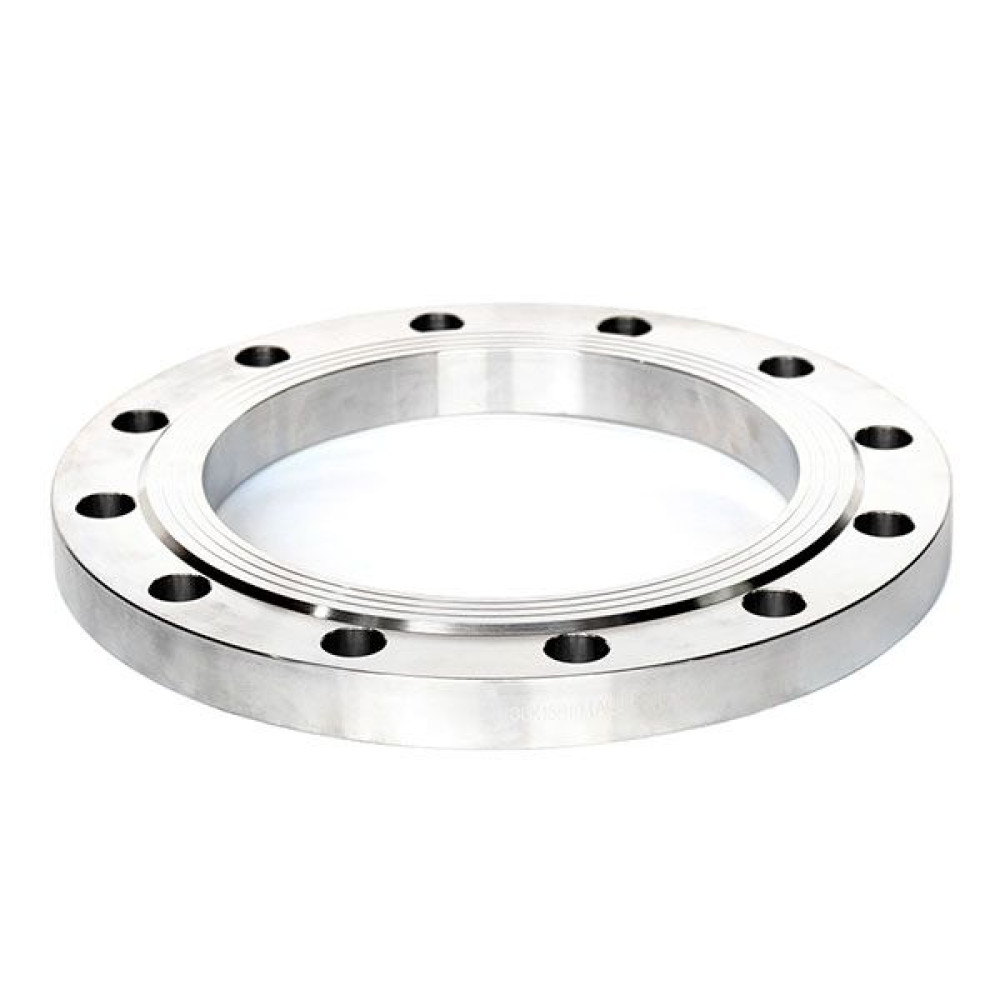

![Фланець плоский ГОСТ 12820 DN 250 для труби ⌀273мм 16 бар наскрізний під приварення нержавіючий [78834] Armaval](https://elnik.shop/image/cache/catalog/Santehnika-ta-instalyaciya/5/51294272-78834-armaval-1000x1000.jpg "Фланець плоский ГОСТ 12820 DN 250 для труби ⌀273мм 16 бар наскрізний під приварення нержавіючий [78834] Armaval")
Основні характеристики
Всі характеристики
Тип фланця:
плоский
Приєднання до труби:
зварювання
Внутрішній діаметр фланця, мм:
273
Зовнішній діаметр фланця, мм:
405
Міжцентрова відстань отворів під кріплення, мм:
355
Оплата
Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.
- Огляд товару
- Характеристики
- Відгуки (0)
Фланець плоский нержавіючий ГОСТ 12820-80 DN 250 (273) PN 16, 78834
Фланець плоский нержавіючий DN 250 (273) PN 16 виготовлений по ГОСТ 12820-80 і призначений для приварки до нержавіючої трубі з зовнішнім діаметром 273 мм. Перед зварюванням фланець надягається на кінець труби.
Креслення плоского фланця
- dн — зовнішній діаметр труби;
- dв — внутрішній діаметр фланця;
- D — зовнішній діаметр фланця;
- D1 — міжцентрова відстань кріпильних отворів;
- D2 — діаметр притискної поверхні (дзеркала);
- b — товщина фланця;
- h — висота дзеркала;
- n — кількість кріпильних отворів;
- d — діаметр отворів під болти або шпильки.
Розміри плоского фланця PN 1,6 МПа (16 кгс/см²)
| DN | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 250 | 405 | 355 | 320 | 273 | 28 | 26 | 12 | 14,49 |
| Тип фланця: | плоский |
| Матеріал фланця: | нержавіюча сталь |
| Марка матеріалу: | AISI 304 (08Х18Н10) |
| Номінальний діаметр DN: | 250 мм |
| Номінальний тиск PN: | 16 бар |
| Зовнішній діаметр труби: | 273 мм |
| Внутрішній діаметр фланця: | 273 мм |
| Зовнішній діаметр фланця: | 405 мм |
| Міжцентрова відстань отворів під кріплення: | 355 мм |
| Товщина фланця (без дзеркала): | 28 мм |
| Кількість отворів під кріплення: | 12 |
| Діаметр отворів під кріплення: | 26 мм |
| Номінальний діаметр болтів або шпильок: | М24 |
| Приєднання до труби: | зварювання |
| Особливість конструкції фланця: | наскрізний під приварення |
| Вага: | 14,49 кг |
| Стандарт: | ГОСТ 12820 |
| Країна виробник: | КНР |
Характеристики
Сантехніка та інсталяція
Тип фланця
плоский
Приєднання до труби
зварювання
Внутрішній діаметр фланця, мм
273
Зовнішній діаметр фланця, мм
405
Міжцентрова відстань отворів під кріплення, мм
355
Номінальний діаметр DN, мм
250
Товщина фланця (без дзеркала), мм
28
Номінальний тиск PN, бар
16
Зовнішній діаметр труби, мм
273
Марка матеріалу корпусу
AISI 304
Матеріал
нержавіюча сталь
Діаметр отворів під кріплення, мм
26
Кількість отворів під кріплення
12
Вага, кг
14.49
Діаметр болтів або шпильок
М24
Особливість конструкції
наскрізний під приварення
Стандарт
ГОСТ 12820
Країна виробника
КНР
