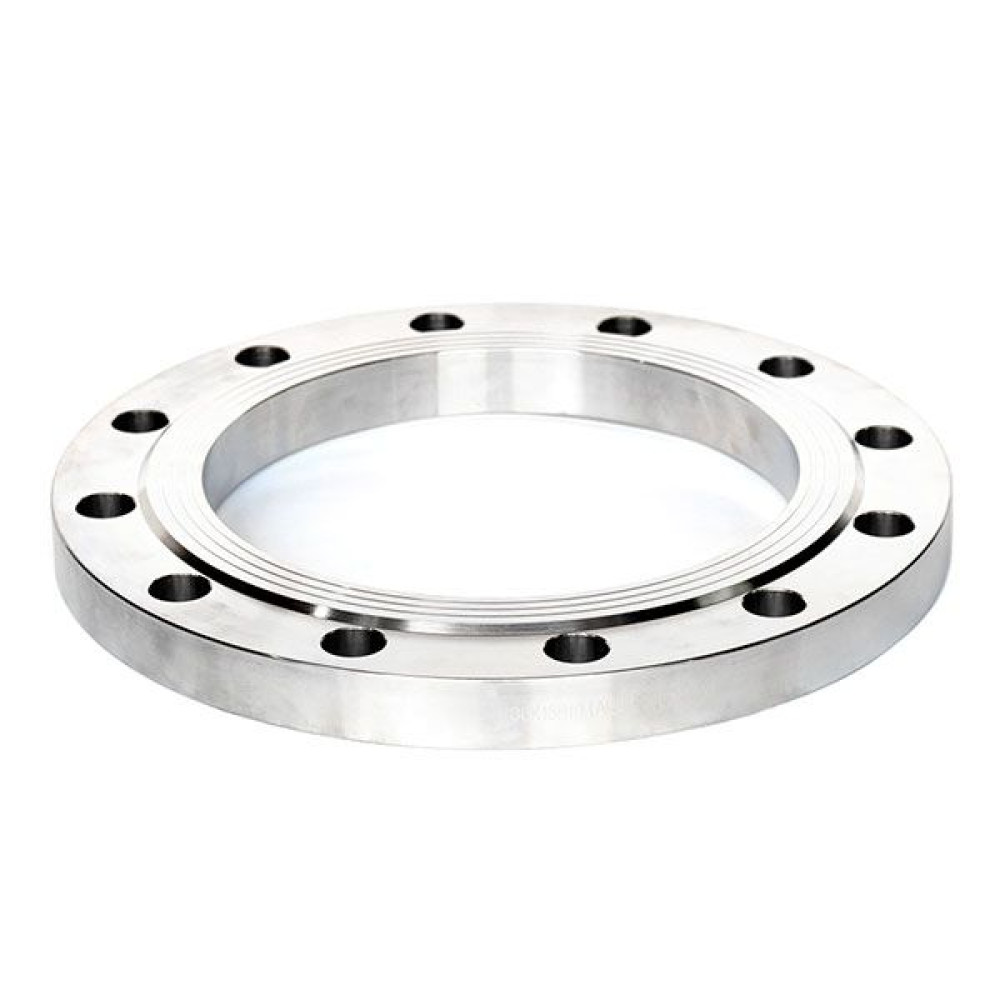

![Фланець плоский ГОСТ 12820 DN 300 для труби ⌀325мм 10 бар наскрізний під приварення нержавіючий [83383] Armaval](https://elnik.shop/image/cache/catalog/Santehnika-ta-instalyaciya/8/735993680-83383-armaval-1000x1000.jpg "Фланець плоский ГОСТ 12820 DN 300 для труби ⌀325мм 10 бар наскрізний під приварення нержавіючий [83383] Armaval")
Основні характеристики
Всі характеристики
Тип фланця:
плоский
Приєднання до труби:
зварювання
Внутрішній діаметр фланця, мм:
325
Зовнішній діаметр фланця, мм:
440
Міжцентрова відстань отворів під кріплення, мм:
400
Оплата
Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.
- Огляд товару
- Характеристики
- Відгуки (0)
Фланець плоский нержавіючий ГОСТ 12820-80 DN 300 (325) PN 10, 83383
Фланець плоский нержавіючий DN 322 (325) PN 10 виготовлений по ГОСТ 12820-80 і призначений для приварки до труби з нержавіючої сталі з зовнішнім діаметром 325 мм.
Перед зварюванням труба вставляється в центральний отвір фланця і приварюється двома швами: одним — по торцю труби, а другим — зі зворотного боку фланця.
Схема плоского фланця
- dн — зовнішній діаметр труби;
- dв — внутрішній діаметр фланця;
- D — зовнішній діаметр фланця;
- D1 — міжцентрова відстань кріпильних отворів;
- D2 — діаметр притискної поверхні (дзеркала);
- b — товщина фланця;
- h — висота дзеркала;
- n — кількість кріпильних отворів;
- d — діаметр отворів під болти або шпильки.
Розміри плоского фланця PN 1,0 МПа (10 кгс/см²)
| DN | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 300 | 440 | 400 | 370 | 325 | 24 | 22 | 12 | 12,90 |
| Тип фланця: | плоский |
| Матеріал фланця: | нержавіюча сталь |
| Марка матеріалу: | AISI 304 (08Х18Н10) |
| Номінальний діаметр DN: | 300 мм |
| Номінальний тиск PN: | 10 бар |
| Зовнішній діаметр труби: | 325 мм |
| Внутрішній діаметр фланця: | 325 мм |
| Зовнішній діаметр фланця: | 440 мм |
| Міжцентрова відстань отворів під кріплення: | 400 мм |
| Товщина фланця (без дзеркала): | 24 мм |
| Кількість отворів під кріплення: | 12 |
| Діаметр отворів під кріплення: | 22 мм |
| Номінальний діаметр болтів або шпильок: | М20 |
| Приєднання до труби: | зварювання |
| Особливість конструкції фланця: | наскрізний під приварення |
| Вага: | 12,9 кг |
| Стандарт: | ГОСТ 12820 |
| Країна виробник: | КНР |
Характеристики
Сантехніка та інсталяція
Тип фланця
плоский
Приєднання до труби
зварювання
Внутрішній діаметр фланця, мм
325
Зовнішній діаметр фланця, мм
440
Міжцентрова відстань отворів під кріплення, мм
400
Номінальний діаметр DN, мм
300
Товщина фланця (без дзеркала), мм
24
Номінальний тиск PN, бар
10
Зовнішній діаметр труби, мм
325
Марка матеріалу корпусу
AISI 304
Матеріал
нержавіюча сталь
Діаметр отворів під кріплення, мм
22
Кількість отворів під кріплення
12
Вага, кг
12.9
Діаметр болтів або шпильок
М20
Особливість конструкції
наскрізний під приварення
Стандарт
ГОСТ 12820
Країна виробника
КНР
