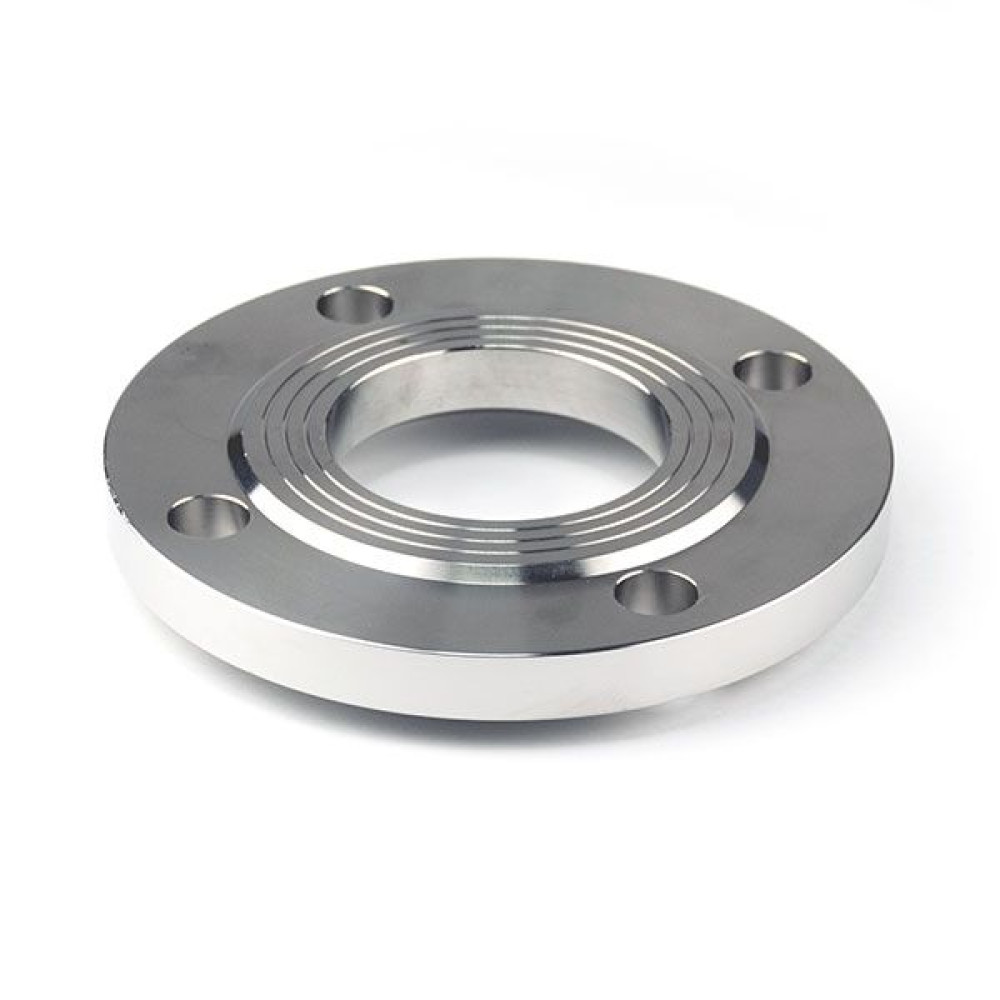

![Фланець плоский ГОСТ 12820 DN 32 для труби ⌀38мм 10 бар наскрізний під приварення нержавіючий [77863] Armaval](https://elnik.shop/image/cache/catalog/Santehnika-ta-instalyaciya/0/800498102-77863-armaval-1000x1000.jpg "Фланець плоский ГОСТ 12820 DN 32 для труби ⌀38мм 10 бар наскрізний під приварення нержавіючий [77863] Armaval")
Основні характеристики
Всі характеристики
Тип фланця:
плоский
Приєднання до труби:
зварювання
Внутрішній діаметр фланця, мм:
39
Зовнішній діаметр фланця, мм:
135
Міжцентрова відстань отворів під кріплення, мм:
100
Оплата
Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.
- Огляд товару
- Характеристики
- Відгуки (0)
Фланець плоский нержавіючий ГОСТ 12820-80 DN 32 (38) PN 10, 77863
Фланець плоский нержавіючий DN 32 (38) PN 10 виготовлений по ГОСТ 12820-80 і призначений для приварки до труби з нержавіючої сталі з зовнішнім діаметром 38 мм. Перед зварюванням труба вставляється в центральний отвір фланця і приварюється двома швами: одним — по торцю труби, а другим — зі зворотного боку фланця.
Креслення плоского фланця
- dн — зовнішній діаметр труби;
- dв — внутрішній діаметр фланця;
- D — зовнішній діаметр фланця;
- D1 — міжцентрова відстань кріпильних отворів;
- D2 — діаметр притискної поверхні (дзеркала);
- b — товщина фланця;
- h — висота дзеркала;
- n — кількість кріпильних отворів;
- d — діаметр отворів під болти або шпильки.
Розміри плоского фланця PN 1,0 МПа (10 кгс/см²)
| DN | D | D1 | D2 | dв | b | d | n | Вага, кг |
| 32 | 135 | 100 | 78 | 39 | 14 | 18 | 4 | 1,39 |
| Тип фланця: | плоский |
| Матеріал фланця: | нержавіюча сталь |
| Марка матеріалу: | AISI 304 (08Х18Н10) |
| Номінальний діаметр DN: | 32 мм |
| Номінальний тиск PN: | 10 бар |
| Зовнішній діаметр труби: | 38 мм |
| Внутрішній діаметр фланця: | 39 мм |
| Зовнішній діаметр фланця: | 135 мм |
| Міжцентрова відстань отворів під кріплення: | 100 мм |
| Товщина фланця (без дзеркала): | 14 мм |
| Кількість отворів під кріплення: | 4 |
| Діаметр отворів під кріплення: | 18 мм |
| Номінальний діаметр болтів або шпильок: | М16 |
| Приєднання до труби: | зварювання |
| Особливість конструкції фланця: | наскрізний під приварення |
| Вага: | 1,39 кг |
| Стандарт: | ГОСТ 12820 |
| Країна виробник: | КНР |
Характеристики
Сантехніка та інсталяція
Тип фланця
плоский
Приєднання до труби
зварювання
Внутрішній діаметр фланця, мм
39
Зовнішній діаметр фланця, мм
135
Міжцентрова відстань отворів під кріплення, мм
100
Номінальний діаметр DN, мм
32
Товщина фланця (без дзеркала), мм
14
Номінальний тиск PN, бар
10
Зовнішній діаметр труби, мм
38
Марка матеріалу корпусу
AISI 304
Матеріал
нержавіюча сталь
Діаметр отворів під кріплення, мм
18
Кількість отворів під кріплення
4
Вага, кг
1.39
Діаметр болтів або шпильок
М16
Особливість конструкції
наскрізний під приварення
Стандарт
ГОСТ 12820
Країна виробника
КНР
