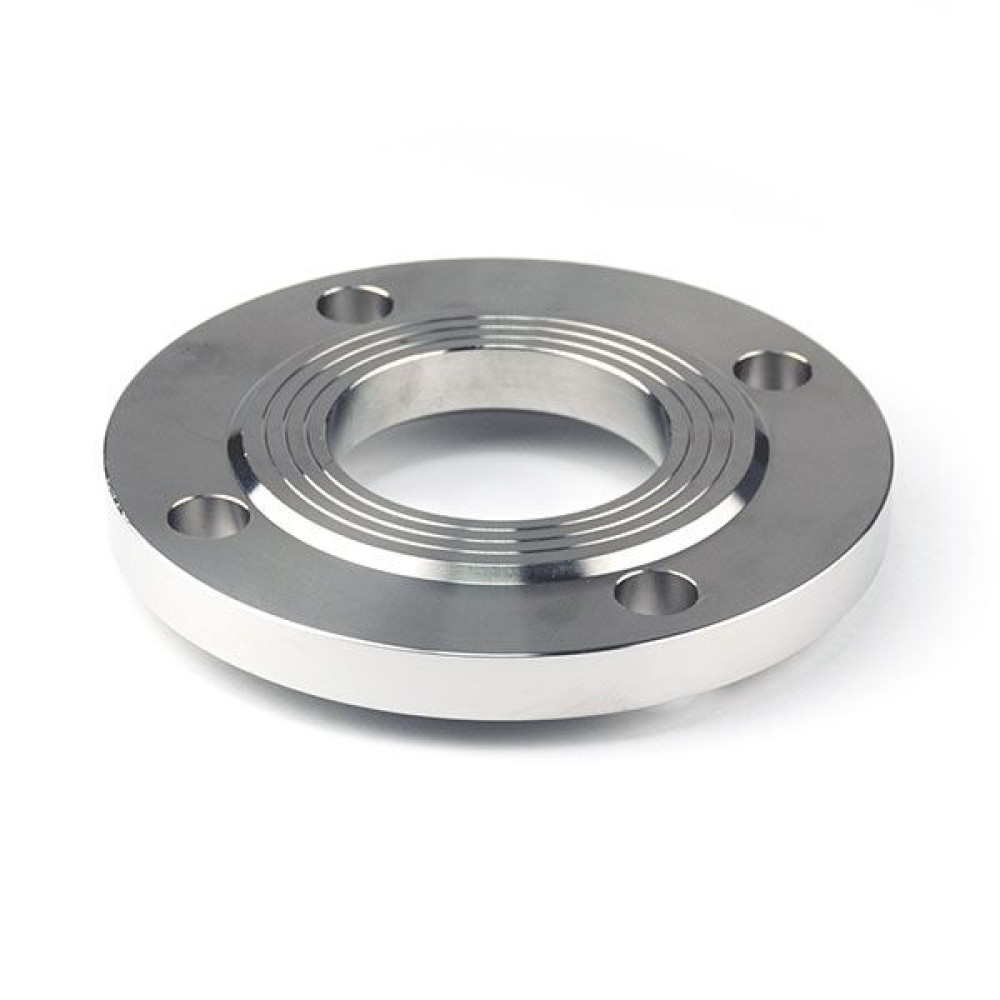

Фланець плоский ГОСТ 12820 DN 80 для труби ⌀89мм 10 бар наскрізний під приварення нержавіючий [76598] Armaval

Фланець плоский нержавіючий DN 80 (89) PN 10 виготовлений по ГОСТ 12820-80 і призначений для приварки до труби з нержавіючої сталі з зовнішнім діаметром 89 мм.

Перед зварюванням труба вставляється в центральний отвір фланця і приварюється двома швами: одним — по торцю труби, а другим — зі зворотного боку фланця.

Креслення плоского фланця

• dн — зовнішній діаметр труби;
• dв — внутрішній діаметр фланця;
• D — зовнішній діаметр фланця;
• D1 — міжцентрова відстань кріпильних отворів;
• D2 — діаметр притискної поверхні (дзеркала);
• b — товщина фланця;
• h — висота дзеркала;
• n — кількість кріпильних отворів;
• d — діаметр отворів під болти або шпильки.

Розміри плоского фланця PN 1,0 МПа (10 кгс/см²)
