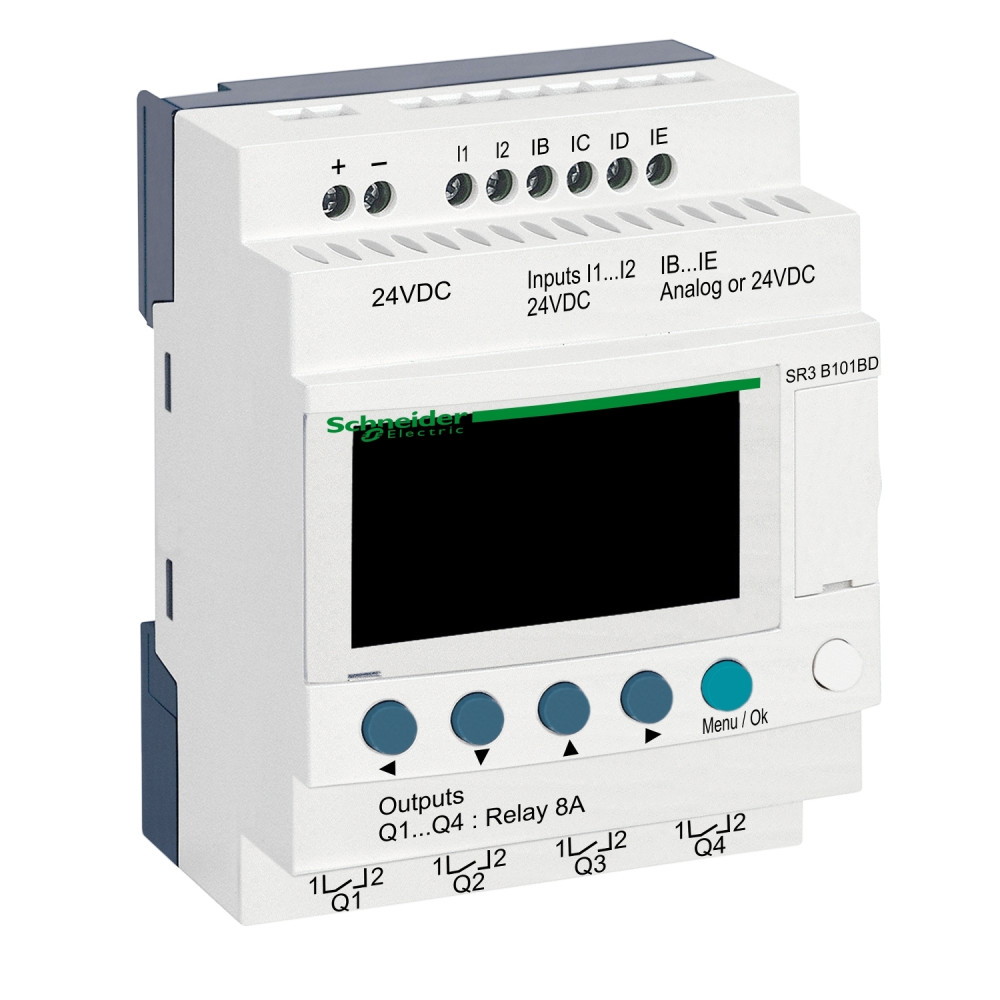

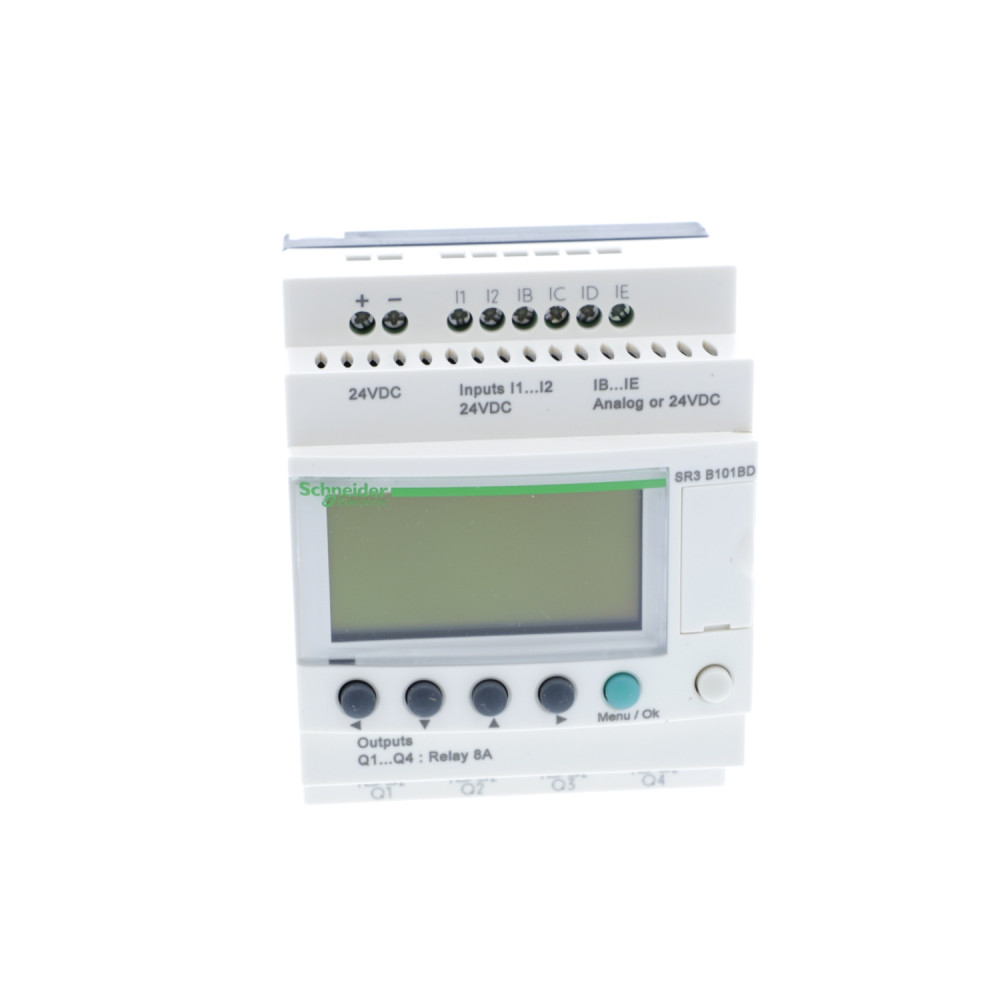

Интеллектуальное реле 10 входов/выходов 24V DC с дисплеем и часами [SR3B101BD] Zelio Logic Schneider Electric

Интеллектуальное реле 10 вход/выход, =24В дисплей + часы, SR3B101BD

---

Этот продукт является частью ассортимента Zelio Logic, предложения интеллектуальных реле для простых систем автоматизации от 10 до 40 входов/выходов. Поставляется с дисплеем и часами. Проверяет память для хранения команд при каждом включении питания и от 0 до 240 с помощью релейной (лестничной) логики или линейной схемы регулирования. Простой в использовании Zelio Logic является подлинной альтернативой решениям, основанным на кабельной логике или специальным платам. Он предлагает 4 релейных выхода с нормально разомкнутым контактом и 6 дискретных входов. Он имеет номинальное питающее напряжение 24 В, максимальный ток питания 100 мА (без расширения) и рассеиваемую мощность 3 Вт без расширения. Это продукт со степенью защиты IP20 и IP40. Весит 0,25 кг. Этот продукт соответствует стандартам EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-11, EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-4 уровень 3, EN/IEC 61000-4-3, стандарты EN/IEC 6 61000-4-2, уровень 3, стандарты EN/IEC 61000-4-5 и EN/IEC 61000-4-12. Простой в выборе, установке и программировании Zelio Logic подходит для всех программ. Гибкий, он предлагает вам выбор из 2 линеек, компактных или модульных, расширяемых и 2 языка программирования (FBD или LADDER).

---

Серия продукта	Zelio Logic
Тип изделия или компонента	Модульное интеллектуальное реле
Локальный дисплей	С
Количество линий схемы управления	0…500 с FBD программированием 0…240 с лестничным программированием
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	24 В
Пределы напряжения питания	19,2…30 В
Максимальный ток источника питания	100 мА (с/без удлинителей)
Рассеиваемая мощность [Вт]	3 Вт без удлинителя, 8 Вт с удлинителями
Защита от обратной полярности	С
Количество дискретных входов	6
Тип дискретного входа	Резистивный
Напряжение дискретного входа	24 В пост. ток
Ток дискретного входа	4 мА
Частота числовых событий	1 кГц
Пороговое напряжение (состояние 1)	>= 15 В
Пороговое напряжение (состояние 0)	<= 5 В
Текущее состояние 1 гарантировано	>= 1.2 / 2.2 мА
Текущее состояние 0 гарантировано	<= 0.5 / 0.75 мА
Совместимость входа	3-проводные датчики приближения PNP
Количество аналоговых входов	4
Тип аналогового входа	Режим синфазного сигнала
Диапазон аналогового входа	0…10 В / 0…24 В
Тип датчика температуры	NTC 10k / NTC 1000k / KTY81 / Pt 500
Максимальное допустимое напряжение	30 В
Разрешающая способность аналогового входа	8 бит
Младший бит	39 мВ
Погрешность преобразования	+/-5% при 25 °C / +/-6.2% при 55 °C
Стабильность и повторяемость	+/-2% при 55 °C
Рабочее расстояние	10 м, экранированный кабель
Входное сопротивление	7.4…12 кОм
Количество выходов	4 реле
Пределы выходного напряжения	24…250 В перем. / 5…30 В пост.
Тип контакта и соединения	Нормально открытый
Выходной тепловой ток	8 А на все 4 выхода
Электрическая износостойкость	AC-12/AC-15/DC-12/DC-13 до 500000 циклов
Коммутационная способность [мА]	>= 10 мА на 12 В
Рабочая частота [Гц]	0,1 / 10
Механическая износостойкость	10000000 циклов
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Часы	С
Время реакции	10 / 5 мс
Клеммы подключения	Винтовые 1x0.2…2.5 / 1x0.25…2.5 / 2x0.2…1.5 / 2x0.25…0.75 мм²
Момент затяжки	0,5 Н.м
Категория перенапряжения	III
Масса нетто	0,25 кг
Степень защиты	IP20 / IP40
