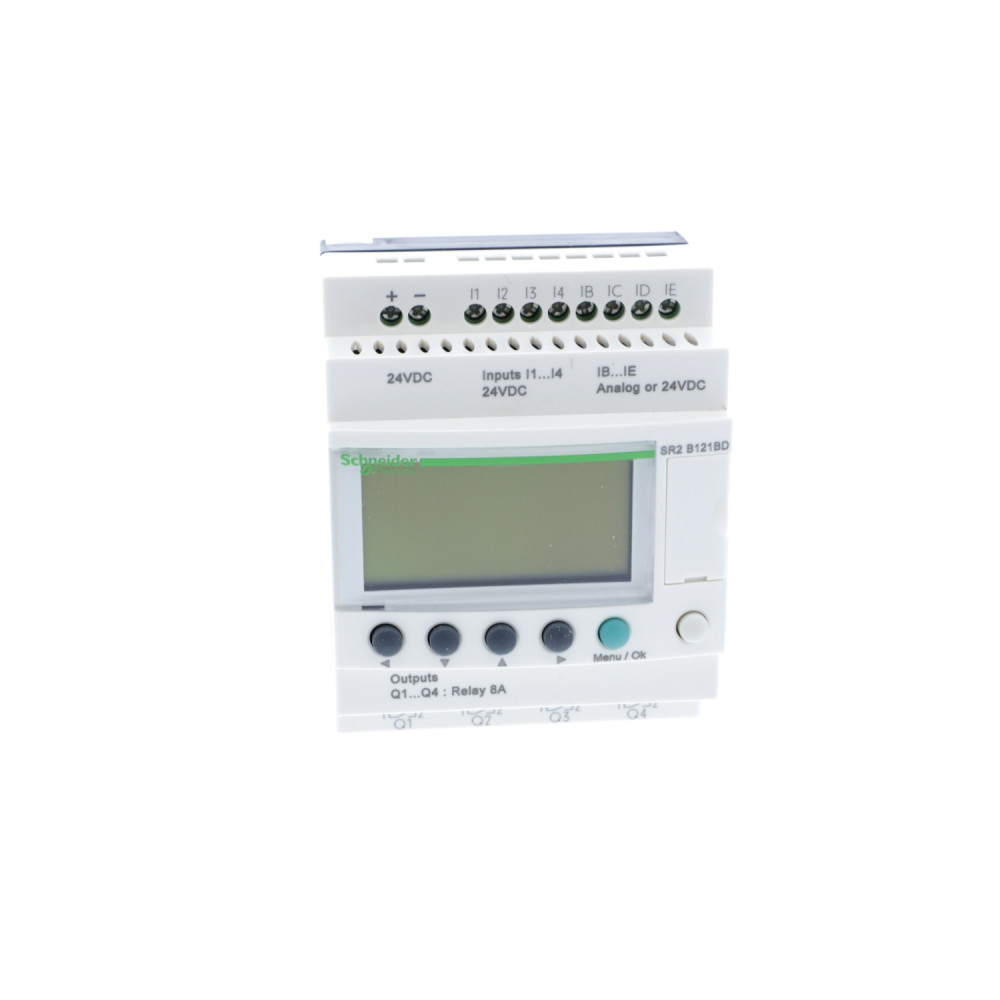

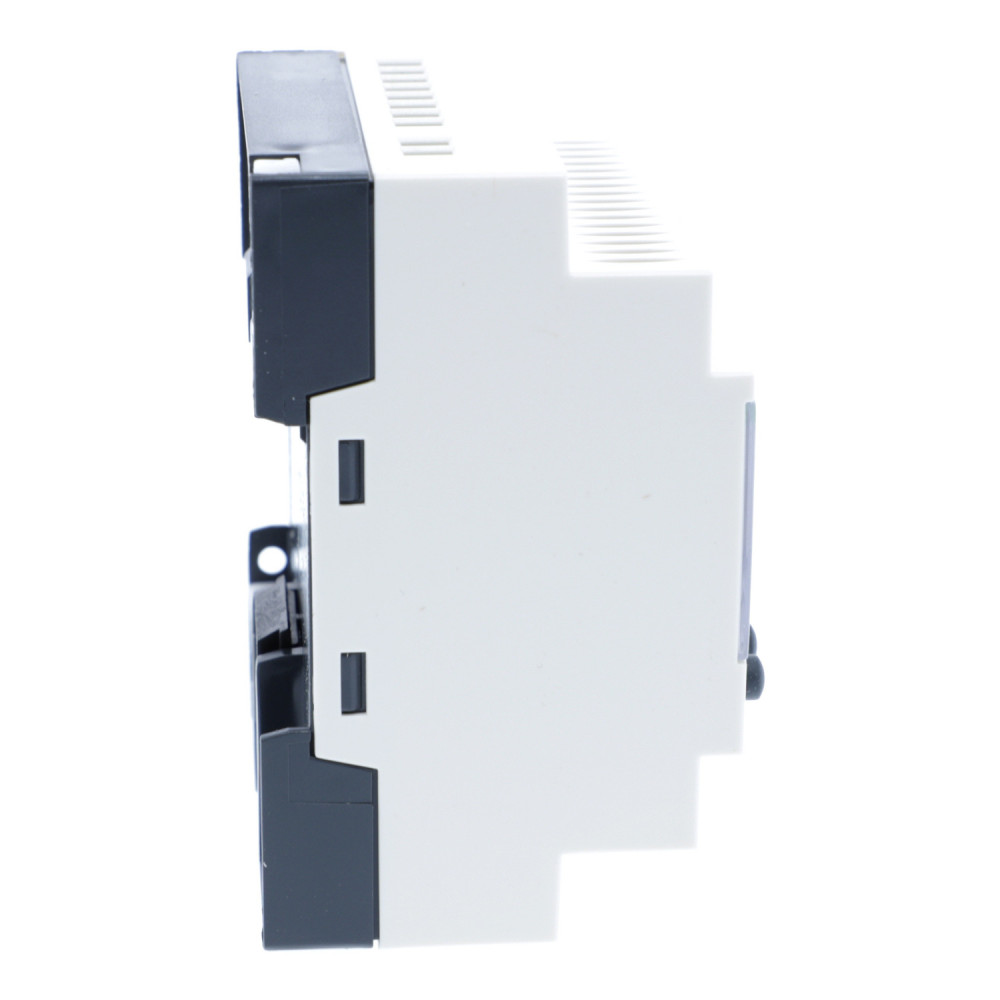

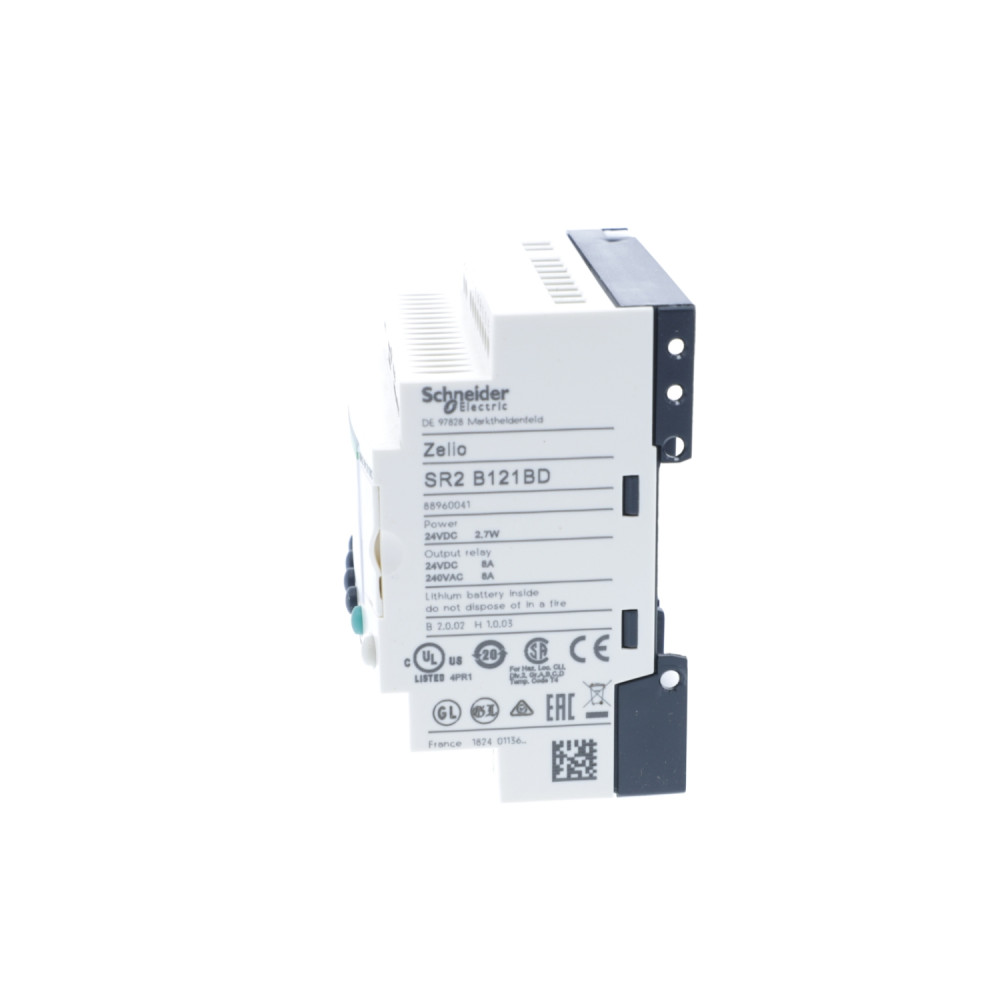

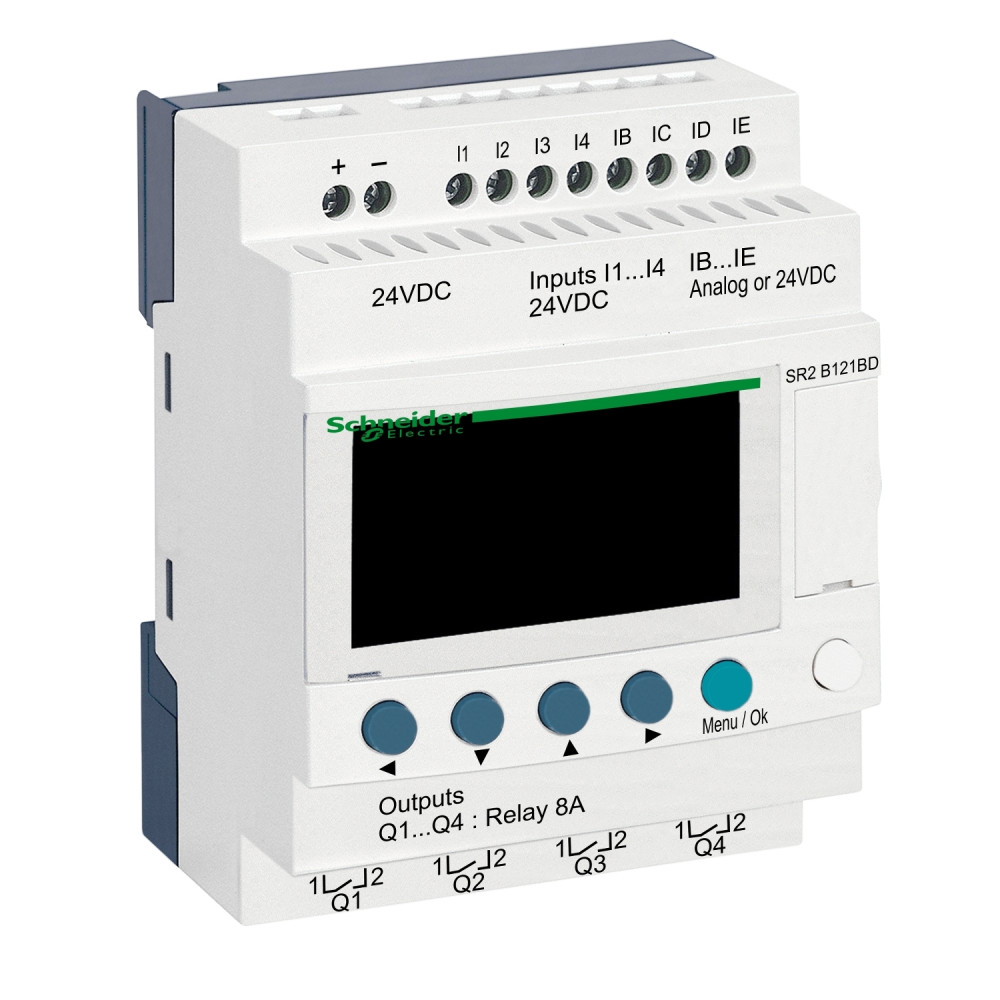

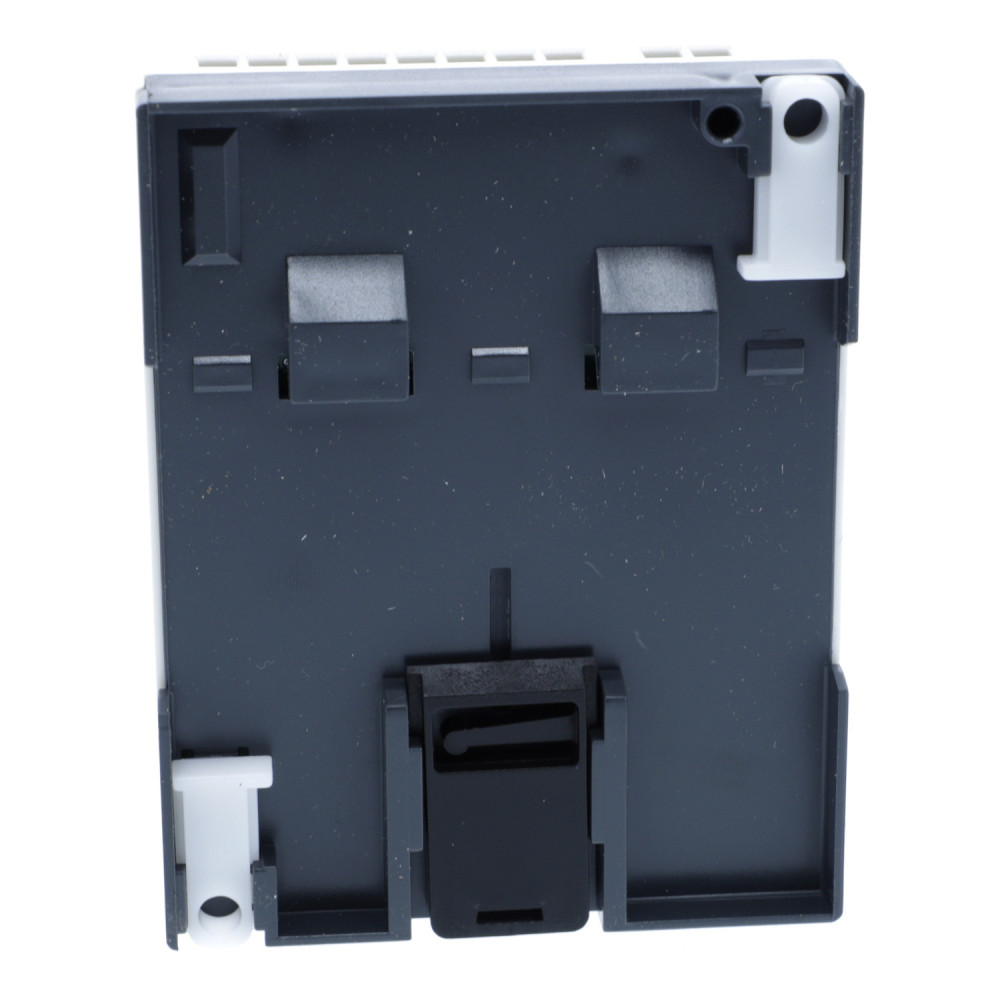

Интеллектуальное реле 12 входов/выходов 24V DC с дисплеем и часами [SR2B121BD] Zelio Logic Schneider Electric

Интеллектуальное реле 12 вход/выход, дисплей + часы, =24В, SR2B121BD

---

Это компактное интеллектуальное реле/программированный контроллер Zelio Logic SR2 использует 24 В напряжение питания постоянного тока. Он имеет 12 входов/выходов с винтовыми клеммами, имеет встроенные часы и ЖК-дисплей. Обладает компактной конструкцией, позволяющей устанавливать его на DIN-рейку. Он также предлагает простое программирование, отображение и диагностику неполадок, дисплей и кнопки навигации. Его простая 'ladder' логика делает его адаптированным для неспециалистов.

---

Серия продукта	Zelio Logic
Тип изделия или компонента	Компактное интеллектуальное реле
Локальный дисплей	С
Количество линий схемы управления	0…240 с лестничным программированием 0…500 с FBD программированием
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	24 В пост. ток
Пределы напряжения питания	19,2…30 В
Максимальный ток источника питания	100 мА
Рассеиваемая мощность [Вт]	3 Вт
Защита от обратной полярности	С
Количество дискретных входов	8
Тип дискретного входа	Резистивный
Напряжение дискретного входа	24 В пост. ток
Ток дискретного входа	4 мА
Частота числовых событий	1 кГц
Пороговое напряжение (состояние 1)	>= 15 В
Пороговое напряжение (состояние 0)	<= 5 В
Текущее состояние 1 гарантировано	>= 1.2 / 2.2 мА
Текущее состояние 0 гарантировано	<= 0.5 / 0.75 мА
Совместимость входа	3-проводные датчики приближения PNP
Количество аналоговых входов	4
Тип аналогового входа	Режим синфазного сигнала
Диапазон аналогового входа	0…10 В / 0…24 В
Тип датчика температуры	NTC 10k / NTC 1000k / KTY81 / Pt 500
Максимальное допустимое напряжение	30 В
Разрешающая способность аналогового входа	8 бит
Младший бит	39 мВ
Погрешность преобразования	+/-5% при 25 °C / +/-6.2% при 55 °C
Стабильность и повторяемость	+/- 2% при 55 °C
Рабочее расстояние	10 м, экранированный кабель
Входное сопротивление	7.4…12 кОм
Количество выходов	4 реле
Пределы выходного напряжения	24…250 В перем. ток / 5…30 В пост. ток
Тип контакта и соединения	Нормально открытый
Выходной тепловой ток	8 А на все 4 выхода
Электрическая износостойкость	AC-12/AC-15/DC-12/DC-13 до 500000 циклов
Коммутационная способность [мА]	>= 10 мА на 12 В
Рабочая частота [Гц]	0,1 / 10
Механическая износостойкость	10000000 циклов
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Часы	С
Время реакции	10 / 5 мс
Клеммы подключения	Винтовые 1x0.2…2.5 / 1x0.25…2.5 / 2x0.2…1.5 / 2x0.25…0.75 мм²
Момент затяжки	0,5 Н.м
Категория перенапряжения	III
Масса нетто	0,25 кг
Степень защиты	IP20 / IP40
