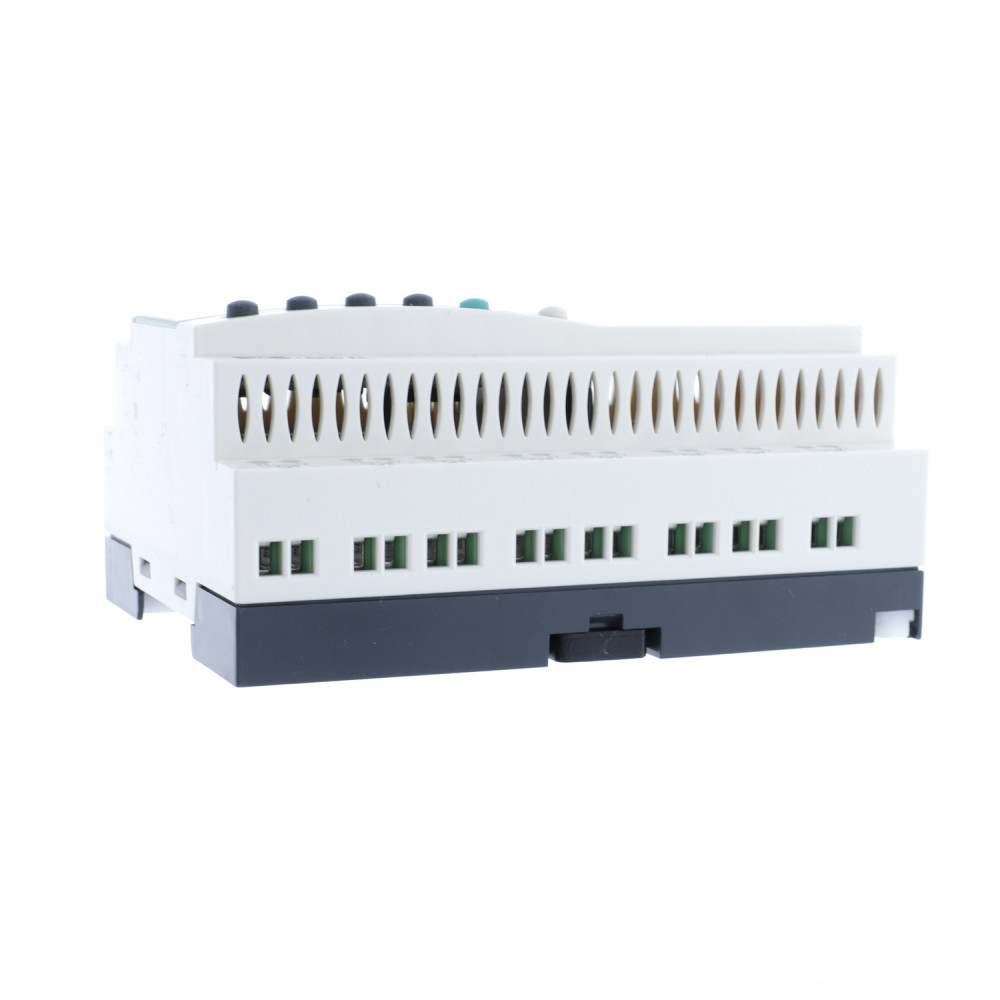

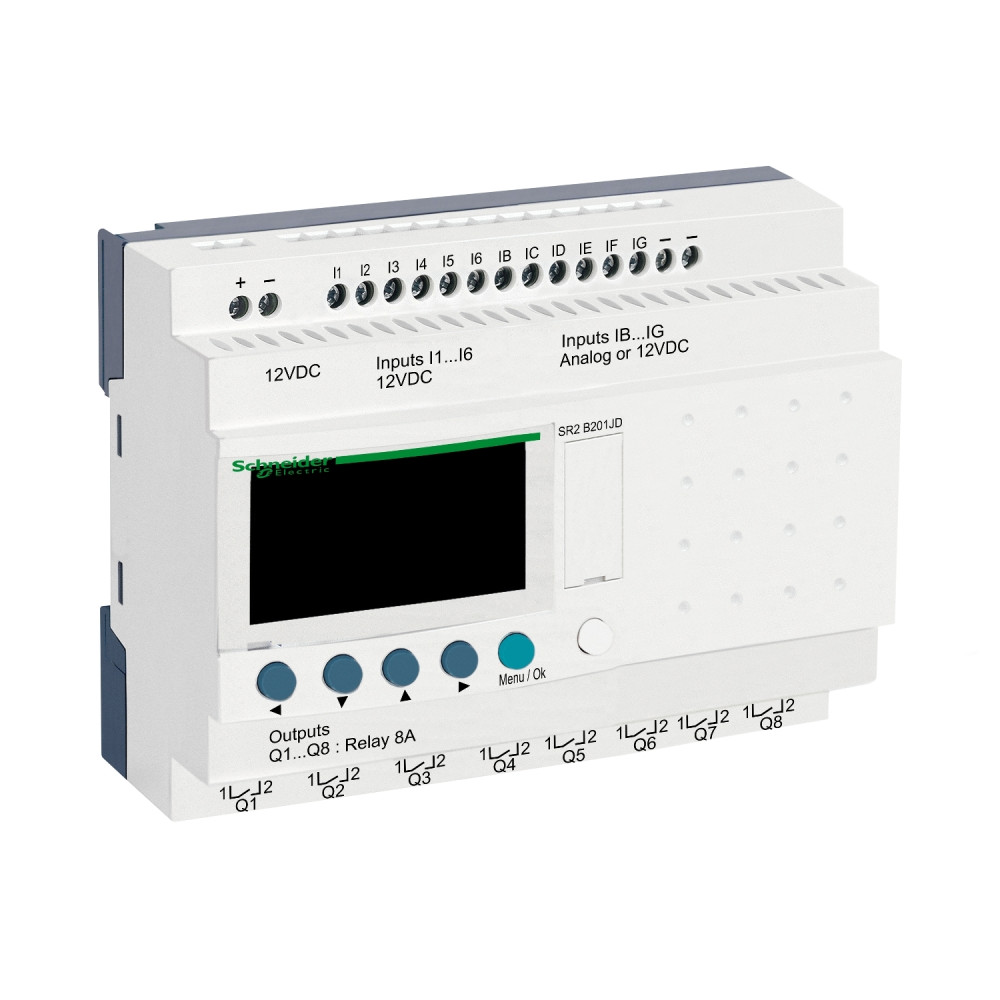

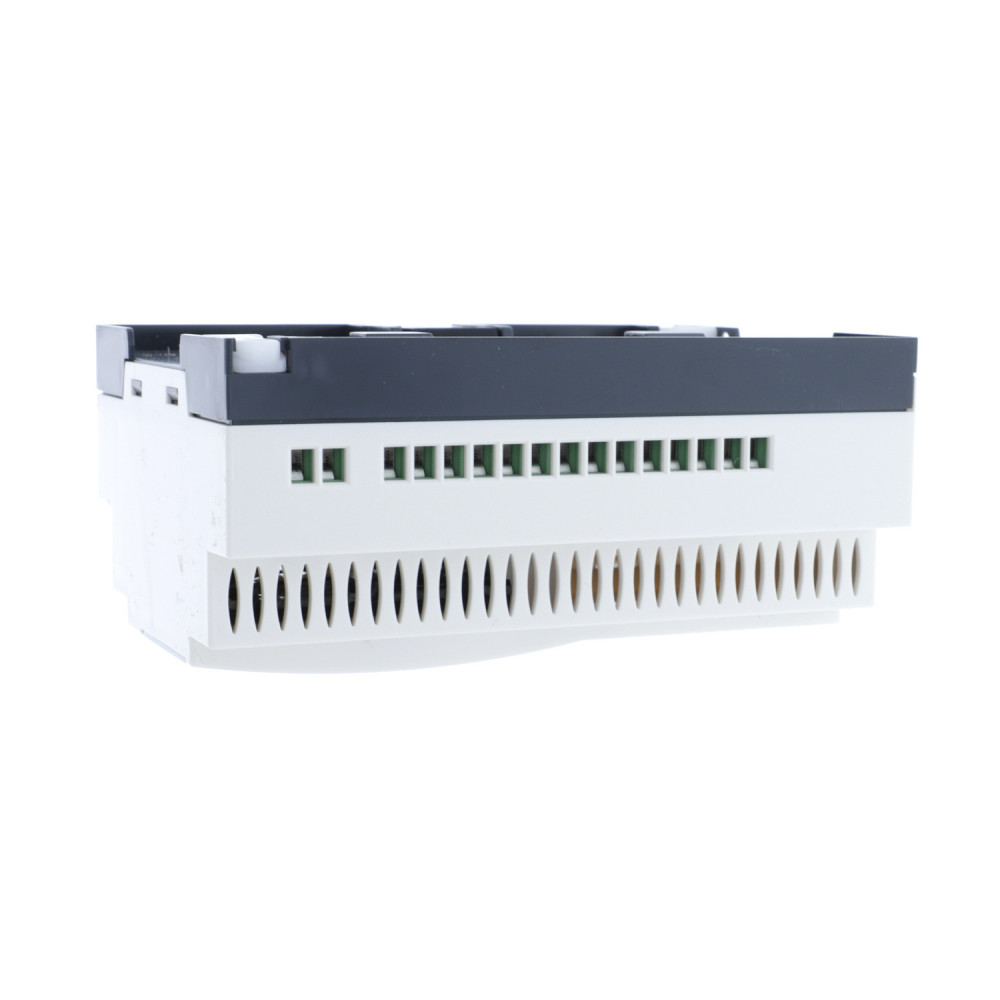

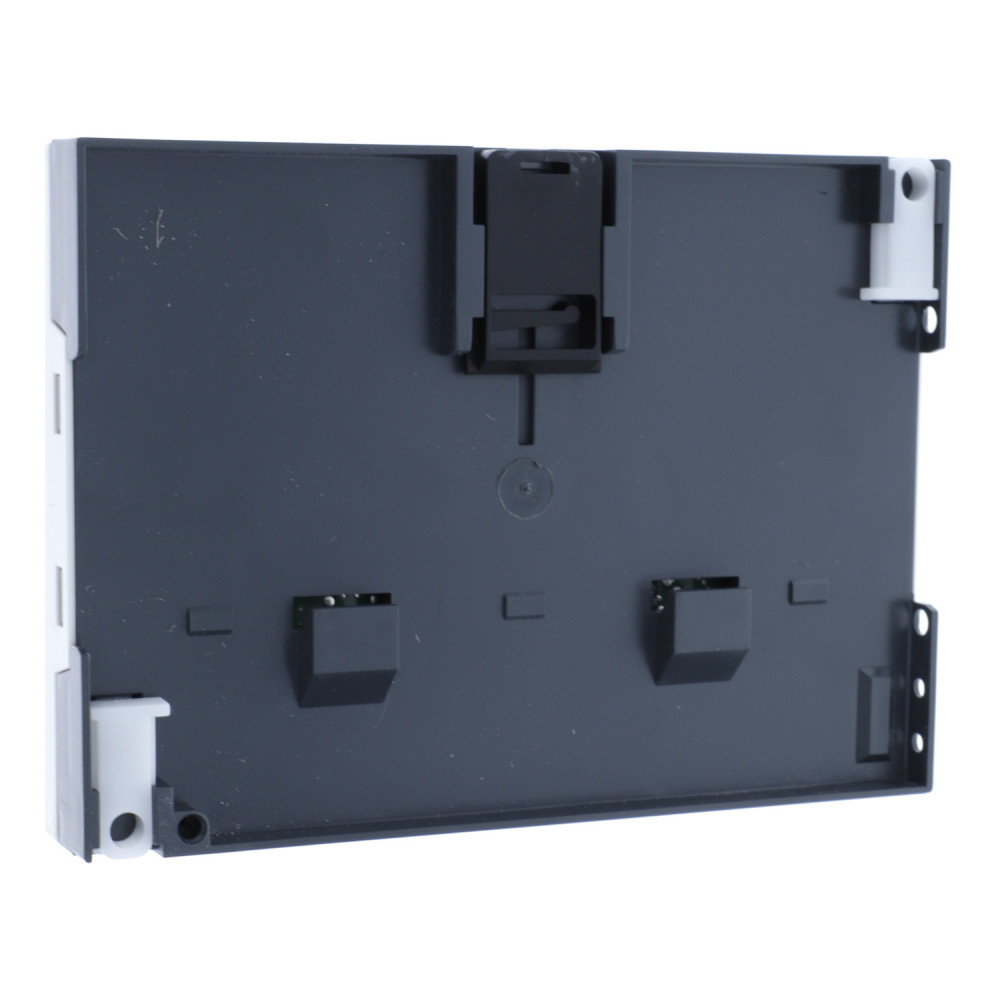

Интеллектуальное реле 20 входов/выходов 12V DC с дисплеем и часами [SR2B201JD] Zelio Logic Schneider Electric

Интеллектуальное реле 20 вход/выход, дисплей + часы =12В, SR2B201JD

---

Этот продукт является частью Smart Relay – Zelio Logic SR2/SR3, предложения простых систем автоматизации от 10 до 40 входов/выходов. Это компактное интеллектуальное реле Zelio Logic имеет 20 входов/выходов, локальный дисплей, линии от 0 до 240 с языком релейной (лестничной) логики и от 0 до 500 FBD (диаграммы функциональных блоков) программируемой линейной схемы регулирования. Это модуль с номинальным питающим напряжением 12 В постоянного тока и временем цикла от 6 до 90 мс. Он предлагает 12 резистивных дискретных входов с напряжением 12 В постоянного тока, 6 аналоговых входов с диапазонами от 0 до 10 В, 0 В до 12 В и 8 релейных выходов. Это продукт со степенью защиты IP20 и IP40. Весит 0,38 кг. Основным применением этого модуля есть промышленность и строительство, сфера услуг. Этот продукт сертифицирован C-Tick, GL, UL, CSA и ГОСТ. Он отвечает стандартам EN/IEC 60068-2-6 Fc и EN/IEC 61000-4-11. Простой в использовании Zelio Logic предлагает подлинные альтернативные решения на основе кабельной логики или специальных плат.

---

Серия продукта	Zelio Logic
Тип изделия или компонент	Компактное интеллектуальное реле
Локальный дисплей	З
Количество линий схемы управления	0…240 с лестницей
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	100...240 В AC
Пределы напряжения питания	85…264 В
Частота сети питания	50/60 Гц
Максимальный ток источника питания	100 мА на 100 В (без удлинителя) 50 мА на 240 В (без удлинителя)
Потребляемая мощность [ВА]	11 В·А без удлинителя
Напряжение изоляции	1780 В
Тип защиты	От инверсии клемм (команды управления не выполняются)
Количество дискретных входов	12
Напряжение дискретного входа	100...240 В AC
Ток дискретного входа	0,6 мА
Частота дискретного входа	47...53 Гц 57...63 Гц
Пороговое напряжение (состояние 1)	>= 79 В
Пороговое напряжение (состояние 0)	<= 40 В
Текущий уровень 1 гарантирован	>= 0.17 мА
Текущий уровень 0 гарантирован	<= 0.5 мА
Количество аналоговых входов	0
Входное сопротивление	350 кОм
Количество выходов	8 релейных
Пределы выходного напряжения	5...30 В DC 24...250 В AC
Тип контакта и соединения	Нормально открытый
Тепловой ток выхода	8 А на все 8 выходов
Электрическая износостойкость	AC-12 500000 циклов при 230 В, 1,5 А AC-15 500000 циклов при 230 В, 0,9 А DC-12 500000 циклов при 24 В, 1,5 А DC-13 500000 циклов при 24 В, 0,6 А
Коммутируемая способность [мА]	>= 10 мА при 12 В
Рабочая частота [Гц]	0,1 Гц 10 Гц (холостой ход)
Механическая износостойкость	10000000 циклов
[Uimp] номинальное импульсное напряжение	4 кВ
Часы	Отсутствует
Время реакции	50 мс (0→1) лестница 50 мс (1→0) лестница 50...255 мс (0→1) FBD 50...255 мс (1→0) FBD 10 мс (0→1) релейный выход 5 мс (1→0) релейный выход
Клеммы подключения	Винтовые 1 x 0.2...1 x 2.5 мм² полутвердый Винтовые 1 x 0.2...1 x 2.5 мм² твердый Винтовые 1 x 0.25...1 x 2.5 мм² гибкий с наконечником Винтовые 2 x 0.2...2 x 1.5 мм² твердый Винтовые 2 x 0.25...2 x 0.75 мм² гибкий с наконечником
Момент затяжки	0,5 Н.м
Категория перенапряжения	III conforming to IEC 60664-1
Масса нетто	0,38 кг
Степень защиты	IP20 (клеммная колодка) IP40 (передняя панель)
