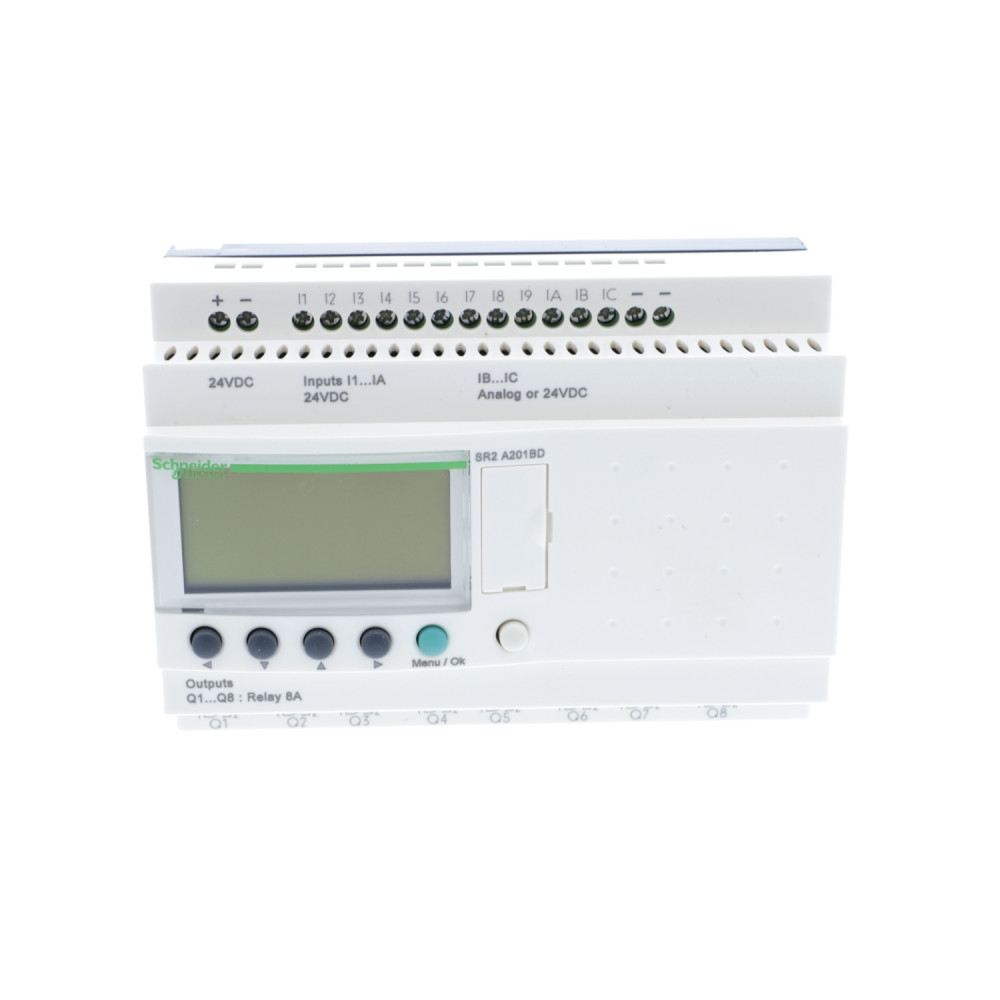

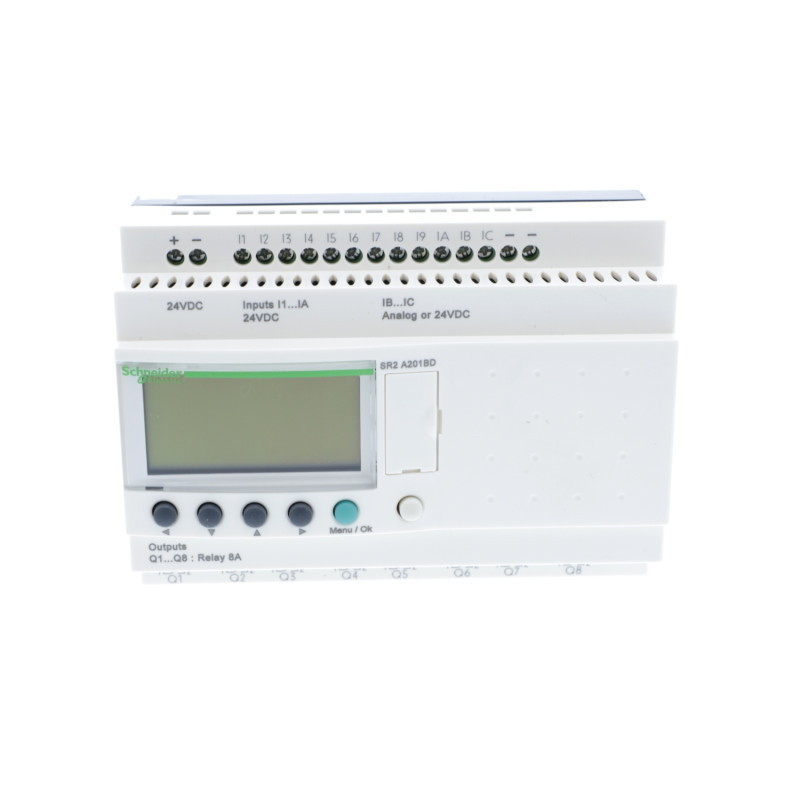

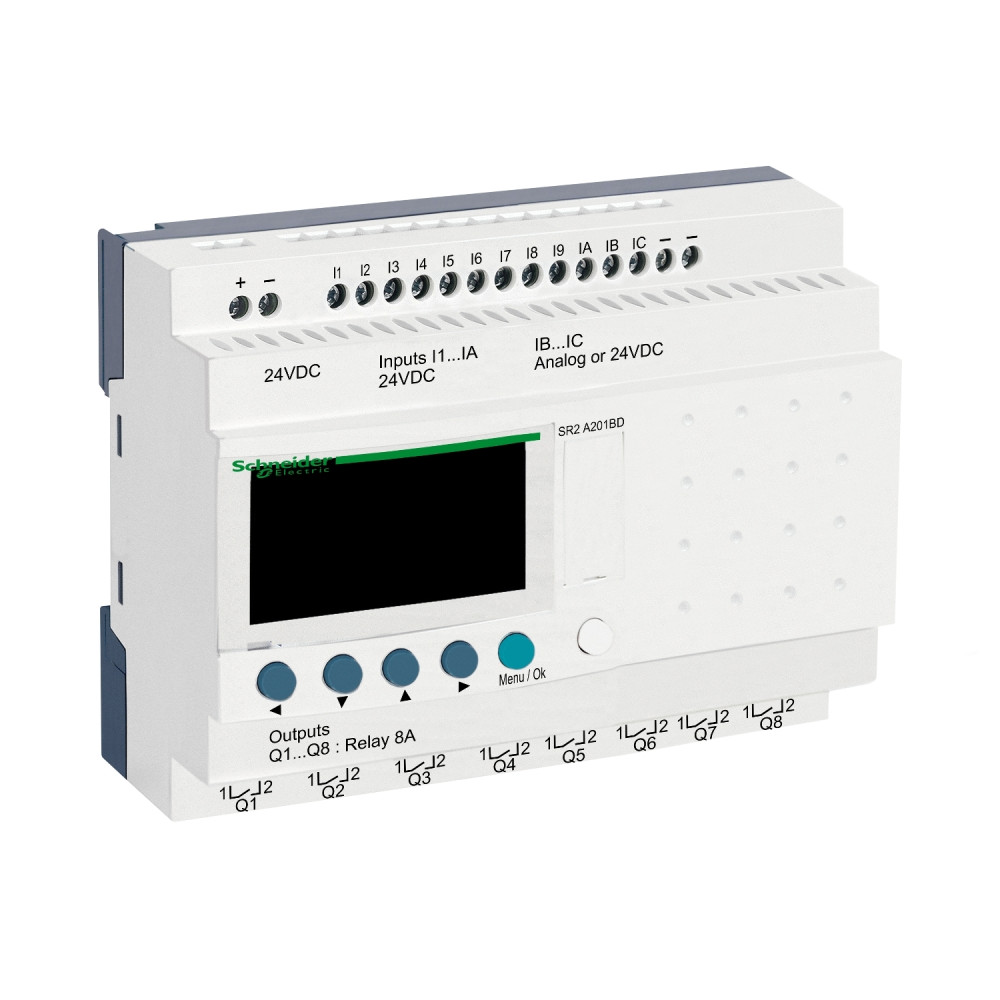

Интеллектуальное реле 20 входов/выходов 24V DC с дисплеем [SR2A201BD] Zelio Logic Schneider Electric

Интеллектуальное реле 20 вход/выход, дисплей, =24В, SR2A201BD

---

Этот продукт является частью ассортимента Zelio Logic, предложения интеллектуальных реле для простых систем автоматизации, которые имеют от 10 до 40 входов/выходов. Поставляется с дисплеем без часов. Проверяет память для хранения команд при каждом включении питания и от 0 до 240 с помощью релейной (лестничной) логики или линейной схемы регулирования. Простой в использовании Zelio Logic является подлинной альтернативой решениям, основанным на кабельной логике или специальным платам. Он предлагает 8 релейных выходов с нормально разомкнутым контактом и 12 дискретных входов. Он имеет номинальное питающее напряжение 24 В постоянного тока, максимальный ток питания 100 мА (без расширения) и потребляемую мощность 6 Вт без расширения. Это продукт со степенью защиты IP20 и IP40. Весит 0,38 кг. Этот продукт соответствует стандартам EN/IEC 61000-4-5, EN/IEC 61000-4-6 уровень 3, EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-12, EN/IEC 61000-4-11, EN/IEC 61 61000-4-2 уровень 3, EN/IEC 60068-2-27 Ea и EN/IEC 61000-4-4 уровень 3. Простой в выборе, установке и программировании Zelio Logic подходит для всех ваших программ. Гибкий, он предлагает вам выбор из 2 линеек, компактных или модульных, расширяемых и 2 языка программирования (FBD или LADDER).

---

Серия продукта	Zelio Logic
Тип изделия или компонент	Компактное интеллектуальное реле
Локальный дисплей	З
Количество линий схемы управления	0…240 с лестничным языком
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	24 В постоянный ток
Пределы напряжения питания	19,2…30 В
Максимальный ток источника питания	100 мА (без удлинителя)
Рассеиваемая мощность [Вт]	6 Вт без удлинителя
Защита от обратной полярности	З
Количество дискретных входов	12 согласно IEC 61131-2 Тип 1
Тип дискретного входа	Резистивный
Напряжение дискретного входа	24 В постоянное
Ток дискретного входа	4 мА
Частота событий	1 кГц
Порог напряжения (состояние 1)	>= 15 В для I1...IA и IH...IR >= 15 В для IB...IG
Порог напряжения (состояние 0)	<= 5 В для I1...IA и IH...IR <= 5 В для IB...IG
Текущий уровень 1 гарантирован	>= 2.2 мА (I1...IA и IH...IR) >= 1.2 мА (IB...IG)
Текущий уровень 0 гарантирован	<= 0.5 мА (IB...IG)
Совместимость входа	3-проводные датчики приближения PNP
Количество аналоговых входов	2
Тип аналогового входа	Режим синфазного сигнала
Диапазон аналогового входа	0...24 В 0...10 В
Максимальное допустимое напряжение	30 V
Разрешающая способность аналогового входа	8 бит
Младший разряд	39 мВ
Время преобразования	Цикл интеллектуального реле
Погрешность преобразования	+/- 5 % при 25 °C +/- 6.2 % при 55 °C
Стабильность и повторяемость	+/- 2 % при 55 °C
Рабочее расстояние	10 m between stations, with screened cable
Входное сопротивление	12 кОм для IB...IG аналог 12 кОм для IB...IG дискрет 7.4 кОм для I1...IA и IH...IR дискрет
Количество выходов	8 релейных
Пределы выходного напряжения	24...250 В AC 5...30 В DC
Тип контакта и соединения	Нормально открытый
Тепловой ток выхода	8 А на все 8 выходов
Электрическая износостойкость	AC-12 500000 циклов при 230 В, 1,5 А AC-15 500000 циклов при 230 В, 0,9 А DC-12 500000 циклов при 24 В, 1,5 А DC-13 500000 циклов при 24 В, 0,6 А
Коммутируемая способность [мА]	>= 10 мА при 12 В
Рабочая частота [Гц]	0,1 Гц 10 Гц (холостой ход)
Механическая износостойкость	10000000 циклов
[Uimp] номинальное импульсное напряжение	4 кВ
Часы	Отсутствуют
Время реакции	10 мс (0→1) 5 мс (1→0)
Клеммы подключения	Винтовые 1 x 0.2...1 x 2.5 мм² полутвердый Винтовые 1 x 0.2...1 x 2.5 мм² твердый Винтовые 1 x 0.25...1 x 2.5 мм² гибкий с наконечником Винтовые 2 x 0.2...2 x 1.5 мм² твердый Винтовые 2 x 0.25...2 x 0.75 мм² гибкий с наконечником
Момент затяжки	0,5 Н.м
Категория перенапряжения	III conforming to IEC 60664-1
Масса нетто	0,38 кг
Степень защиты	IP20 (клеммная колодка) IP40 (передняя панель)
