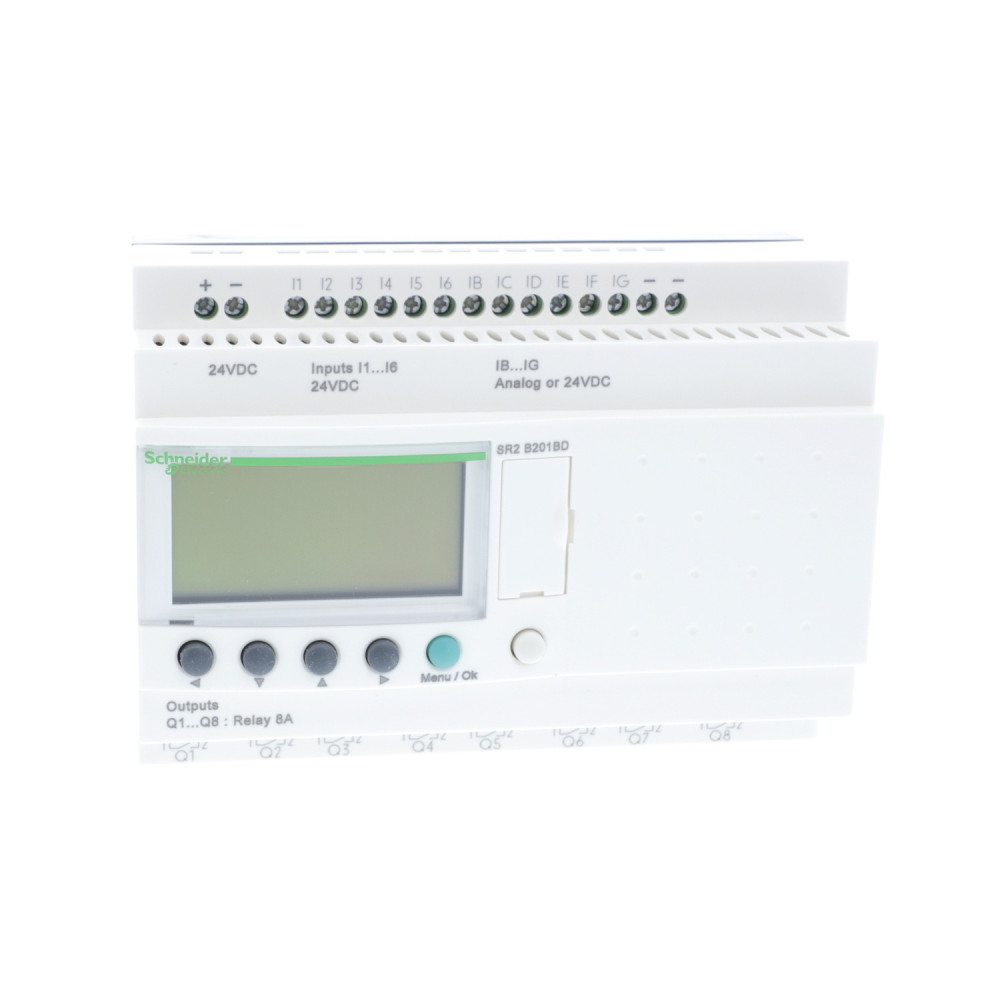

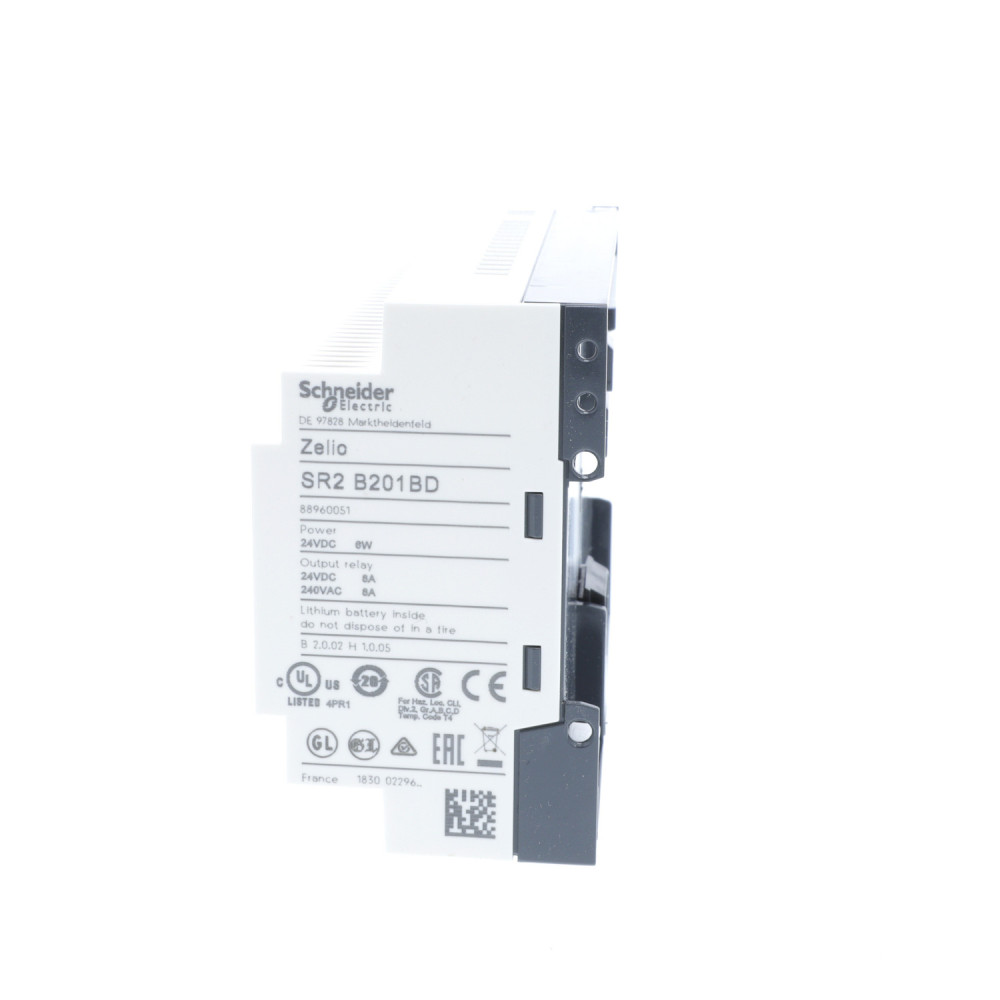

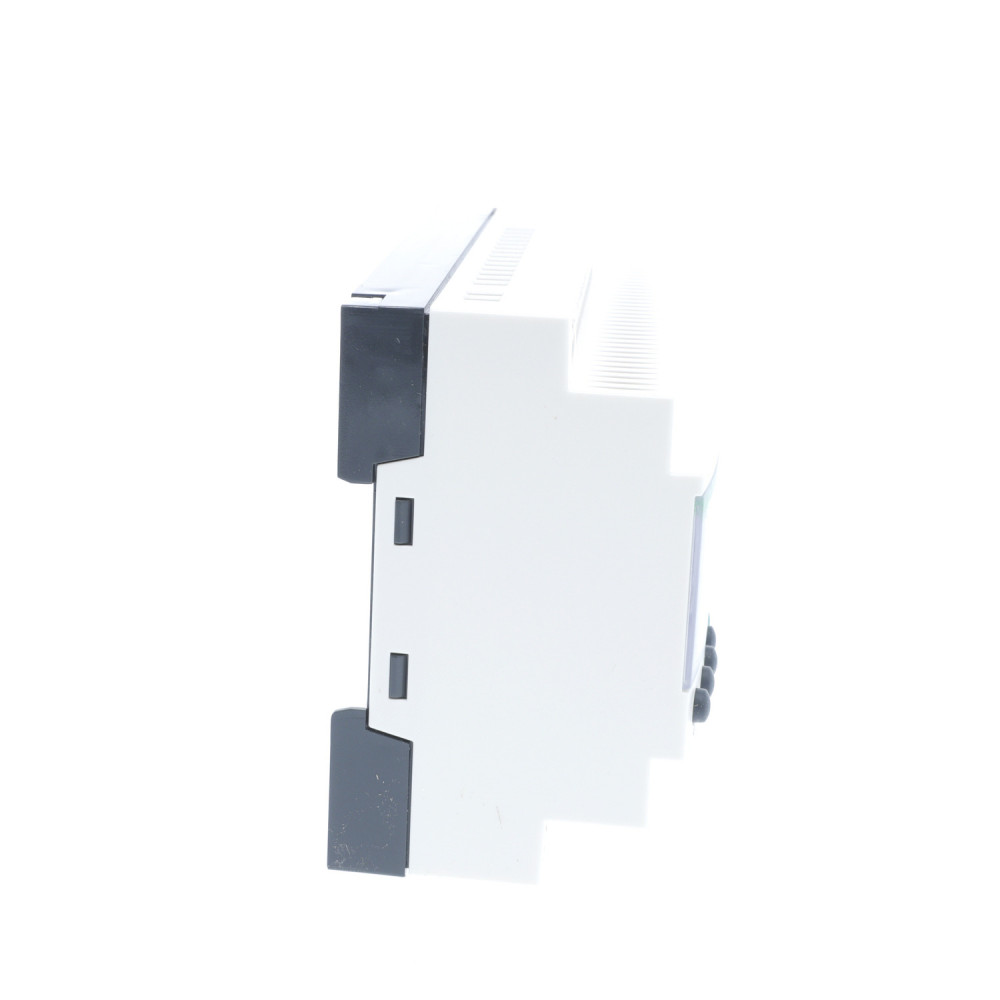

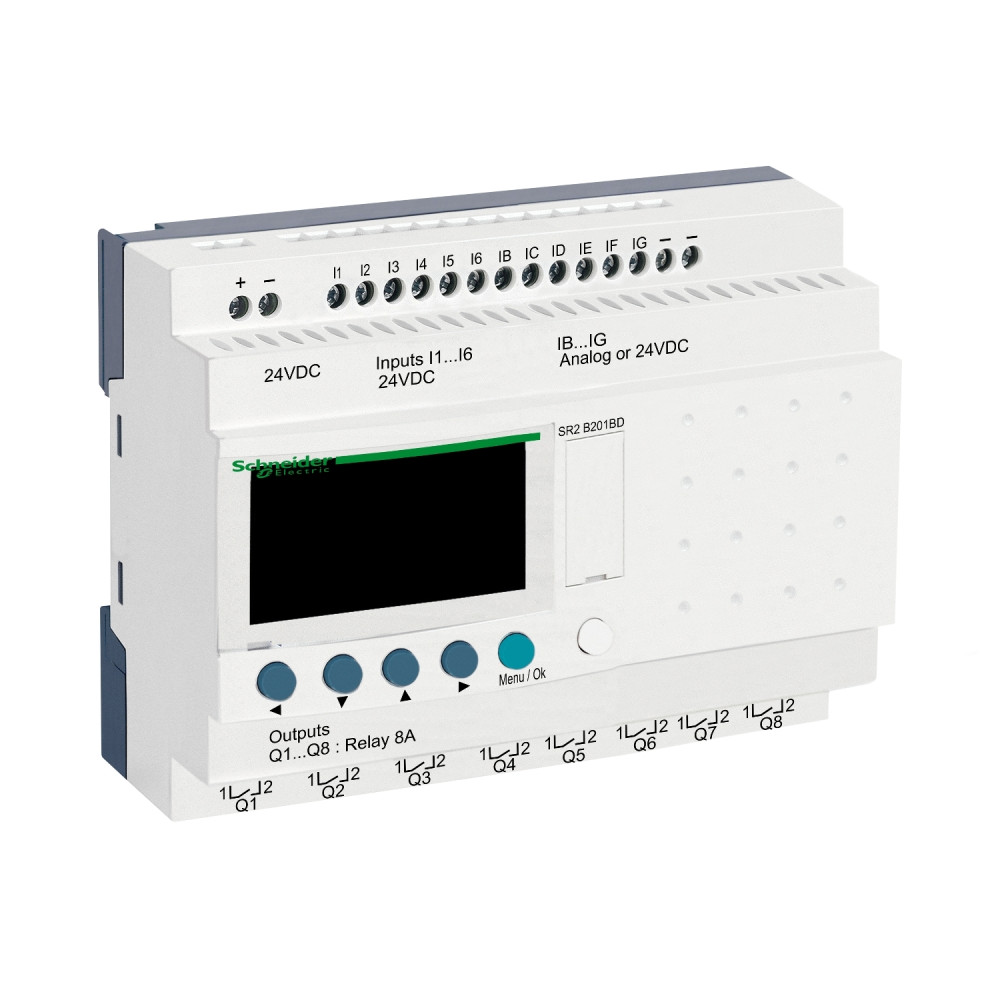

Интеллектуальное реле 20 входов/выходов 24V DC с дисплеем и часами [SR2B201BD] Zelio Logic Schneider Electric

Интеллектуальное реле 20 вход/выход, дисплей + часы, =24В, SR2B201BD

---

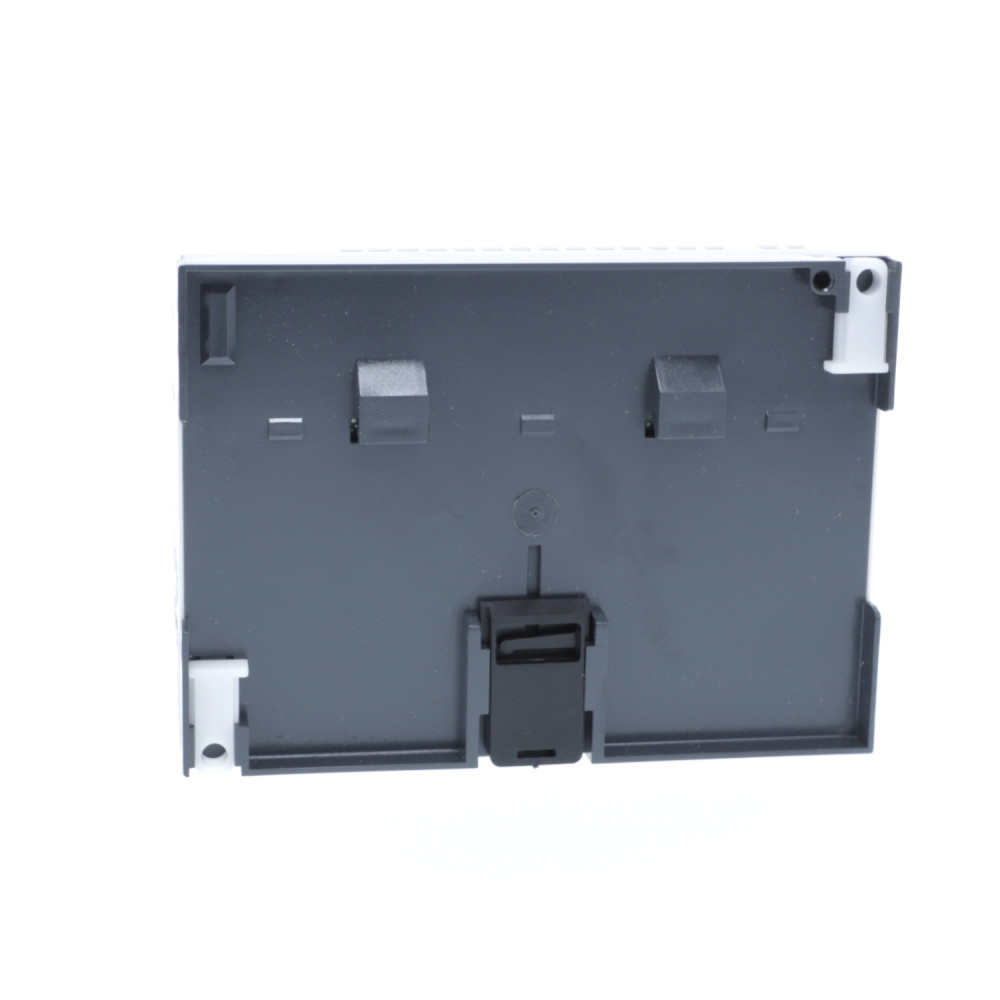

Это компактное интеллектуальное реле/программированный контроллер Zelio Logic SR2 использует 24 В напряжение питания постоянного тока. Он имеет 20 входов/выходов с винтовыми клеммами. Обладает компактной конструкцией, позволяющей устанавливать его на DIN-рейку. Он также предлагает простое программирование, отображение и диагностику неполадок, дисплей и кнопки навигации. Его простая 'ladder' логика делает его адаптированным для неспециалистов.

---

Серия продукта	Zelio Logic
Тип изделия или компонента	Компактное интеллектуальное реле
Локальный дисплей	С
Количество линий схемы управления	0…240 с лестничным программированием 0…500 с FBD программированием
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	24 В постоянный ток
Пределы напряжения питания	19,2…30 В
Максимальный ток источника питания	100 мА (без удлинителя)
Рассеиваемая мощность [Вт]	6 Вт без удлинителя
Защита от обратной полярности	С
Количество дискретных входов	12 согласно IEC 61131-2 Тип 1
Тип дискретного входа	Резистивный
Напряжение дискретного входа	24 В постоянный ток
Ток дискретного входа	4 мА
Частота событий	1 кГц
Пороговое напряжение (состояние 1)	>= 15 В
Пороговое напряжение (состояние 0)	<= 5 В
Текущее состояние 1 гарантировано	>= 1.2 мА / >= 2.2 мА
Текущее состояние 0 гарантировано	<= 0.75 мА / <= 0.75 мА
Совместимость входа	3-проводные датчики приближения PNP
Количество аналоговых входов	6
Тип аналогового входа	Режим синфазного сигнала
Диапазон аналогового входа	0…24 В / 0…10 В
Тип датчика температуры	NTC 10k, NTC 1000k, KTY81 210/220/221/222/250, Pt 500
Максимальное допустимое напряжение	30 В
Разрешающая способность аналогового входа	8 бит
Младший бит	39 мВ
Количество выходов	8 реле
Пределы выходного напряжения	24…250 В перем. ток / 5…30 В пост. ток
Тип контакта и соединения	Нормально открытый
Выходной тепловой ток	8 А на все 8 выходов
Электрическая износостойкость	AC-12/AC-15/DC-12/DC-13 до 500000 циклов
Коммутационная способность [мА]	>= 10 мА на 12 В
Рабочая частота [Гц]	0,1 Гц / 10 Гц
Механическая износостойкость	10000000 циклов
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Часы	С
Время реакции	10 мс / 5 мс
Клеммы подключения	Винтовые 1x0.2…2.5мм² / 2x0.2…1.5мм² / 2x0.25…0.75мм²
Момент затяжки	0,5 Н.м
Категория перенапряжения	III
Масса нетто	0,38 кг
Степень защиты	IP20 / IP40
