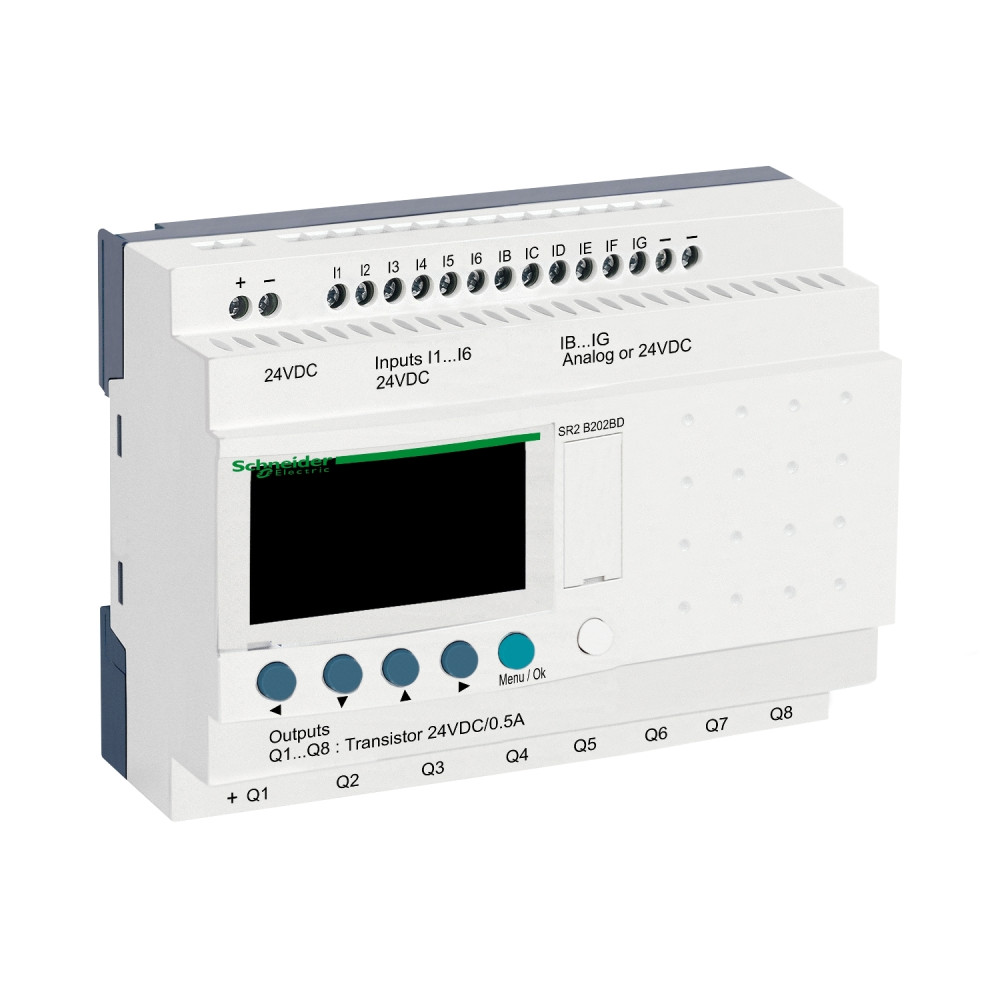

Интеллектуальное реле 20 входов/выходов 24V DC с дисплеем и часами [SR2B202BD] Zelio Logic Schneider Electric

Интеллектуальное реле 20 вход/выход, дисплей + часы, =24В, SR2B202BD

---

Этот продукт является частью Smart Relay – Zelio Logic SR2/SR3, предложения простых систем автоматизации от 10 до 40 входов/выходов. Это компактное интеллектуальное реле Zelio Logic имеет 20 входов/выходов, локальный дисплей, линии от 0 до 240 с языком релейной (лестничной) логики и от 0 до 500 FBD (диаграммы функциональных блоков) программируемой линейной схемы регулирования. Это модуль с номинальным питающим напряжением 24 В постоянного тока и временем цикла от 6 до 90 мс. Он предлагает 12 резистивных дискретных входов с 24 В напряжением постоянного тока, 6 аналоговых входов с диапазонами от 0 В до 10 В, 0 В до 12 В и 8 транзисторных выходов с напряжением 24 В. Это продукт со степенью защиты IP20 и IP40. Весит 0,28 кг. Основным применением этого модуля есть промышленность и строительство, сфера услуг. Этот продукт сертифицирован C-Tick, GL, UL, CSA и ГОСТ. Он отвечает стандартам EN/IEC 60068-2-6 Fc и EN/IEC 61000-4-11. Простой в использовании Zelio Logic предлагает подлинные альтернативные решения на основе кабельной логики или специальных плат.

---

Серия продукта	Zelio Logic
Тип изделия или компонента	Компактное интеллектуальное реле
Локальный дисплей	С
Количество линий схемы управления	0…240 с лестничным программированием 0…500 с FBD программированием
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	24 В постоянный ток
Пределы напряжения питания	19,2…30 В
Максимальный ток источника питания	100 мА (без удлинителя)
Рассеиваемая мощность [Вт]	3 Вт без удлинителя
Защита от обратной полярности	С
Количество дискретных входов	12 согласно IEC 61131-2 Тип 1
Тип дискретного входа	Резистивный
Напряжение дискретного входа	24 В постоянный ток
Ток дискретного входа	4 мА
Частота событий	1 кГц
Пороговое напряжение (состояние 1)	>= 15 В
Пороговое напряжение (состояние 0)	<= 5 В
Текущее состояние 1 гарантировано	>= 1,2 мА / >= 2,2 мА
Текущее состояние 0 гарантировано	<= 0,5 мА / <= 0,75 мА
Совместимость входа	3-проводные датчики приближения PNP
Количество аналоговых входов	6
Тип аналогового входа	Режим синфазного сигнала
Диапазон аналогового входа	0…10 В / 0…24 В
Тип датчика температуры	NTC 10k, NTC 1000k, KTY81, Pt500
Максимальное допустимое напряжение	30 В
Разрешающая способность аналогового входа	8 бит
Младший бит	39 мВ
Количество выходов	8 транзистор
Выходное напряжение	24 В транзисторный выход
Пределы выходного напряжения	19,2…30 В постоянный ток
Ток нагрузки	0,5…0,625 А
[Ures] остаточное напряжение	2 В в состоянии 1
Защита от перегрузки	С
Защита от короткого замыкания	С
Защита от перенапряжения	С
Часы	С
Время реакции	<= 1 мс (0→1 / 1→0)
Клеммы подключения	Винтовые 1 x 0.2…2.5 мм² полутвердый / твердый / гибкий с наконечником Винтовые 2 x 0.2…1.5 мм² твердый Винтовые 2 x 0.25…0.75 мм² гибкий с наконечником
Момент затяжки	0,5 Н.м
Категория перенапряжения	III conforming to IEC 60664-1
Масса нетто	0,28 кг
Степень защиты	IP20 (клеммная колодка) IP40 (передняя панель)
