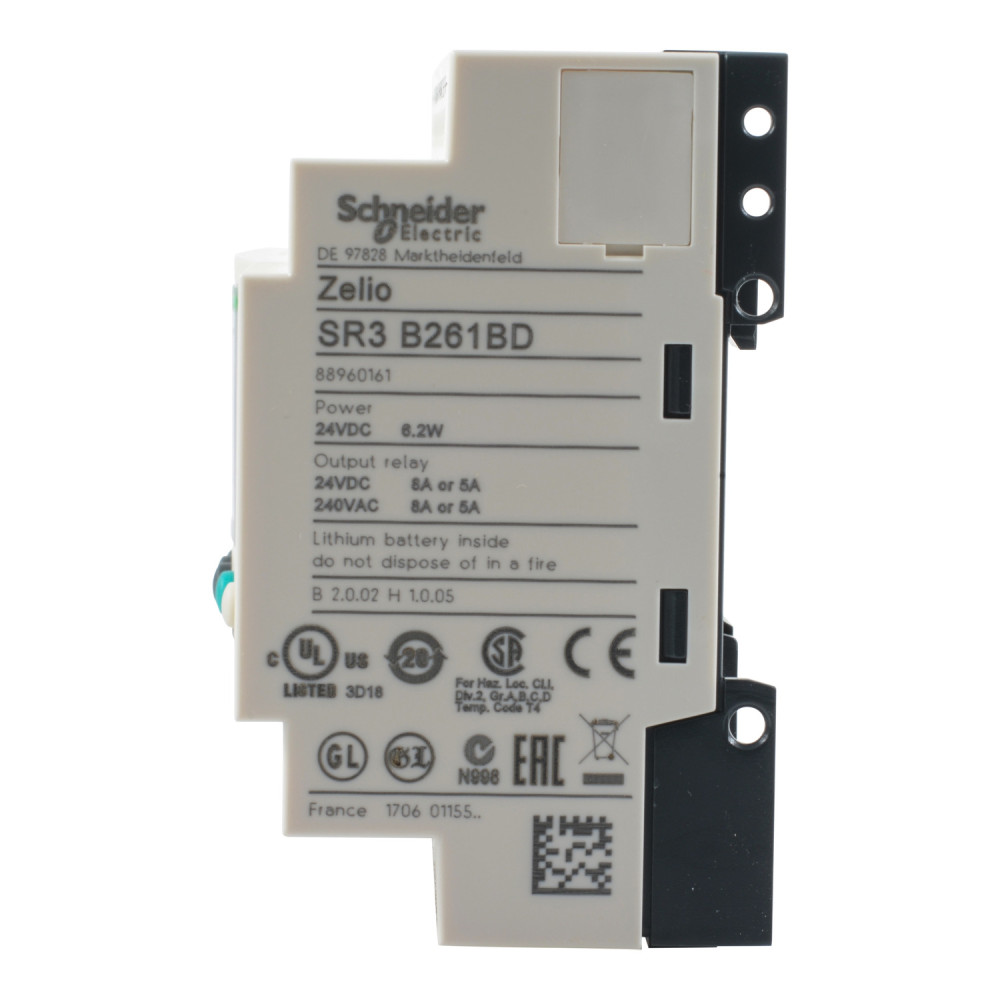

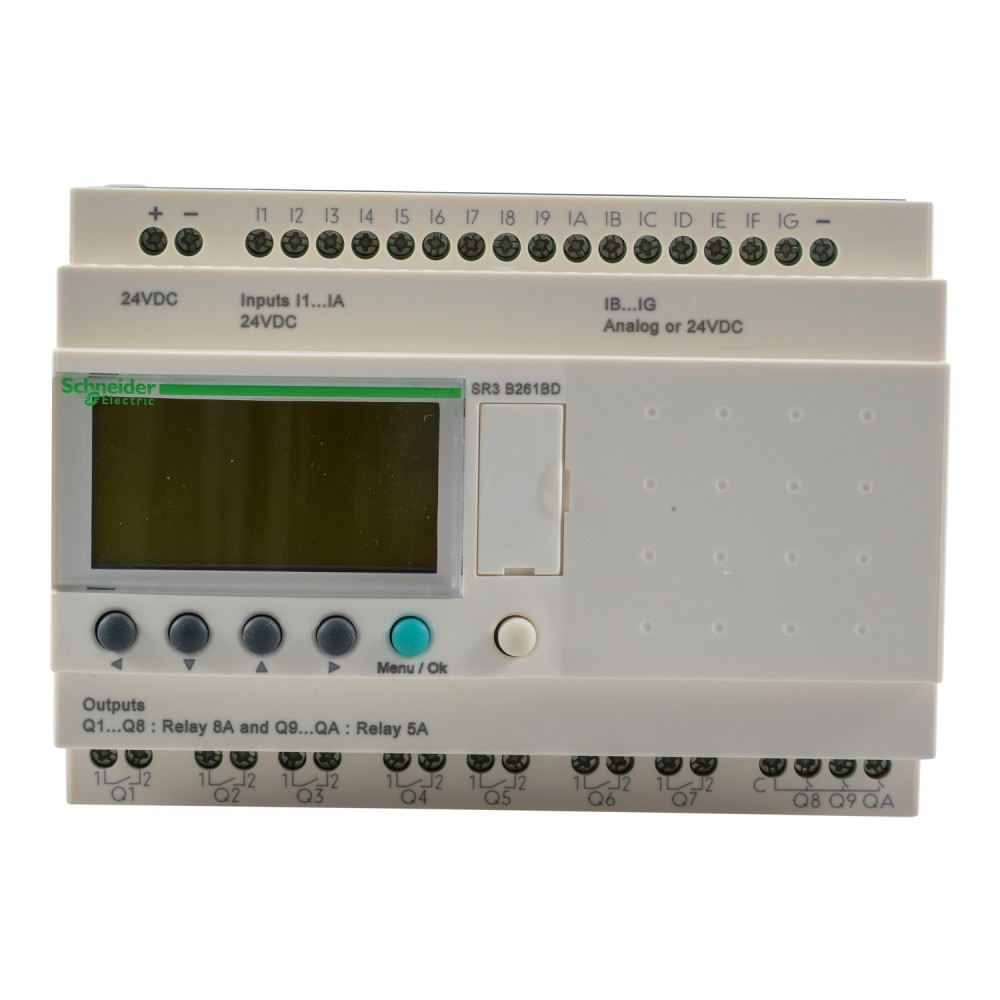

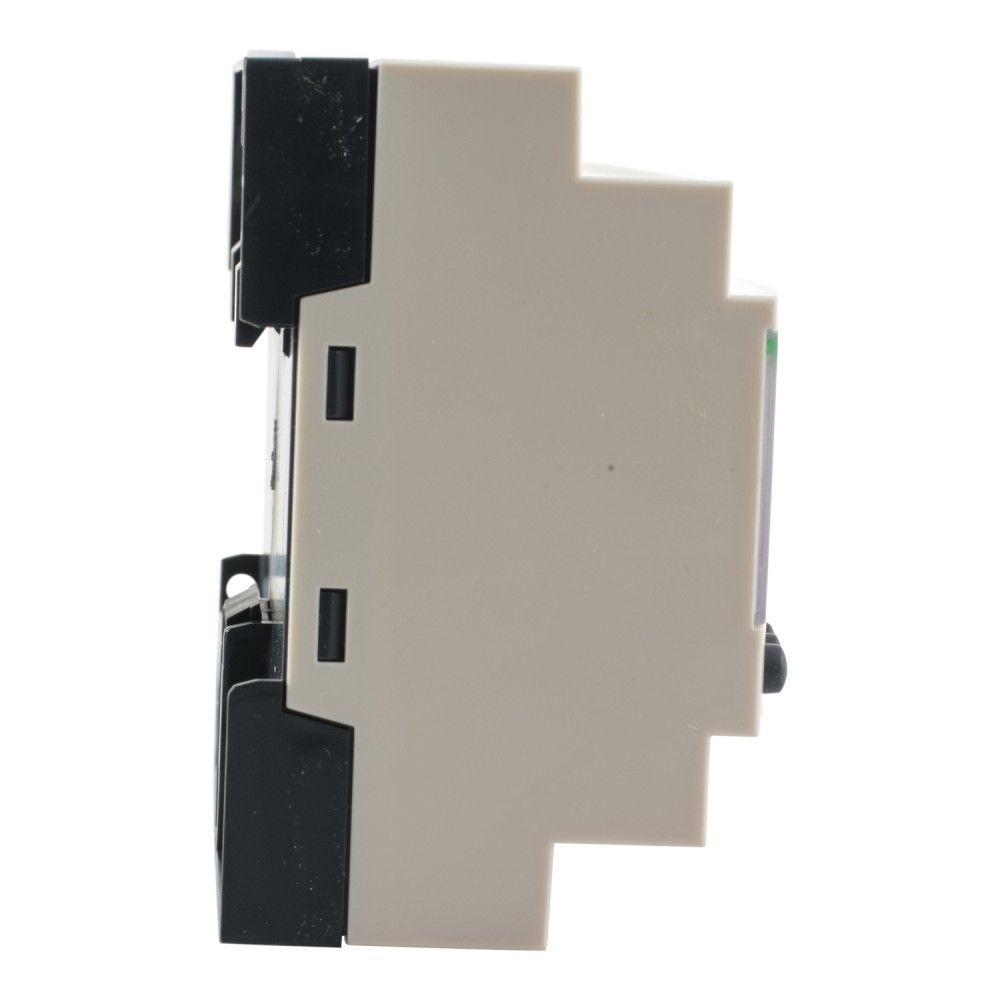

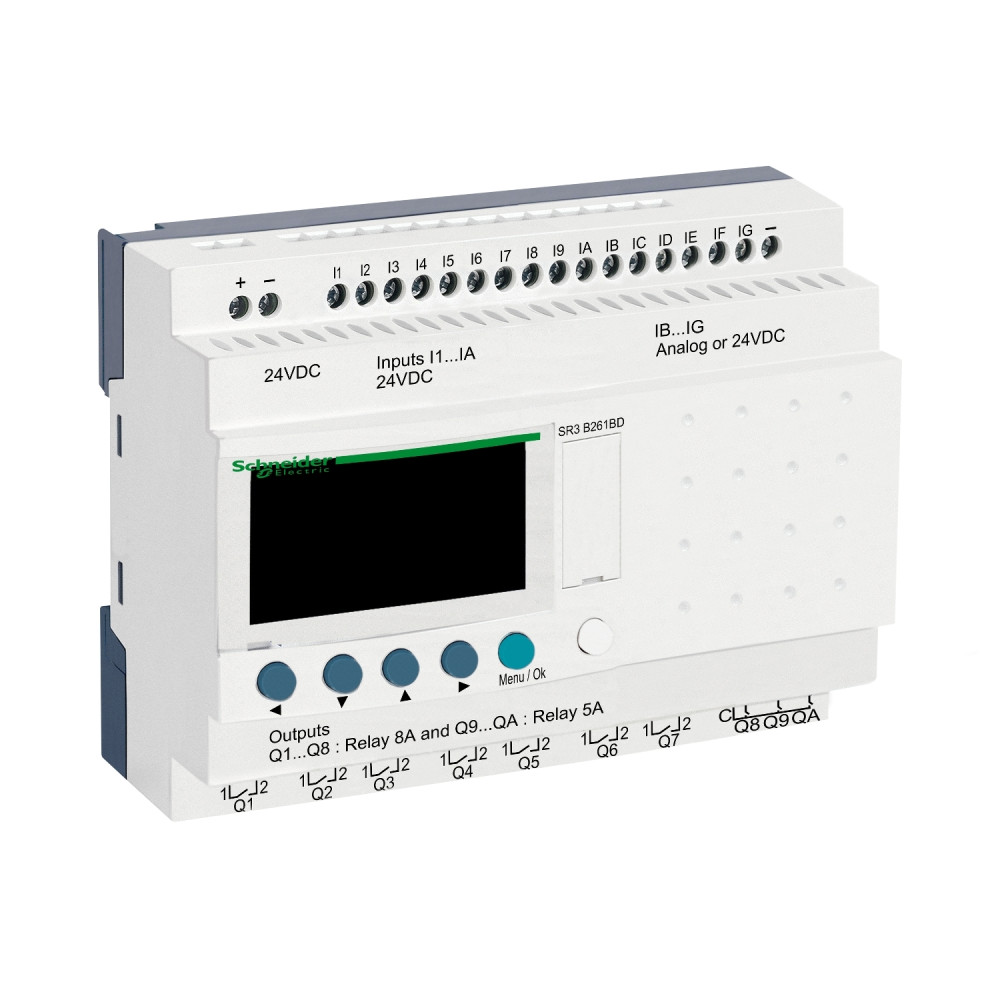

Интеллектуальное реле 26 входов/выходов 24V DC с дисплеем и часами [SR3B261BD] Zelio Logic Schneider Electric

Интеллектуальное реле 26 вход/выход, =24В дисплей + часы, SR3B261BD

---

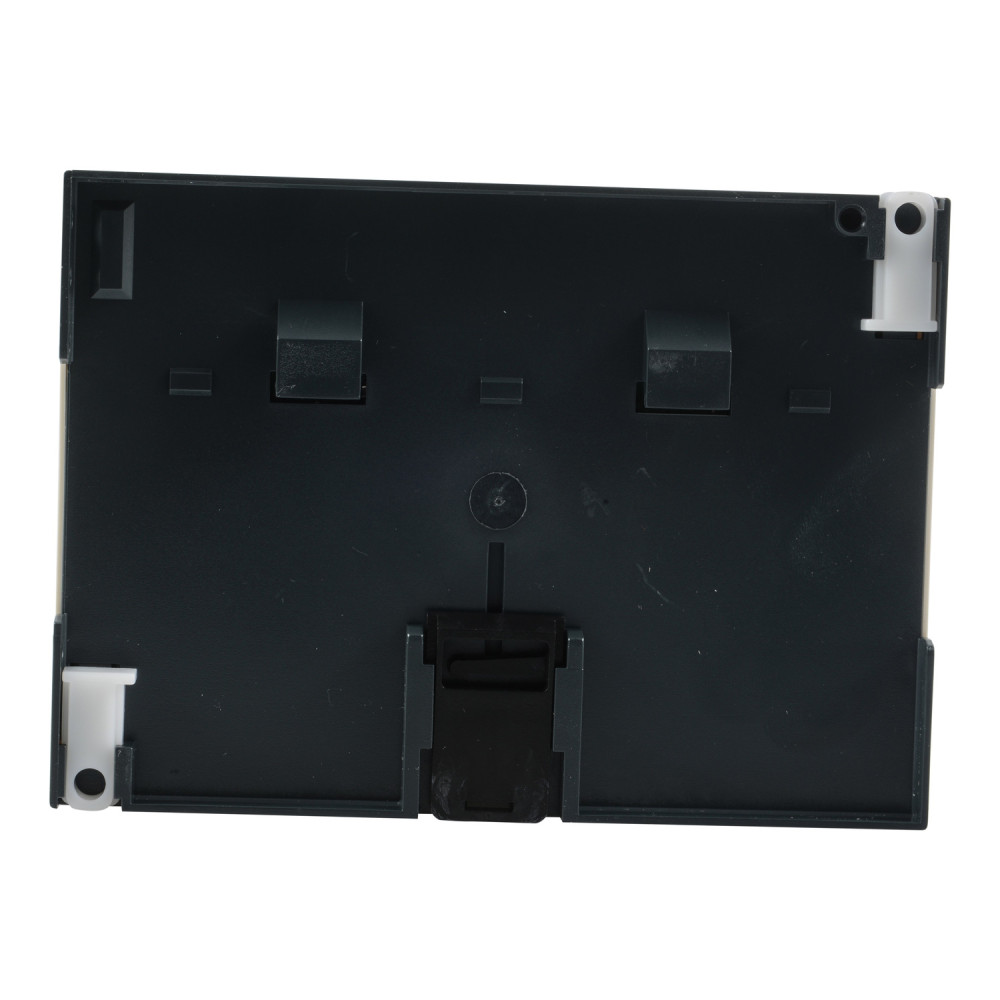

Это компактное интеллектуальное реле/программированный контроллер Zelio Logic SR3 использует 24 В напряжение питания постоянного тока. Он имеет 26 входов/выходов с винтовыми клеммами. Обладает компактной конструкцией, позволяющей устанавливать его на DIN-рейку. Он также предлагает простое программирование, отображение и диагностику неполадок, дисплей и кнопки навигации. Его простая 'ladder' логика делает его адаптированным для неспециалистов.

---

Серия продукта	Zelio Logic
Тип изделия или компонент	Модульное интеллектуальное реле
Локальный дисплей	З
Количество линий схемы управления	0…500 с FBD программированием 0…240 с лестничным языком
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
[Us] номинальное напряжение питания	24 В
Пределы напряжения питания	19,2…30 В
Максимальный ток источника питания	190 мА (без удлинителя) 300 мА (с удлинителями)
Рассеиваемая мощность [Вт]	6 Вт без удлинителя 10 Вт с удлинителями
Защита от обратной полярности	З
Количество дискретных входов	16 согласно IEC 61131-2 Тип 1
Тип дискретного входа	Резистивный
Напряжение дискретного входа	24 В постоянное
Ток дискретного входа	4 мА
Частота событий	1 кГц
Порог напряжения (состояние 1)	>= 15 В для I1...IA и IH...IR >= 15 В для IB...IG
Порог напряжения (состояние 0)	<= 5 В для I1...IA и IH...IR <= 5 В для IB...IG
Текущий уровень 1 гарантирован	>= 2.2 мА (I1...IA и IH...IR) >= 1.2 мА (IB...IG)
Текущий уровень 0 гарантирован	<= 0.75 мА (I1...IA и IH...IR) <= 0.5 мА (IB...IG)
Совместимость входа	3-проводные датчики приближения PNP
Количество аналоговых входов	6
Тип аналогового входа	Режим синфазного сигнала
Диапазон аналогового входа	0...10 В 0...24 В
Тип датчика температуры	NTC 10k NTC 1000k KTY81 210/220/221/222/250 Pt 500
Максимальное допустимое напряжение	30 V
Разрешающая способность аналогового входа	8 бит
Младший разряд	39 мВ
Время преобразования	Цикл интеллектуального реле
Погрешность преобразования	+/- 5 % при 25 °C +/- 6.2 % при 55 °C
Стабильность и повторяемость	+/- 2 % при 55 °C
Рабочее расстояние	10 m между станциями, экранированный кабель
Входное сопротивление	12 кОм для IB...IG аналог 12 кОм для IB...IG дискрет 7.4 кОм для I1...IA и IH...IR дискрет
Количество выходов	10 релейных
Пределы выходного напряжения	24...250 В AC 5...30 В DC
Тип контакта и соединения	Нормально открытый
Тепловой ток выхода	5 А на 2 выхода 8 А на 8 выходов
Электрическая износостойкость	AC-12 500000 циклов при 230 В, 1,5 А AC-15 500000 циклов при 230 В, 0,9 А DC-12 500000 циклов при 24 В, 1,5 А DC-13 500000 циклов при 24 В, 0,6 А
Коммутируемая способность [мА]	>= 10 мА при 12 В
Рабочая частота [Гц]	0,1 Гц (при Ie) 10 Гц (холостой ход)
Механическая износостойкость	10000000 циклов
[Uimp] номинальное импульсное напряжение	4 кВ
Часы	З
Время реакции	10 мс (0→1) 5 мс (1→0)
Клеммы подключения	Винтовые 1 x 0.2...1 x 2.5 мм² полутвердый Винтовые 1 x 0.2...1 x 2.5 мм² твердый Винтовые 1 x 0.25...1 x 2.5 мм² гибкий с наконечником Винтовые 2 x 0.2...2 x 1.5 мм² твердый Винтовые 2 x 0.25...2 x 0.75 мм² гибкий с наконечником
Момент затяжки	0,5 Н.м
Категория перенапряжения	III conforming to IEC 60664-1
Масса нетто	0,4 кг
Степень защиты	IP20 (клеммная колодка) IP40 (передняя панель)
