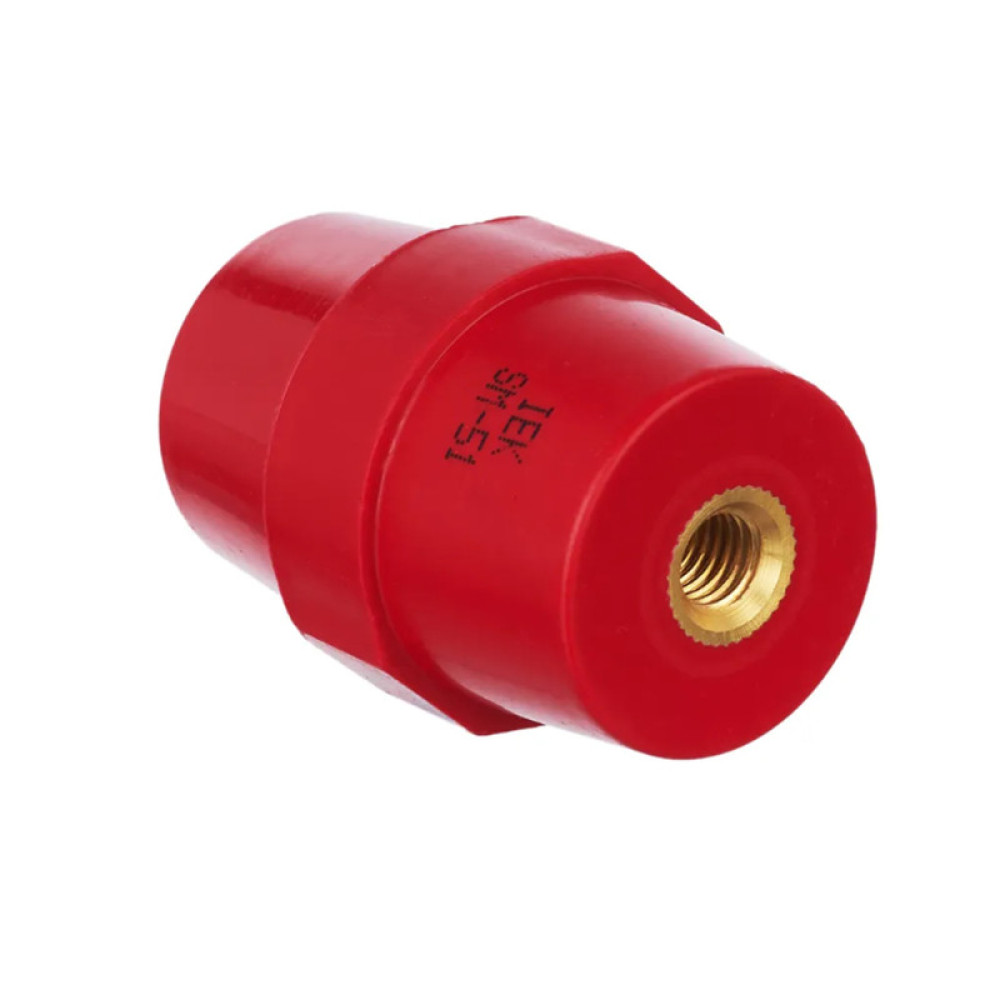

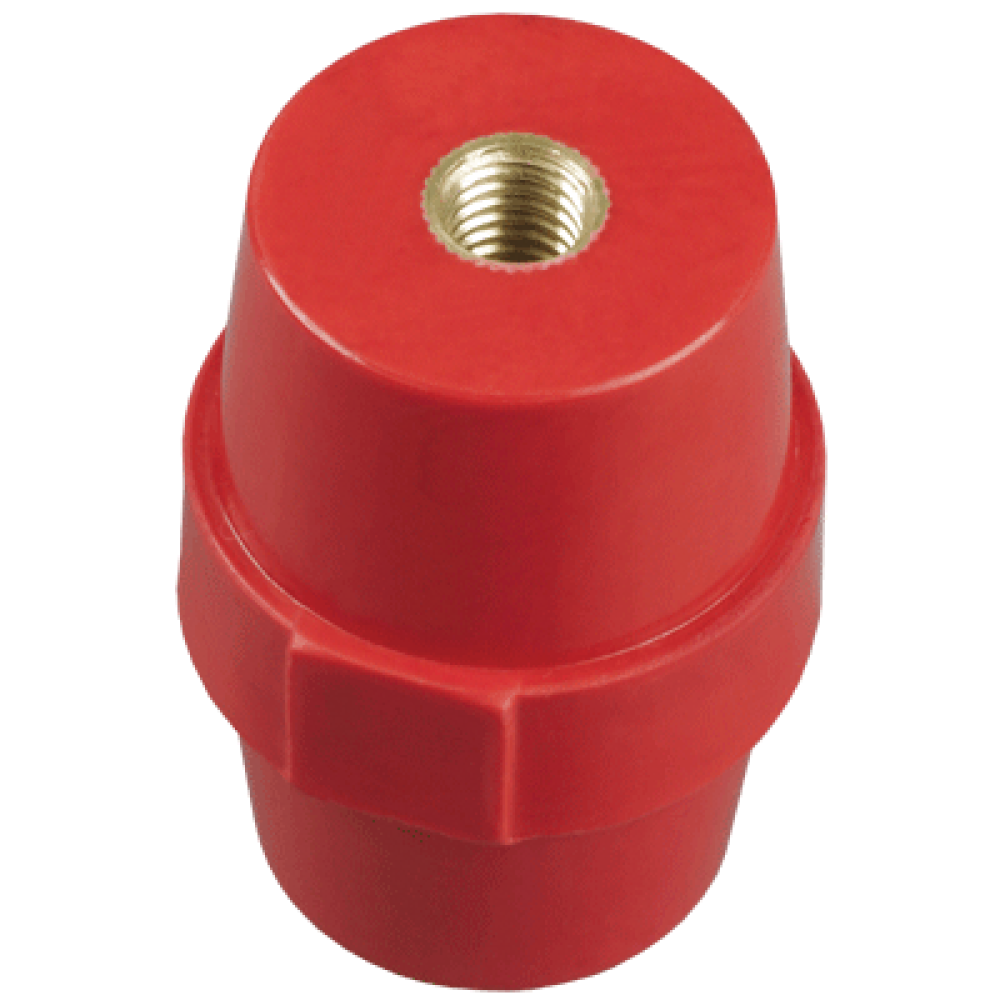

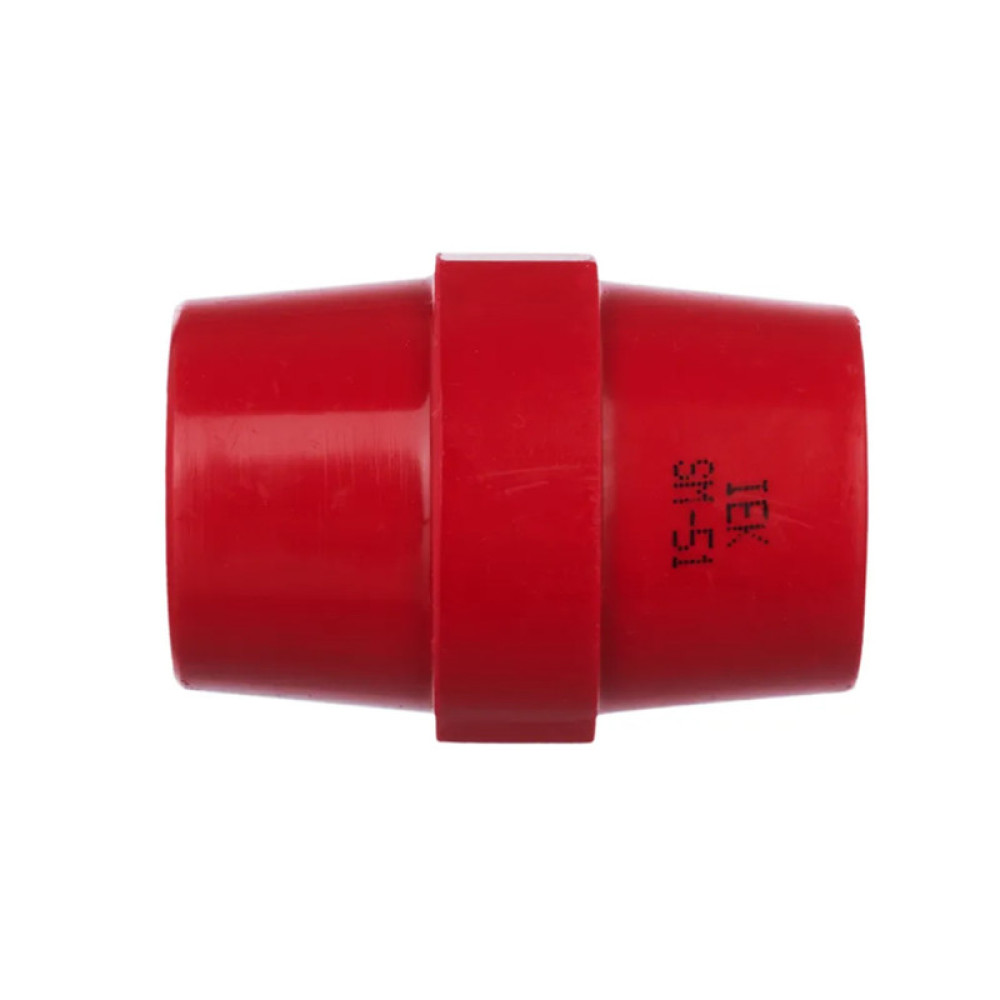

Изолятор-держатель силовой шины 15кВ высота 51мм М8 без болта [YIS11-51-15] SM51 УЕК

Изолятор SM51 М8 силовой УЕК, YIS11-51-15

---

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

---

Количество полюсов:	1
Макс номин ток:	680А
Расстояние между шинами:	50...125мм
Номин раб напряжение:	1000В
Выдерж напряж грозового импульса:	15.0кВ
Механ разрушающая сила на изгиб:	20кН
Механ разрушающий крутящий момент:	0.8кНм
Вес:	88г

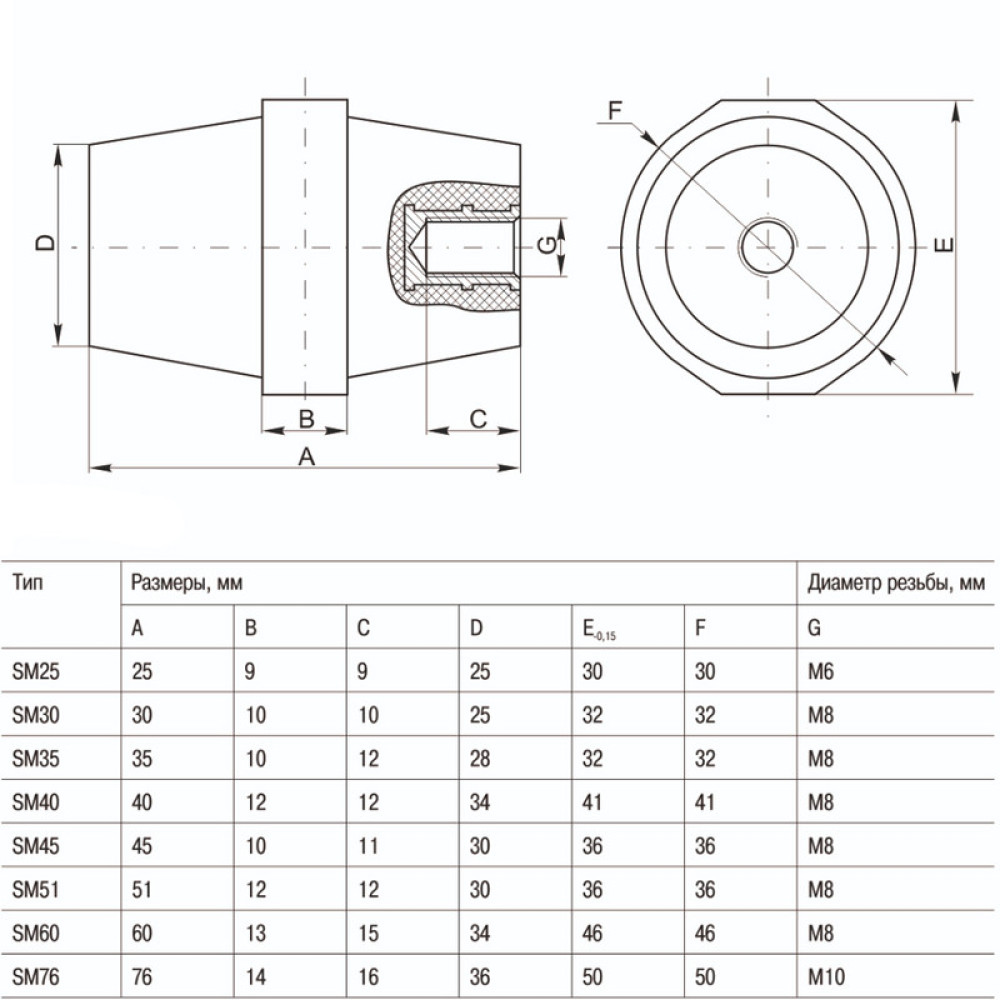

Наибольший наружн диаметр:	36мм
Наименьший наружн диаметр:	30мм
Длина резьбы:	12мм
Метрический размер резьбы - М:	8мм
Температура эксплуатации:	-40...+60°C
Высота:	51.0мм
Цвет:	Красный
Материал:	Полимерный материал
Вид или марка материала:	Полиамид усиленный стекловолокном
Тип конструкции:	Изолятор SM
Макс номин напряжение:	1000А
