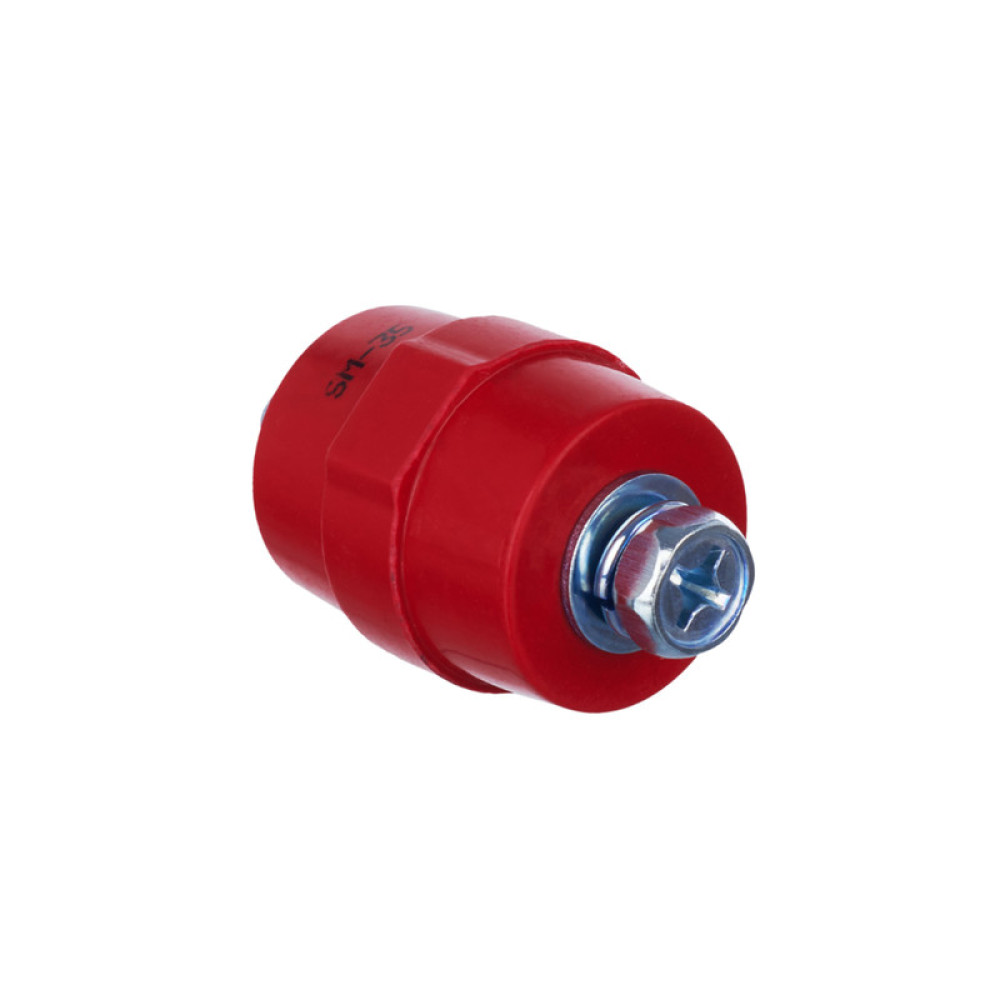

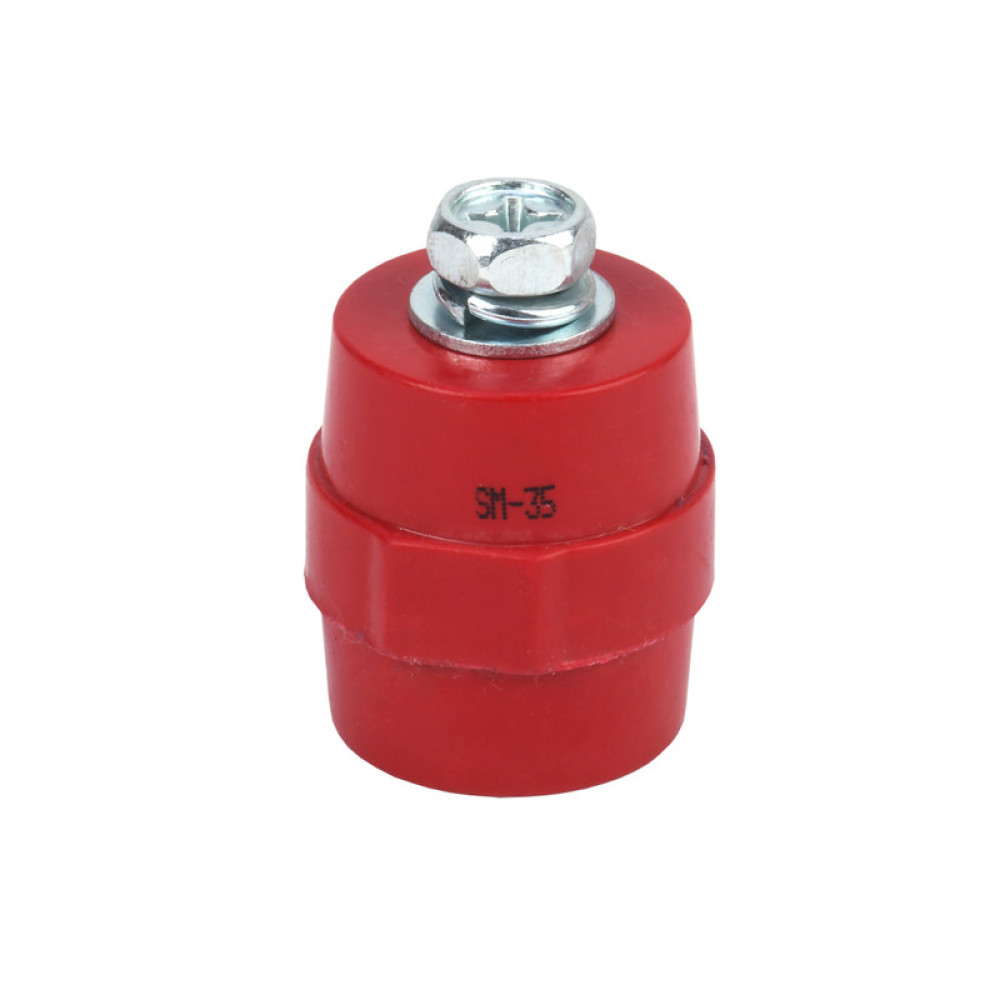

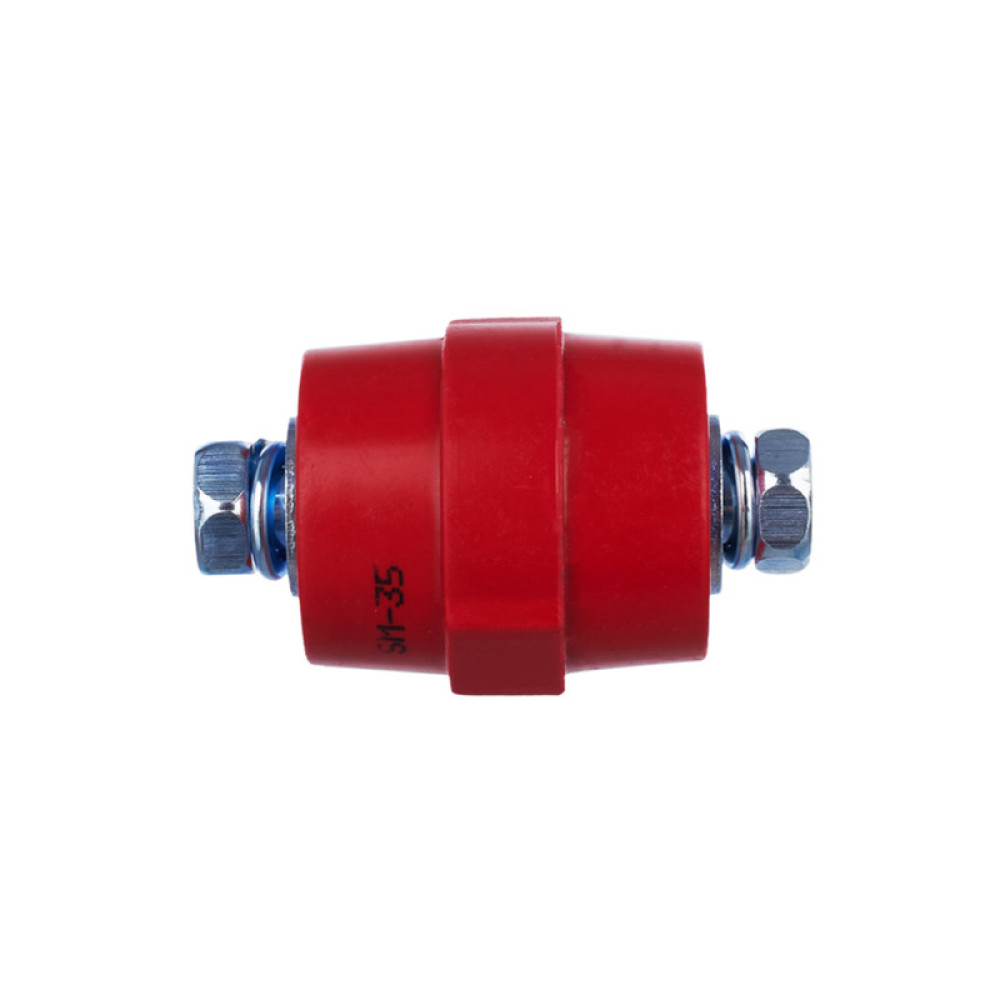

Изолятор-держатель силовой шины 10кВ высота 35мм М8 с болтом [YIS11-35-10-B-U] SM35 УEK

Изолятор SM35 М8 силовой с болтом УEK, YIS11-35-10-B-U

---

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

---

Количество полюсов	1
Тип конструкции	Изолятор SM
Макс. номин. ток А	380
Метрический размер резьбы - М	8
Пакет шин 5(3), 10(2)	Нет
Вид или марка материала	Полиамид усиленный стекловолокном
Высота мм	35.0
Выдерж напряж грозового импульса кВ	10.0
Длина резьбы мм	12
Номин раб напряжение В	1000
Механ разрушающий крутящий момент кНм	0.6
Температура эксплуатации °C	-40...60
Наименьший наружн диаметр мм	28
Механ разрушающая сила на изгиб кН	10
Цвет	Красный
Кол-во болтов на изолятор шт	2
Наибольший наружн диаметр мм	32
Материал	Полимерный материал
Расстояние между шинами мм	50...125
