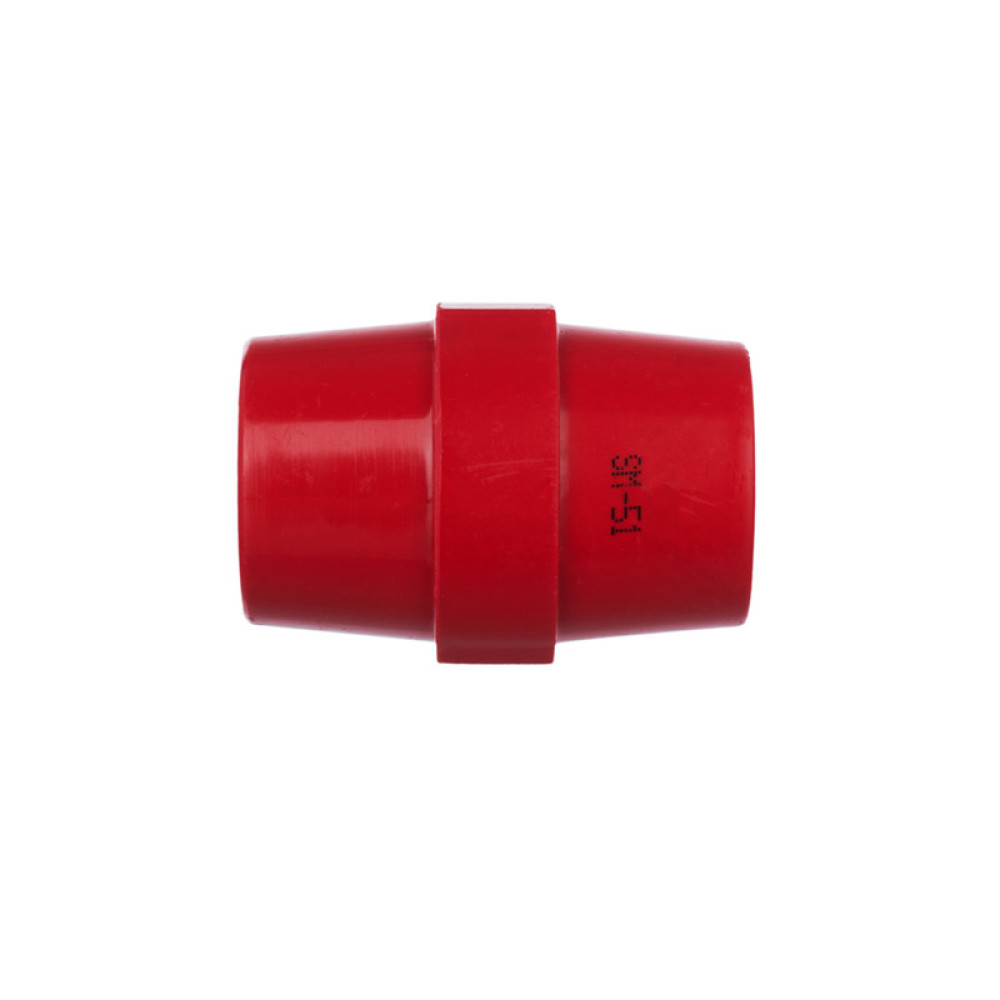

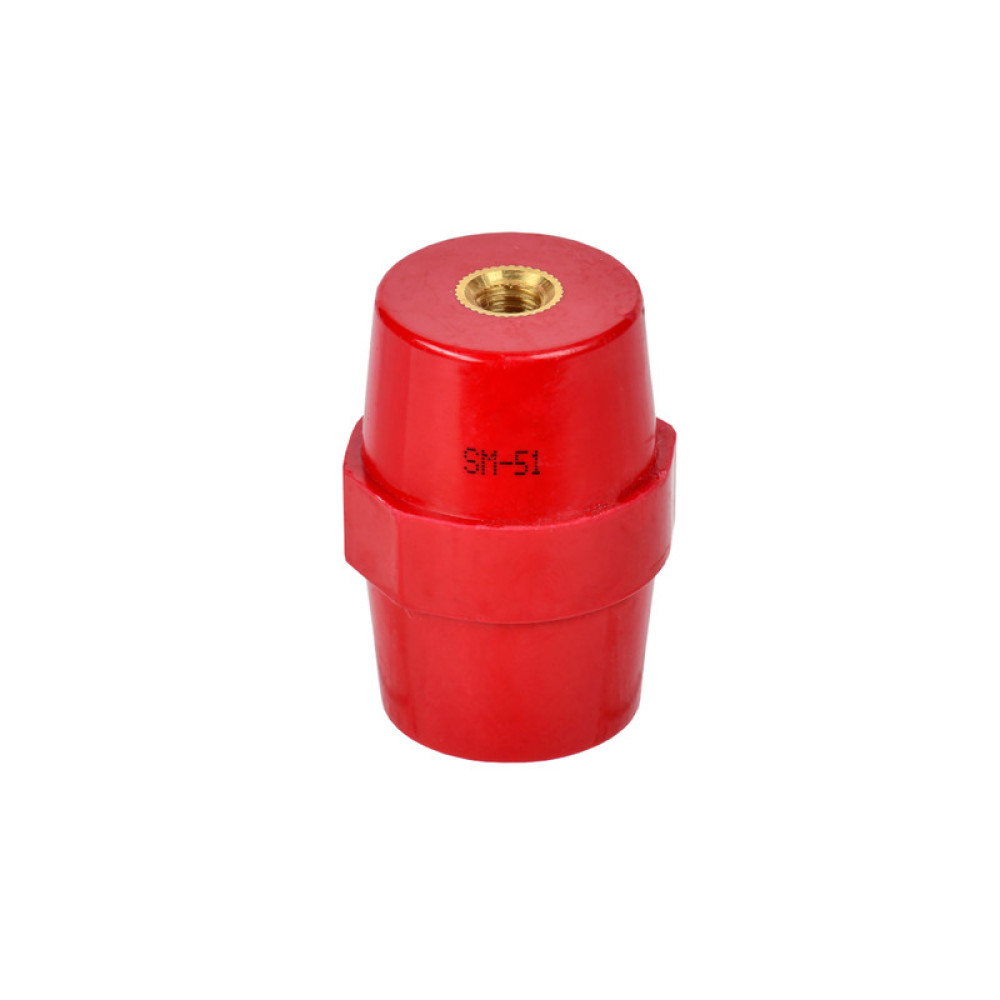

Изолятор-держатель силовой шины 15кВ высота 51мм М8 без болта [YIS11-51-15-U] SM51 УEK

Изолятор SM51 М8 силовой УEK, YIS11-51-15-U

---

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

---

Количество полюсов	1
Тип конструкции	Изолятор SM
Макс. номин. ток А	680
Метрический размер резьбы - М	8
Пакет шин 5(3), 10(2)	Нет
Цвет	Красный
Вид или марка материала	Полиамид усиленный стекловолокном
Расстояние между шинами мм	50...125
Высота мм	51.0
Механ разрушающая сила на изгиб кН	20
Вес г	88
Температура эксплуатации °C	-40...60
Механ разрушающий крутящий момент кНм	0.8
Длина резьбы мм	12
Наибольший наружн диаметр мм	36
Выдерж напряж грозового импульса кВ	15.0
Материал	Полимерный материал
Номин раб напряжение В	1000
Наименьший наружн диаметр мм	30
