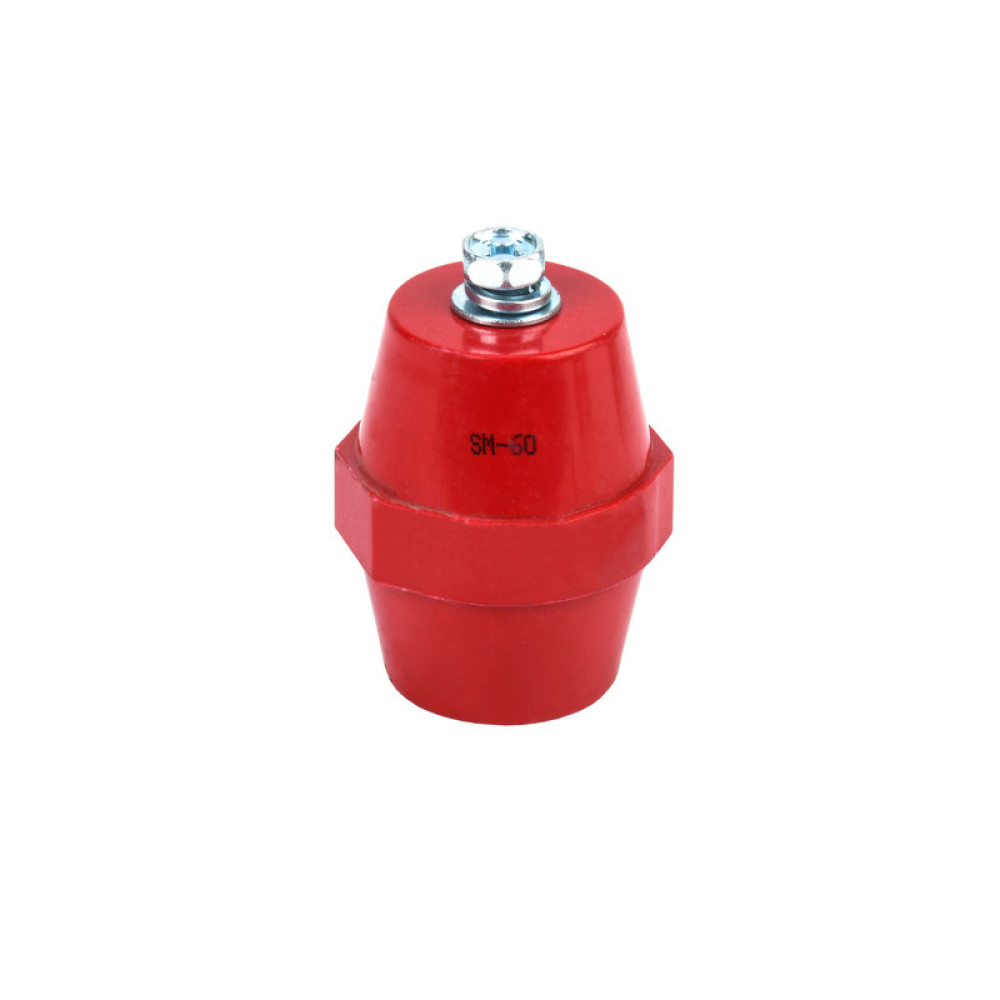

Ізолятор-тримач силової шини 20кВ висота 60мм М8 з болтом [YIS11-60-20-B-U] SM60 УEK

Ізолятор SM60 М8 силовий з болтом УEK, YIS11-60-20-B-U

---

Ізолятори шинні служать для кріплення струмопровідних шин усередині силових шаф і складання з метою фіксації та ізоляції струмопровідних частин від корпусу та панелей складання, з подальшим підключенням силових провідників для розподілу електроенергії всередині щита.
Ізолятор кріпиться з одного боку за допомогою болта до монтажної пластини або корпусу, з іншого боку до ізолятора кріпиться струмопровідна шина. Кожна шина встановлюється мінімум на двох ізоляторах (на кінцях шини), а також можливе встановлення проміжних ізоляторів (залежно від схеми монтажу та довжини шини).
Корпус ізоляторів виготовлений з особливого, стійкого до механічного впливу, негорючого полімеру, що має високі показники електричного опору.

---

Кількість полюсів	1
Тип конструкції	Ізолятор SM
Макс. номінальний струм А	750
Метричний розмір різьблення - М	8
Пакет шин 5(3), 10(2)	Ні
Механ Руйнівний момент, що крутить кНм	0.8
Відстань між шинами мм	50...125
Витримування напруги грозового імпульсу кВ	20.0
Номінальна робоча напруга В	1000
Механ разрушающая сила на изгиб кН	20
Матеріал	Полімерний матеріал

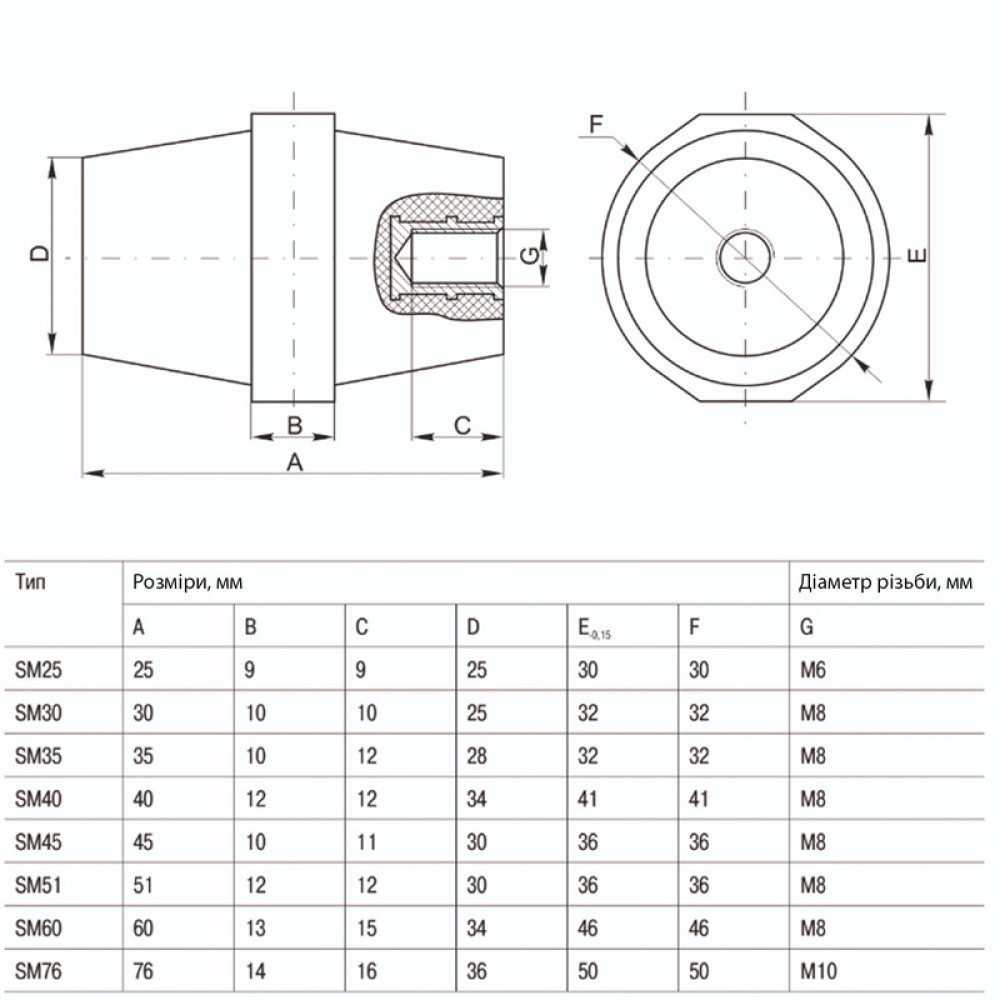

Найбільший зовнішній діаметр мм	46
Довжина різьблення мм	15
Температура експлуатації °C	-40...60
Висота мм	60.0
Наименьший наружн диаметр мм	34
Колір	Червоний
Вид або марка матеріалу	Поліамід посилений скловолокном
Кількість болтів на ізолятор шт	2
