![Изолятор-держатель силовой шины 25кВ высота 76мм М10 без болта [YIS11-76-25-U] SM76 УEK](https://elnik.shop/image/cache/catalog/izolyatori/0/894822427-yis11-76-25-u-uek-1000x1000.jpg "Изолятор-держатель силовой шины 25кВ высота 76мм М10 без болта [YIS11-76-25-U] SM76 УEK")
![Изолятор-держатель силовой шины 25кВ высота 76мм М10 без болта [YIS11-76-25-U] SM76 УEK](https://elnik.shop/image/cache/catalog/izolyatori/0/635892836-yis11-76-25-u-uek-1000x1000.jpg "Изолятор-держатель силовой шины 25кВ высота 76мм М10 без болта [YIS11-76-25-U] SM76 УEK")
![Изолятор-держатель силовой шины 25кВ высота 76мм М10 без болта [YIS11-76-25-U] SM76 УEK](https://elnik.shop/image/cache/catalog/izolyatori/0/494230142-yis11-76-25-u-uek-1000x1000.jpg "Изолятор-держатель силовой шины 25кВ высота 76мм М10 без болта [YIS11-76-25-U] SM76 УEK")
Основные характеристики
Все характеристики
Единица измерения:
шг.
Типоразмер:
SM (бочонок)
Максимальный рабочий ток, А:
1250
Рабочее напряжение, В:
1000
Напряжение пробоя, кВ:
25
Оплата
Оплатить заказ можно: - с помощью платежной карты Visa/MasterCard на сайте ELNIK при оформлении заказа; - с помощью платежной карты Visa/MasterCard или наличными в отделении компании-перевозчика (наложенный платеж); - наличными при получении или по ссылке при доставке заказа. - переводом на ШИФТ- по счету-фактуре для ФЛП и других организаций.
- Обзор товара
- Характеристики
- Отзывов (0)

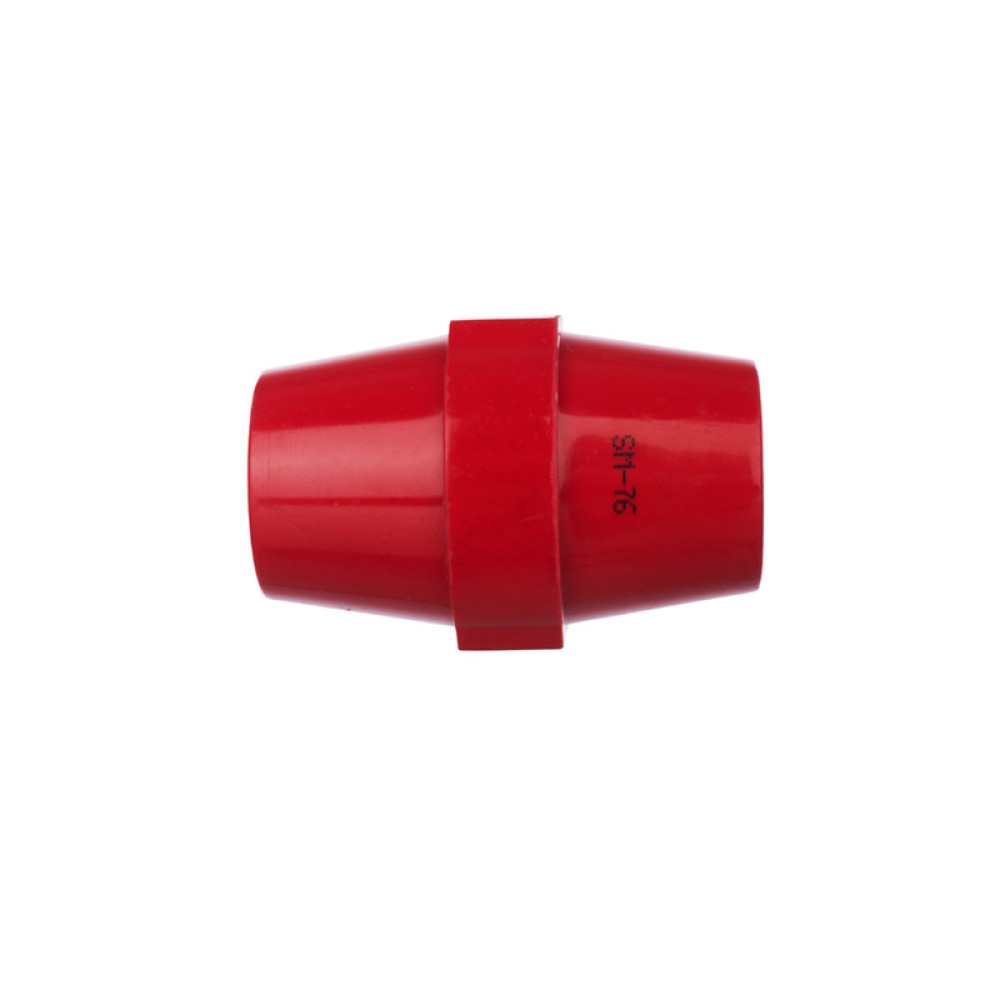

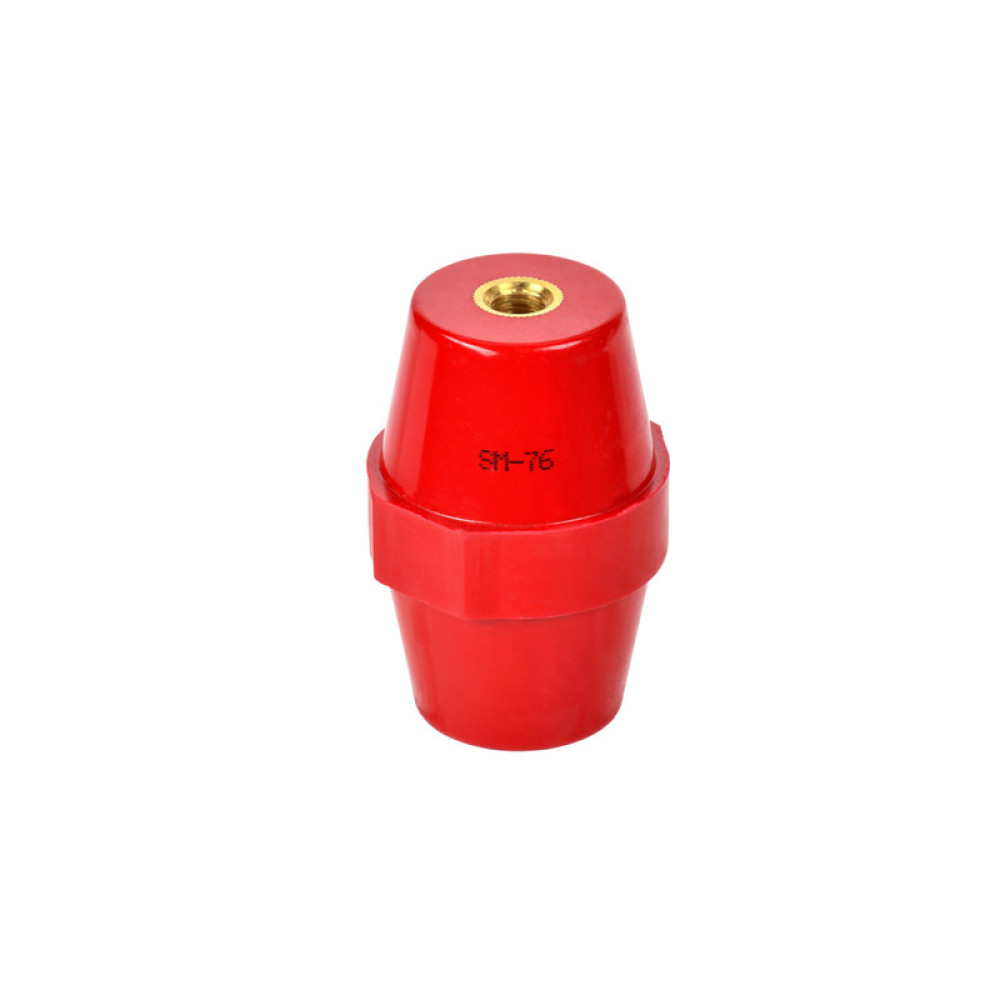

Изолятор SM76 М10 силовой УEK, YIS11-76-25-U
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

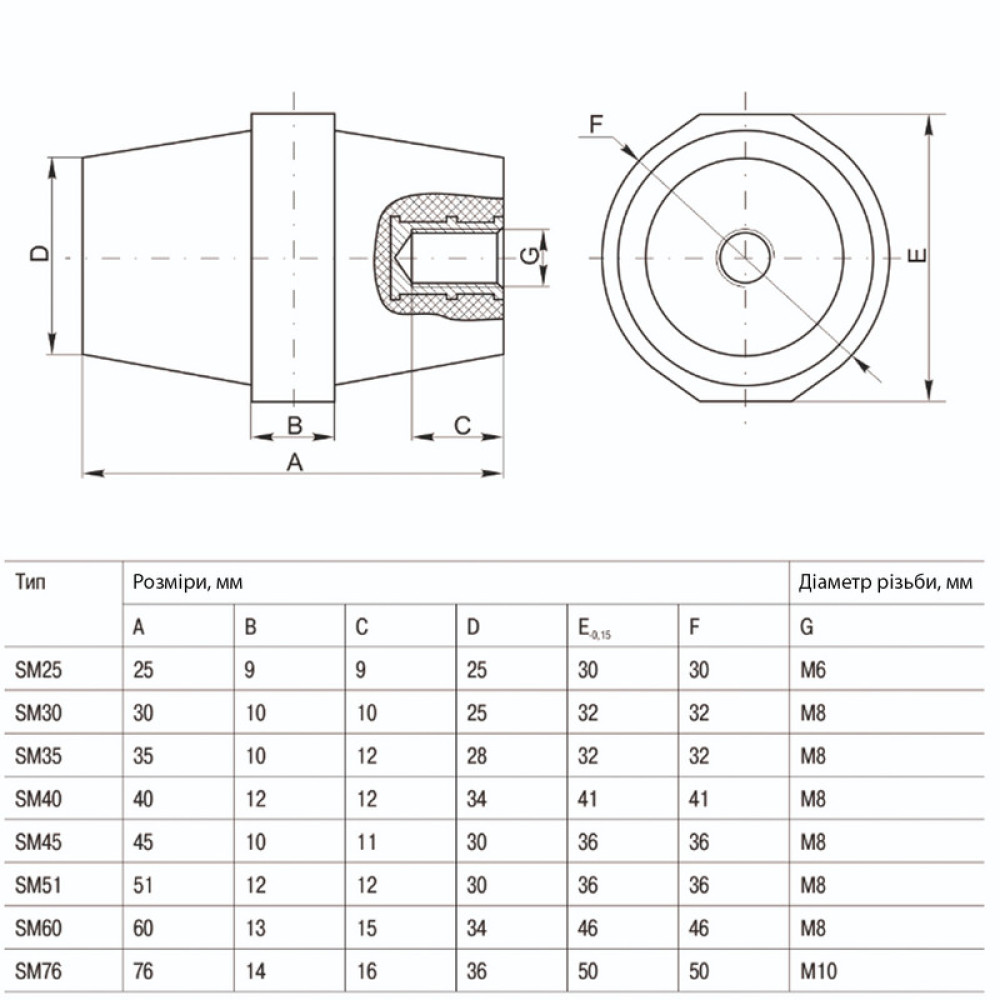

| Количество полюсов | 1 |
| Тип конструкции | Изолятор SM |
| Макс. номин. ток А | 1250 |
| Метрический размер резьбы - М | 10 |
| Пакет шин 5(3), 10(2) | Нет |
| Температура эксплуатации °C | -40...60 |
| Расстояние между шинами мм | 50...125 |
| Цвет | Красный |
| Вес г | 250 |
| Наименьший наружн диаметр мм | 36 |
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Высота мм | 76.0 |
| Номин раб напряжение В | 1000 |
| Механ разрушающий крутящий момент кНм | 0.8 |
| Выдерж напряж грозового импульса кВ | 25.0 |
| Наибольший наружн диаметр мм | 50 |
| Длина резьбы мм | 16 |
| Материал | Полимерный материал |
| Механ разрушающая сила на изгиб кН | 30 |
Характеристики
Единица измерения
шг.
Изоляторы
Типоразмер
SM (бочонок)
Максимальный рабочий ток, А
1250
Рабочее напряжение, В
1000
Напряжение пробоя, кВ
25
Комплектация
без болтов
Тип болта
M10
Материал
Полиамид усиленный стекловолокном
