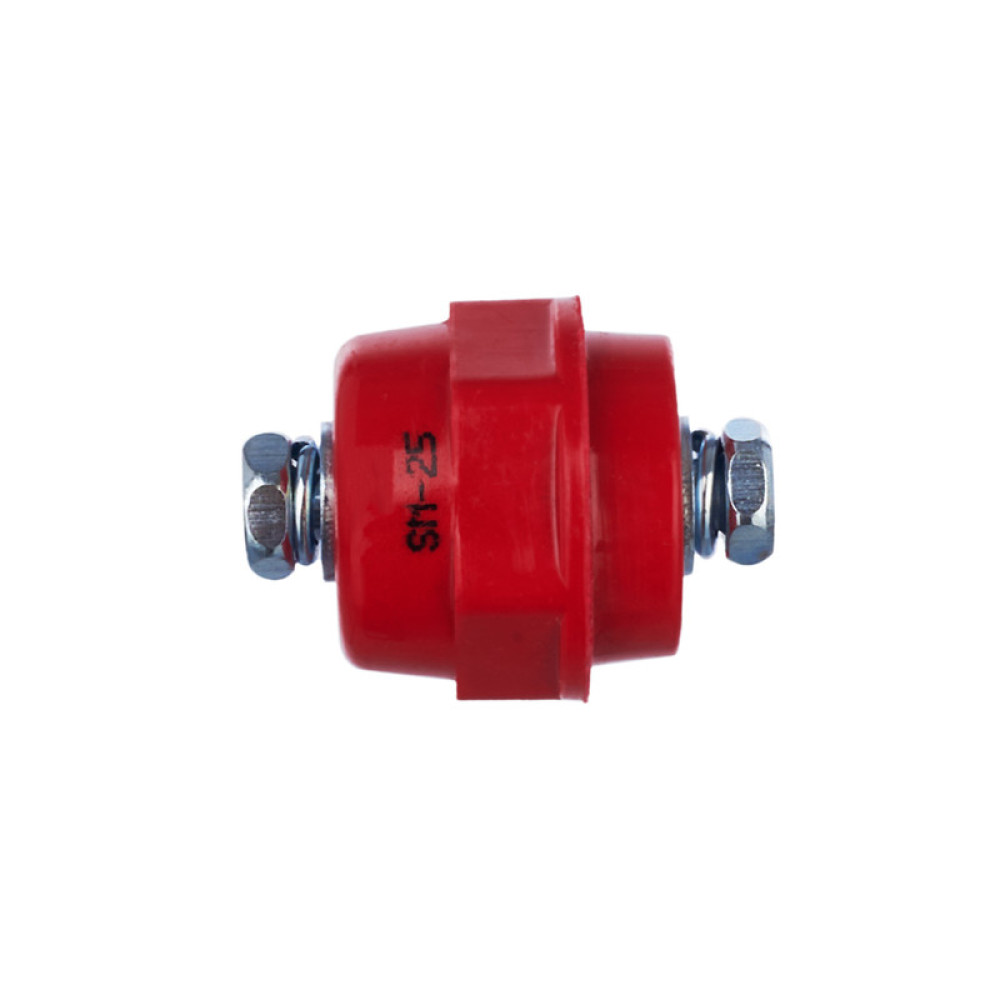

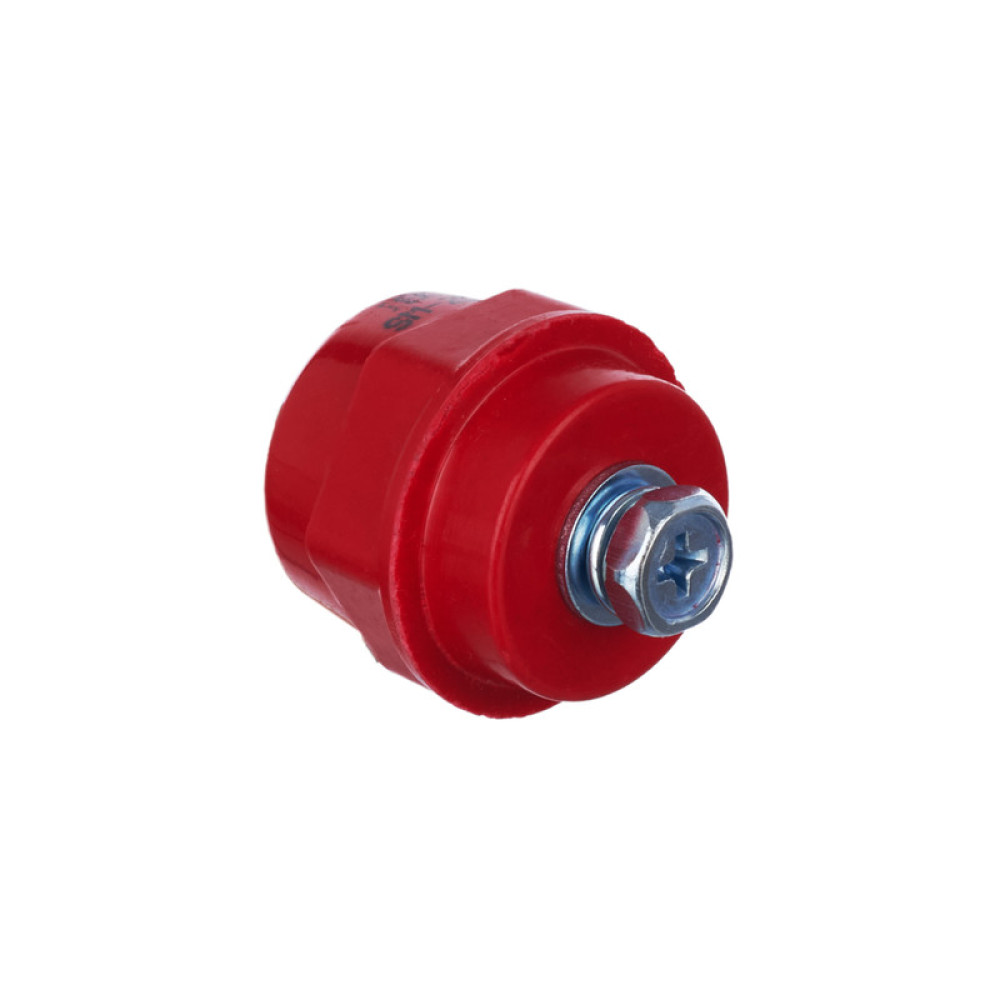

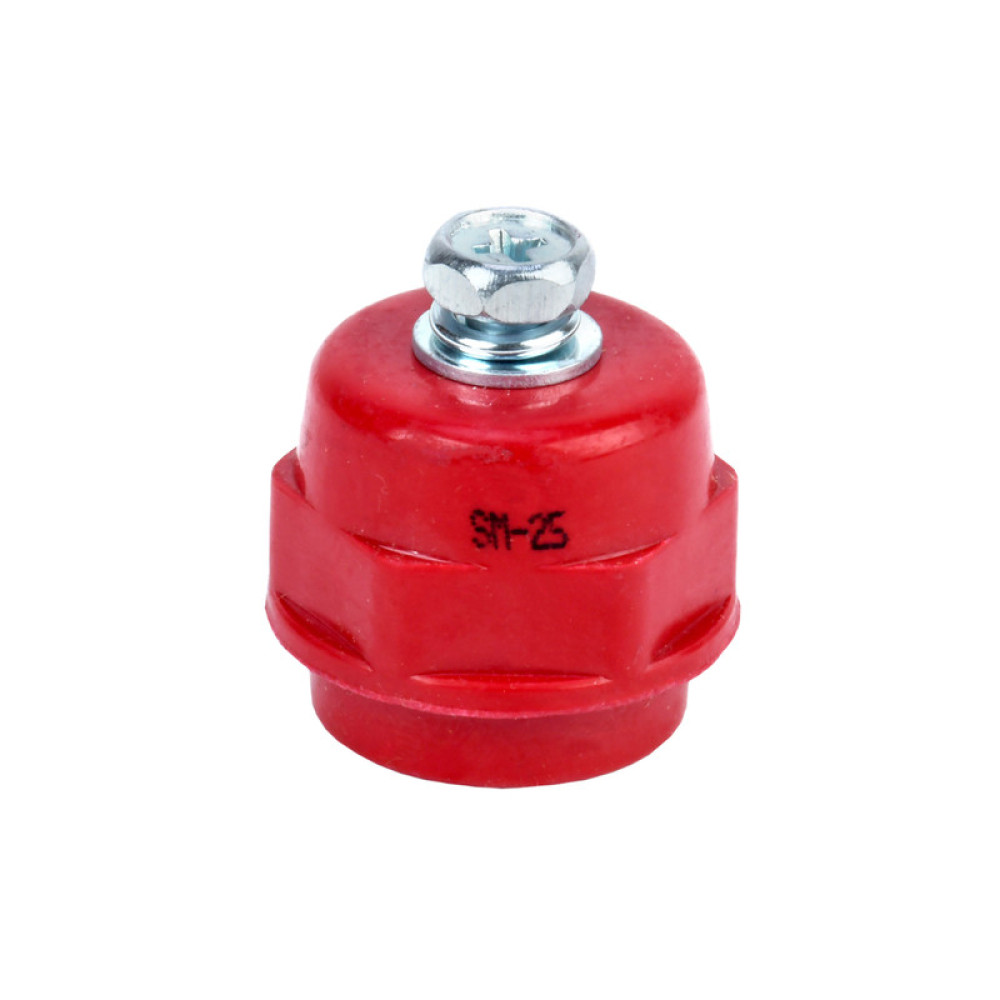

Изолятор-держатель силовой шины 6кВ высота 25мм М6 с болтом [YIS11-25-06-B-U] SM25 УEK

Изолятор SM25 М6 силовой с болтом УEK, YIS11-25-06-B-U

---

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

---

Количество полюсов	1
Тип конструкции	Изолятор SM
Макс. номин. ток А	275
Метрический размер резьбы - М	6
Пакет шин 5(3), 10(2)	Нет
Выдерж напряж грозового импульса кВ	6.0
Длина резьбы мм	9
Высота мм	25.0
Температура эксплуатации °C	-40...60
Кол-во болтов на изолятор шт	2
Вид или марка материала	Полиамид усиленный стекловолокном
Механ разрушающая сила на изгиб кН	6
Наименьший наружн диаметр мм	25
Механ разрушающий крутящий момент кНм	0.2
Материал	Полимерный материал
Цвет	Красный
Наибольший наружн диаметр мм	30
Расстояние между шинами мм	50...125
Номин раб напряжение В	1000
