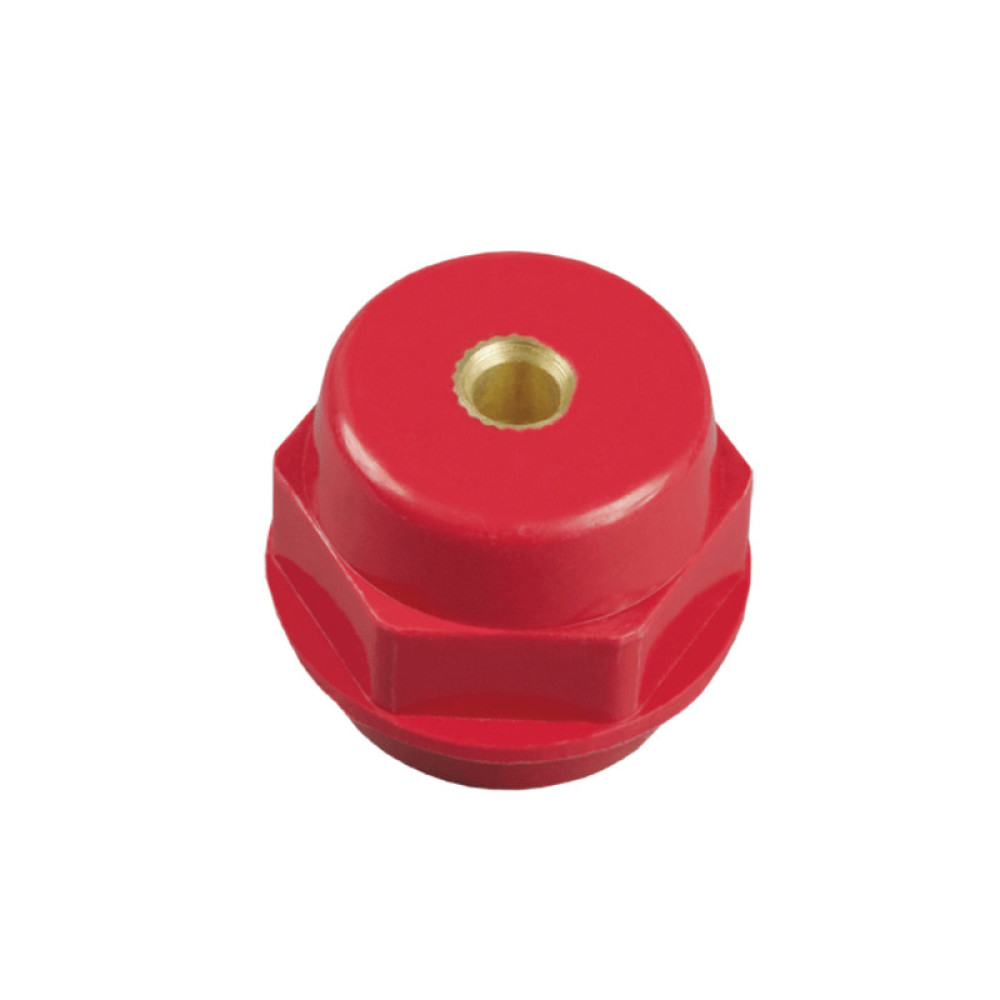

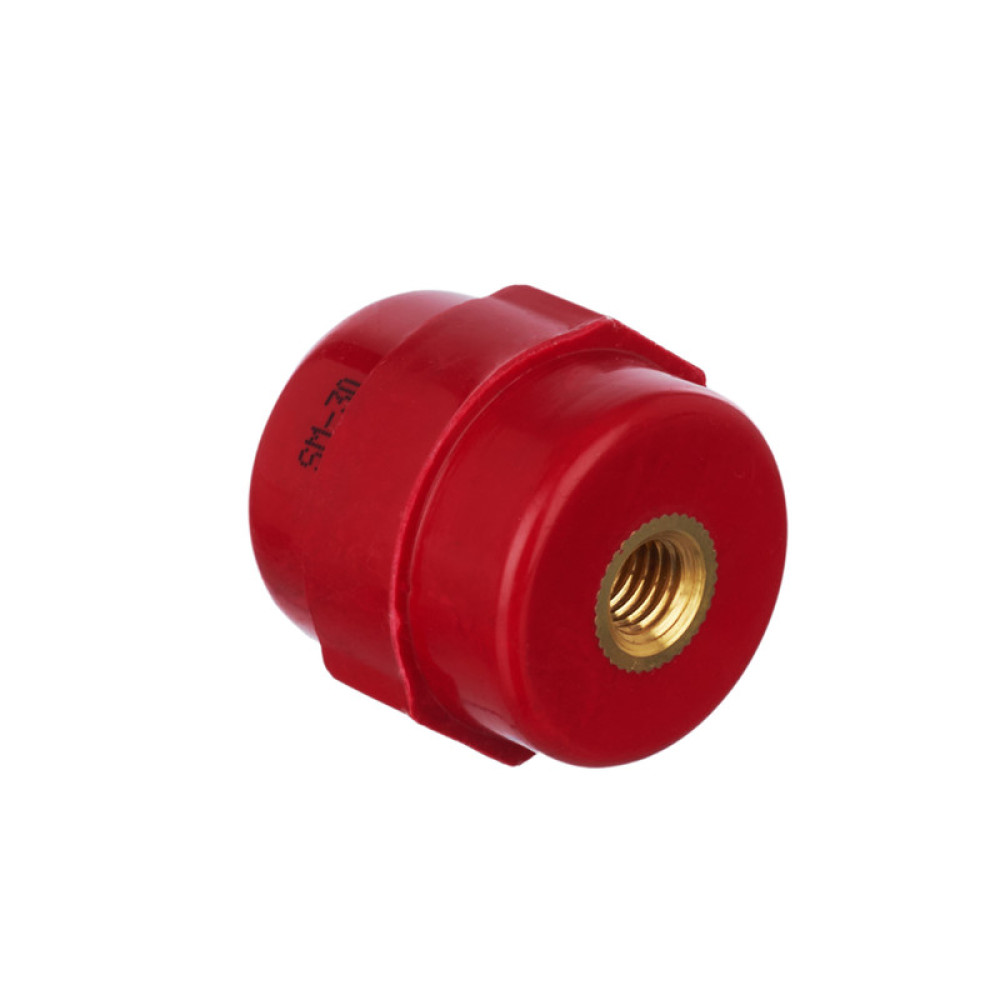

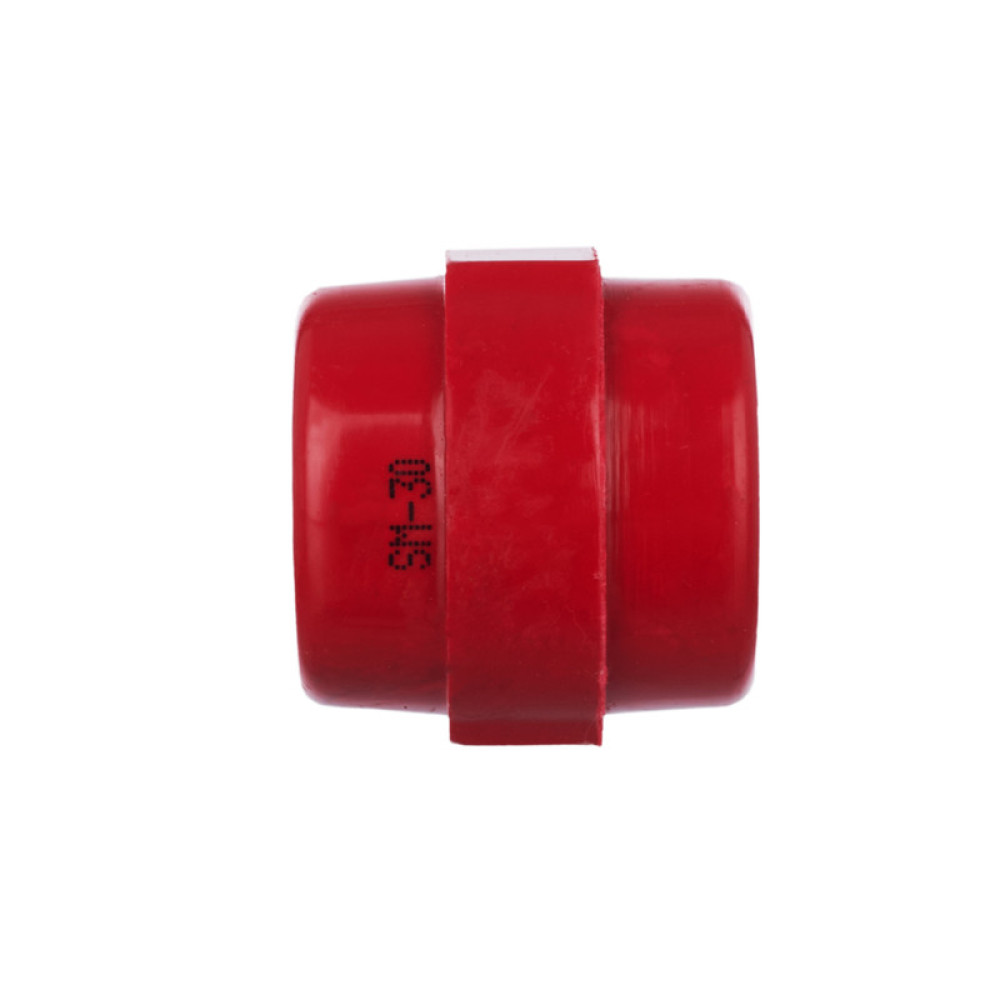

Изолятор-держатель силовой шины 8кВ высота 30мм М8 без болта [YIS11-30-08-U] SM30 УEK

Изолятор SM30 М8 силовой УEK, YIS11-30-08-U

---

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

---

Количество полюсов	1
Тип конструкции	Изолятор SM
Макс. номин. ток А	380
Метрический размер резьбы - М	8
Пакет шин 5(3), 10(2)	Нет
Выдерж напряж грозового импульса кВ	8.0

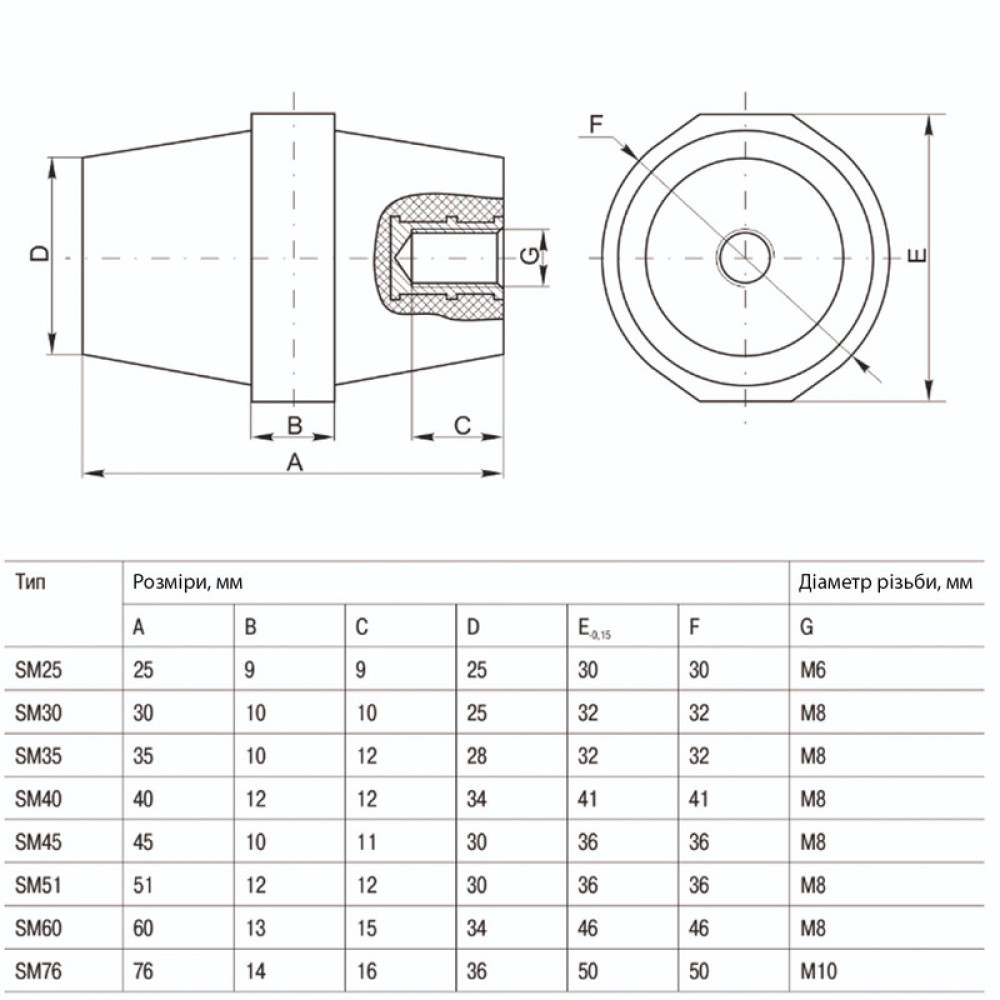

Высота мм	30.0
Механ разрушающая сила на изгиб кН	8
Длина резьбы мм	10
Наибольший наружн диаметр мм	32
Расстояние между шинами мм	50...125
Температура эксплуатации °C	-40...60
Материал	Полимерный материал
Цвет	Красный
Вид или марка материала	Полиамид усиленный стекловолокном
Механ разрушающий крутящий момент кНм	0.3
Вес г	46
Наименьший наружн диаметр мм	25
Номин раб напряжение В	1000
