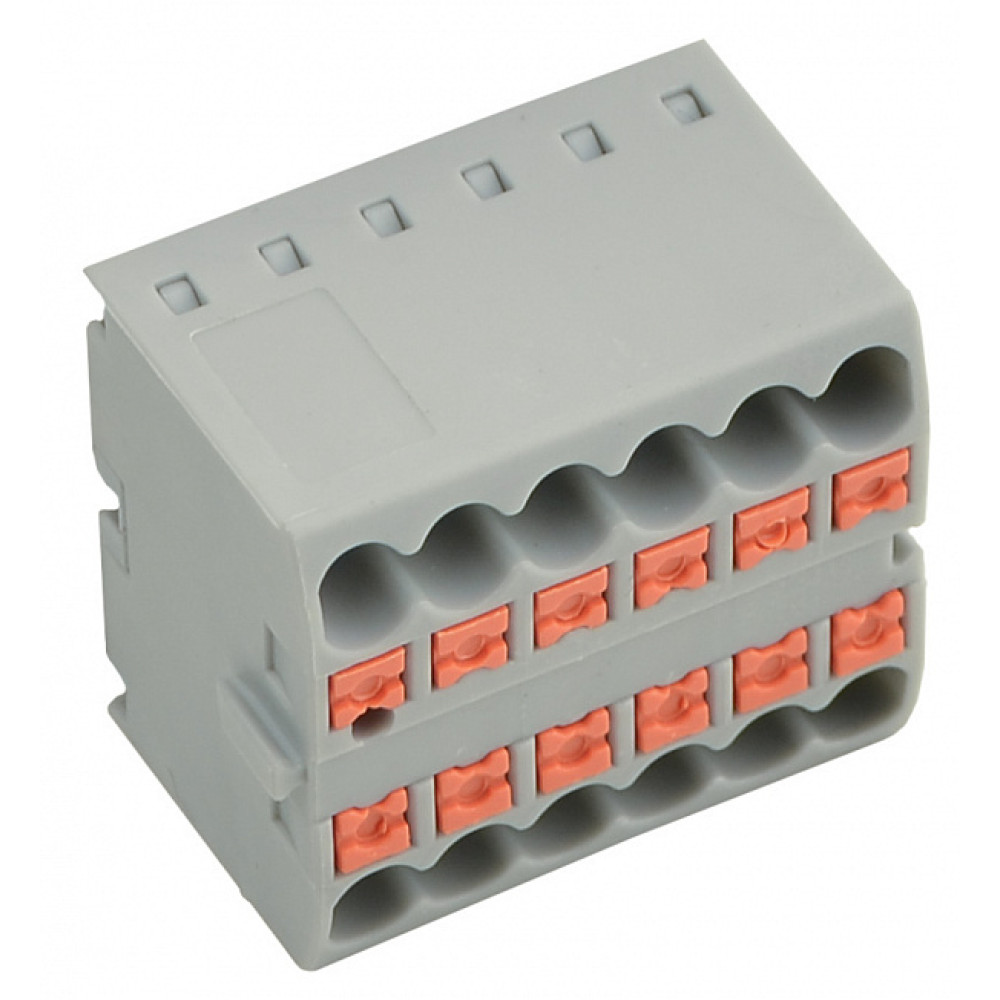

Клеммный соединительный блок 24А 12 контактов 0,2-4мм.кв [A0130010153] CTP-12 АСКО

Соединительный клеммный блок CTP-12, A0130010153

---

Безвинтовое соединение и разветвление (распределение) медных проводников одинаковых или различных сечений.
Материал корпуса не поддерживает горение.
Через сервисное отверстие клеммных блоков предусмотрено оперативное диагностирование контактов измерительными щупами.
Конструктивные боковые замки на корпусах клемм ити клеммных блоков.
Способ монтажа проводников не боковой (сверху или снизу), а фронтальный, что позволяет удобную визуализацию подводных линий и линий разветвления.
Возможность горизонтального и вертикального монтажа на DIN-рейку 35 мм с помощью адаптеров типа А и В соответственно.
Высокое качество литья корпуса.
Широкий диапазон рабочих температур эксплуатации: от – 25° до + 60°.

---

Количество пар контактов клеммника:	6
Тип клеммника:	зажимной съемный соединительный
Номинальный рабочий ток Ie, A:	24
Степень защиты:	IP 20
Цвет:	Серый
Номинальное импульсное напряжение Uimp, кВ:	3
Номинальное рабочее напряжение Ue, В:	AC 450
Диапазон сечений присоединительных проводов, мм²:	одножильные - 0,2...4, многожильные - 0,2...2,5
Особенности:	Зажимной способ монтажа проводников; рычажная кнопка для освобождения провода из зажимного контакта; боковые замки на корпусе клеммников; сервисное отверстие; по типу конструктивного исполнения клеммные блоки представлены двумя типами: соединительные СТР, распределительные DTB; в зависимости от количества контактов линий отвода в ассортименте клеммные блоки представлены следующими типоразмерами: CTP-1*, CTP-6, CTP-12, CTP-18; DTB-6, DTB-12, DTB-18; клеммные блоки устанавливаются на DIN-рейку или монтажную панель с помощью крепежных адаптеров (поставляются отдельно); по типу установки клеммных блоков адаптеры делят на: горизонтальное (тип А) и вертикальное (тип B) выполнение монтажа на DIN-рейку, винтового фланцевого исполнения крепления непосредственно на монтажную панель.
Номинальная частота, Гц:	50
Материал изготовления:	Корпус - полиамид; контакты - медь/луженая медь
Рабочий диапазон температур, °С:	- 25 ,,, + 60

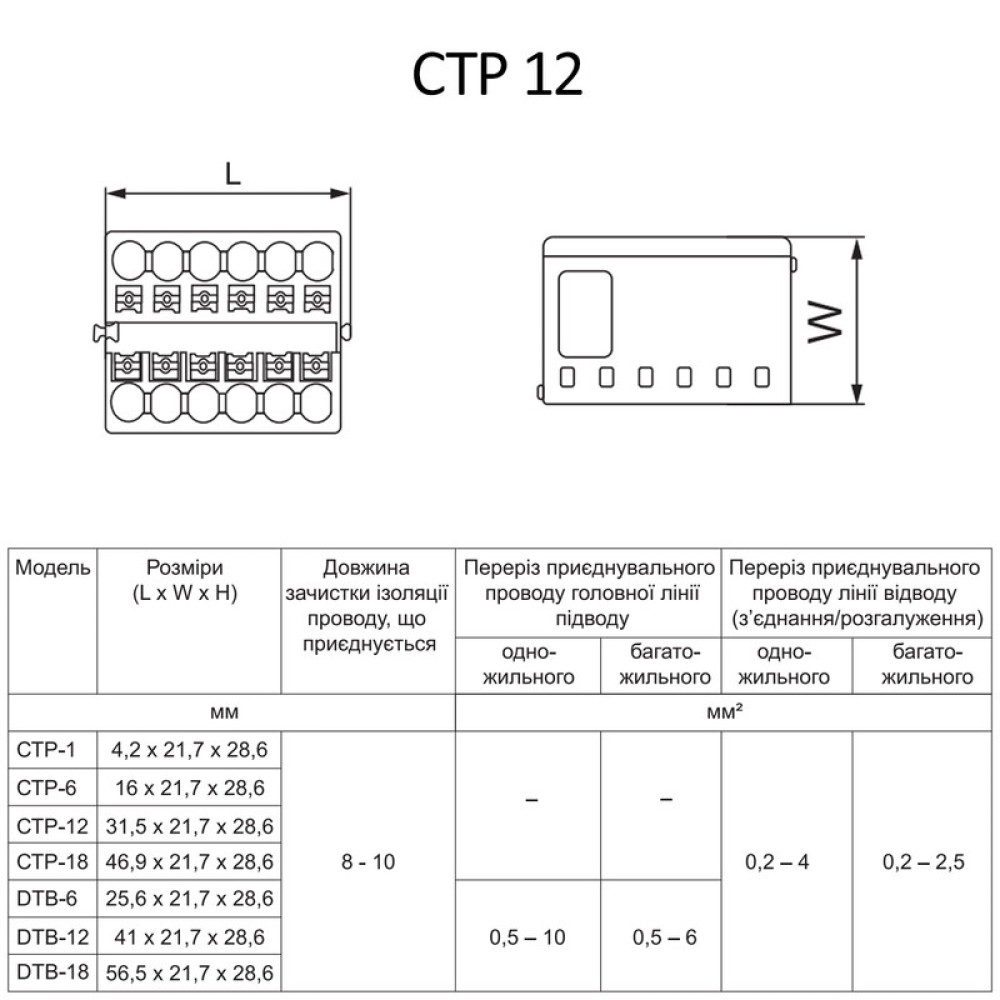

Габаритные размеры, мм:	31,5 х 21,7 х 28,6
Количество контактов (отверстий) клеммы:	12
Напряжение пробоя изоляции корпуса Uі, кВ:	6
