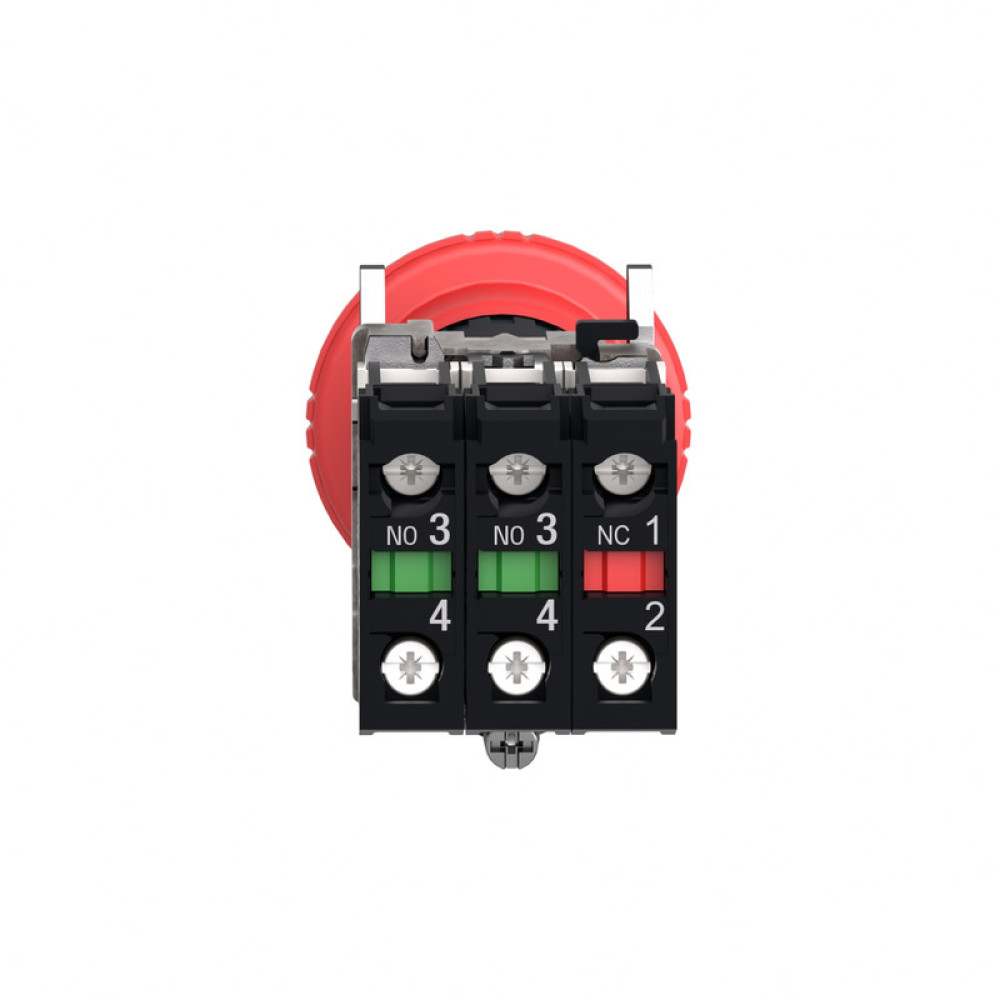

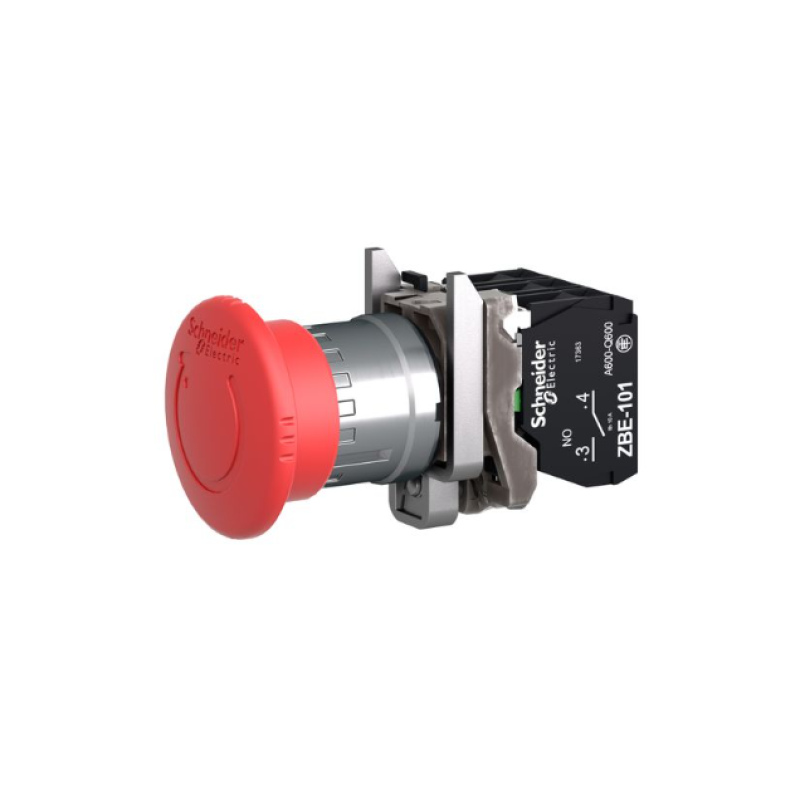

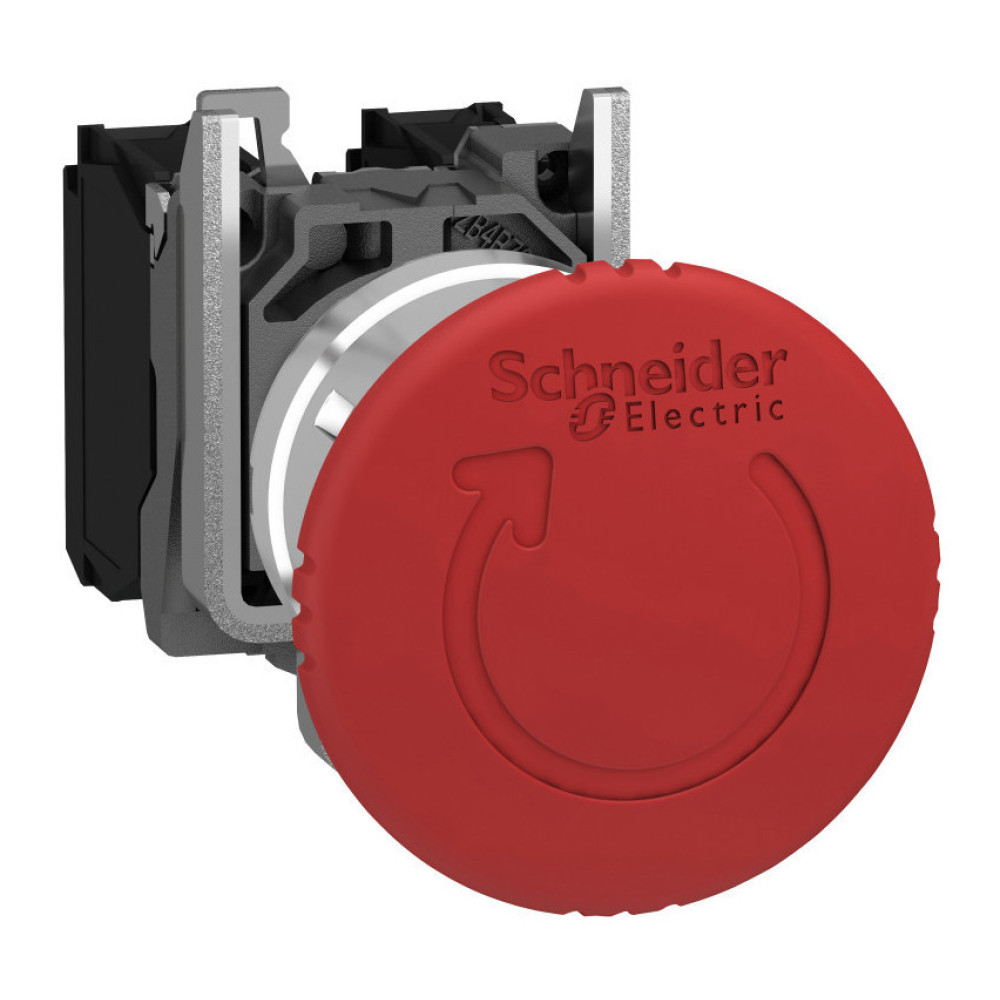

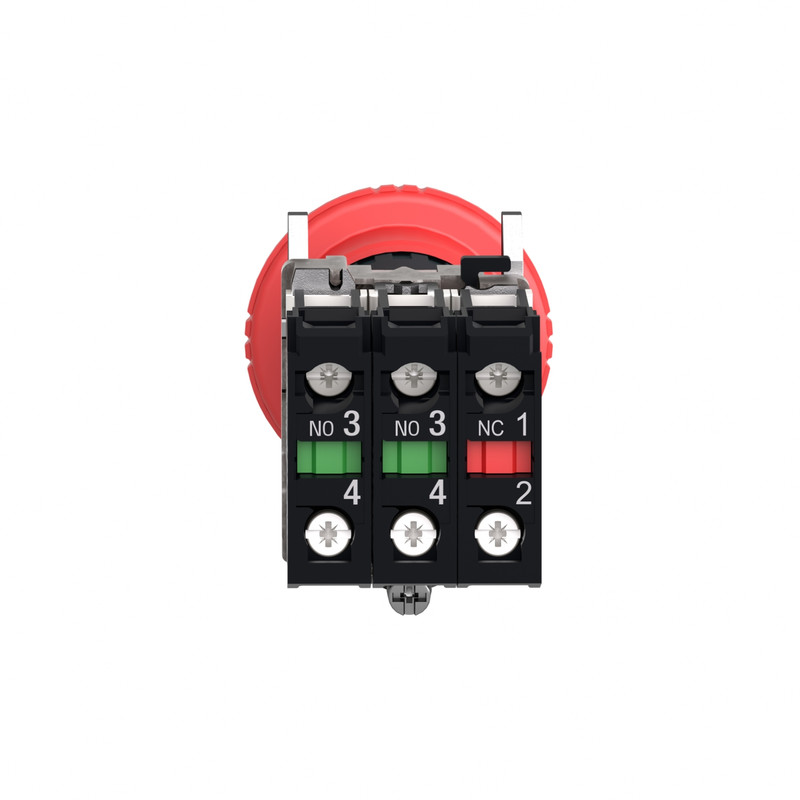

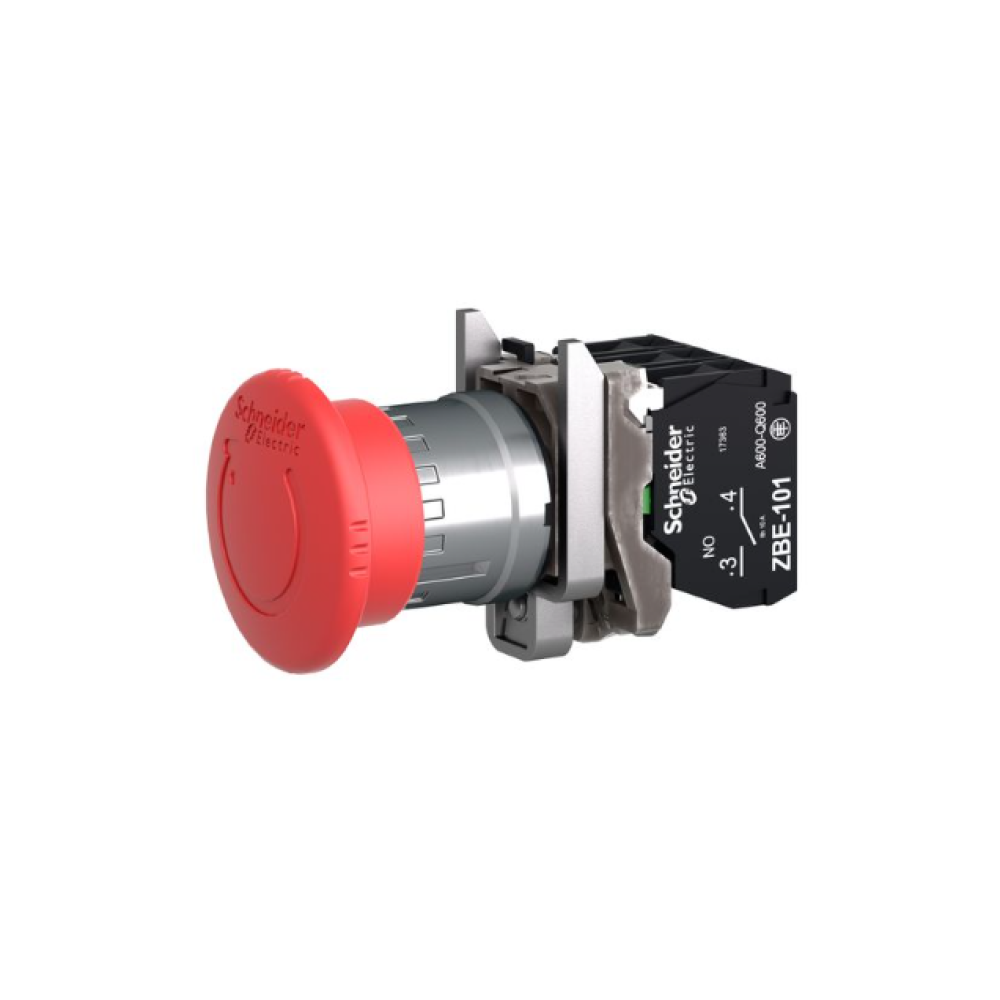

Кнопка керування "Грибок" 1NO+2NC 22мм без підсвічування червона самоповерненням [XB4BS84441] Harmony XB4 Schneider Electric

Кнопка аварійного зупину 22 мм, пластик червоний, грибоподібна, з поверненням Harmony XB4, Schneider Electric, XB4BS84441

---

Металева серія Harmony XB4 пропонує різні 22 мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Кнопка має 1 замкнутий контакт та не відзначена. Пристрій, встановлений в отворі діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB4
Тип виробу або компоненту	Кнопка аварійної зупинки Кнопка аварійного вимикання
Назва пристрою	XB4
Матеріал безеля	Хромований метал
Матеріал фіксації коміра	Замок
Монтажний діаметр	22 мм
Мінімальна партія для продажу	1
Форма головки сигнальної лампи	Круглий
Тип оператора	Спусковий механізм і механічне замикання
Тип головки	Стандартний
Перезавантаження	Turn to release
Профіль оператора	Червоний гриб Ø 40 mm, без маркування
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN 60947-1
Висота	47 мм
Ширина	40 мм
Глибина	82 мм
Опис затискачів ISO n°1	(13-14)NO
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Використання контактів	Стандартний контакти
Пряме розмикання	З відповідно до EN/IEC 60947-5-1 appendix K
Робочий хід	1,5 мм (NC змінює електричний стан) 2,6 мм (БЕЗ змін електричного стану) 4,3 мм (Повний хід)
Механічна зносостійкість	300000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Ith] Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp] Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 V и 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Опис виробу	Повний комплект
Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Клас захисту від ураження електричним стру	Клас I відповідно до IEC 60536
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP69 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK06 відповідно до IEC 50102
Стандарти	EN/ISO 13850 EN/IEC 60947-1 EN/IEC 60947-5-5 IEC 60364-5-53 EN/IEC 60947-5-4 EN/IEC 60204-1 UL 508 МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 JIS C8201-1
Сертифікація виробу	UL listed BV CSA LROS (Lloyds register of shipping) DNV GL
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	5 см
Ширина 1 упаковки	5,5 см
Довжина 1 упаковки	9,6 см
Вага 1 упаковки	142 г
Тип 2 упаковки	Doboz
Кількість одиниць у 2 упаковці	80
Висота 2 упаковки	30 см
Ширина 2 упаковки	30 см
Довжина 2 упаковки	40 см
Вага 2 упаковки	11,882 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	640
Висота 3 упаковки	77 см
Ширина 3 упаковки	80 см
Довжина 3 упаковки	60 см
Вага 3 упаковки	105,724 кг
Гарантія	18 місяців
