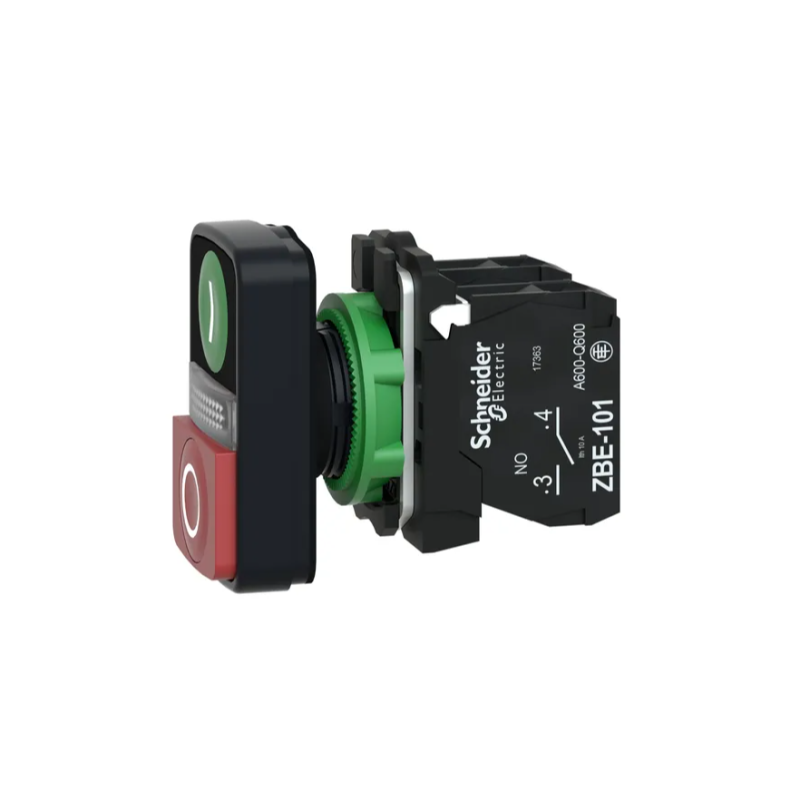

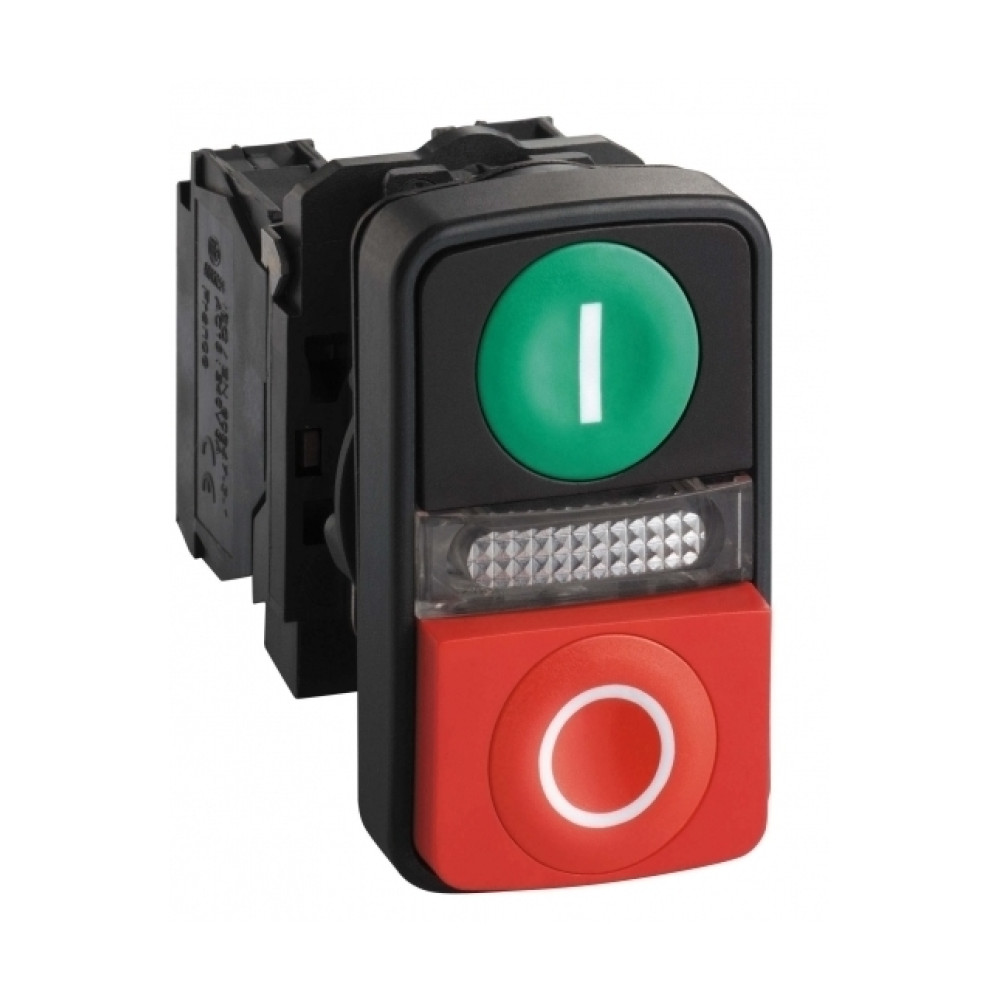

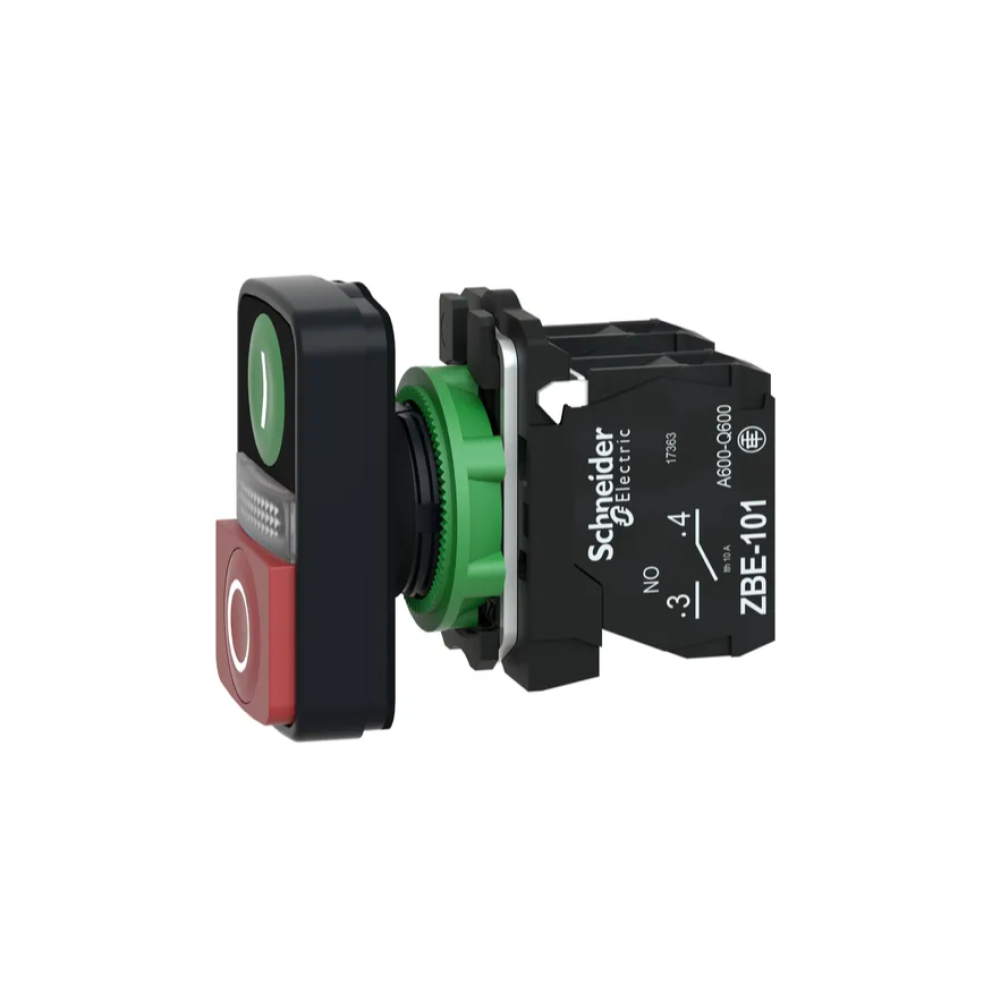

Кнопка Старт-Стоп 1NO+1NC 22мм без підсвічування [XB5AW73731M5] Harmony XB5 Schneider Electric

Подвійна кнопка Harmony XB5 Schneider Electric, 22 мм, без маркування, 1 Н.В.+1 Н.З., 240 В, XB5AW73731M5

---

Серія Harmony XB5, виготовлена із пластику, пропонує різноманітні 22-мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Пристрій, встановлений в отвір діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB5
Тип виробу або компоненту	Illuminated double-headed push-button
Назва пристрою	XB5
Матеріал безеля	Темно-сірий Пластик
Матеріал фіксації коміра	Пластик
Тип головки	Стандартний
Монтажний діаметр	22 мм
Форма головки сигнальної лампи	Rectangular
Тип оператора	Пружинне повернення
Профіль оператора	Зелений flush, I (white) Червоний , O (white)
Тип та склад контакту	1 Н.В. + 1 Н.З.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1 Пружинный зажим, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Джерело живлення	Protected LED
Лампа	Вбудований світлодіод
[Us] номинальное напряжение питания	230...240 V Змінний струм 50/60 Гц
Висота	50 мм
Ширина	30 мм
Глибина	59 мм
Опис затискачів ISO n°1	(13-14)NO (11-12)NC
Маса нетто	0,066 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Використання контактів	Стандартний контакти
Пряме розмикання	З відповідно до EN/IEC 60947-5-1 appendix K
Робочий хід	1,5 мм (NC changing electrical state) 2,6 мм (БЕЗ змін електричного стану) 4,3 мм (Повний хід)
Робоча сила	3,5 Н NC changing electrical state 3,8 Н БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з JIS No 1 Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Itd]Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui]Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp]Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V, 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Тип сигналізації	Стійкий
Межі напруги живлення	195…264 В Змінний струм
Споживання струму	14 мА
Термін служби	100000 рік(роки) при номінальній напрузі і 25 °C
Стійкість до перенапруги	1 кВвідповідно до IEC 61000-4-5
Опис виробу	Повний комплект
колір лампи	Жовтий
Колір маркування	White marking when green, red or Чорний caps Чорний marking when white caps
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Категорія перенапруги	Клас II відповідно до IEC 61140
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP69 відповідно до МЕК 60529 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK05 відповідно до IEC 50102
Стандарти	JIS C8201-5-1 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-1 МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-1
Сертифікація виробу	CSA BV LROS (Lloyds register of shipping) GL UL listed DNV
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Стійкість до комутаційних перешкод	2 кВ відповідно до МЕК 61000-4-4
Стійкість до електромагнітних полів	10 В/м відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	6 кВ При контакті, на металевих частинахвідповідно до МЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах)відповідно до МЕК 61000-4-2
Електромагнітна емісія	Class B відповідно до IEC 55011
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,500 см
Ширина 1 упаковки	5,500 см
Довжина 1 упаковки	8,500 см
Вага 1 упаковки	62,000 г
Гарантія	18 місяців
