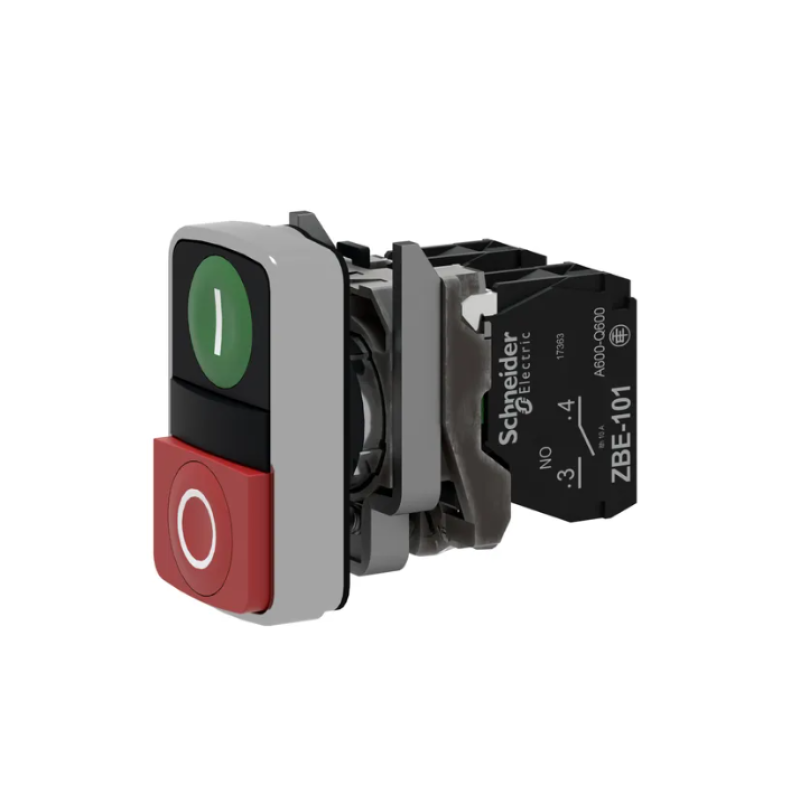

Кнопка Старт-Стоп "I-O" 1NO+1NC 22мм без підсвічування самоповерненням [XB4BL73415] Harmony XB4 Schneider Electric

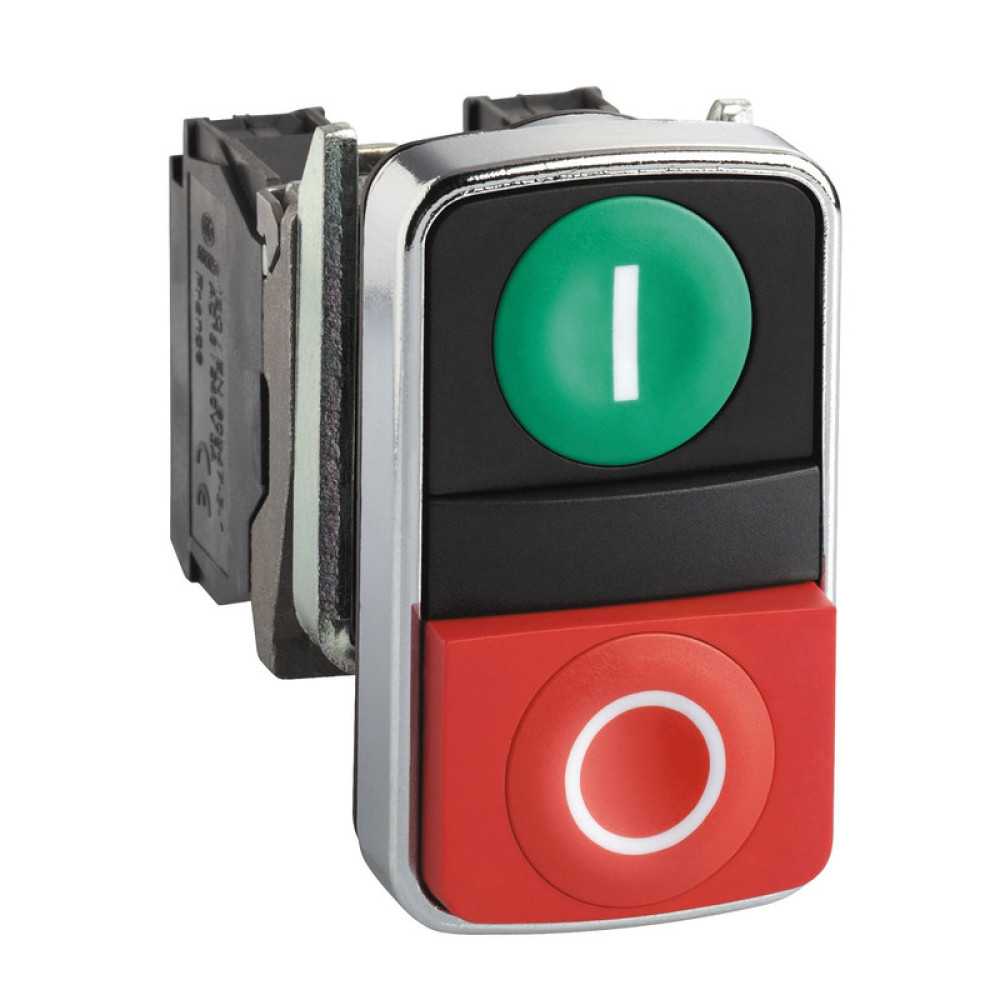

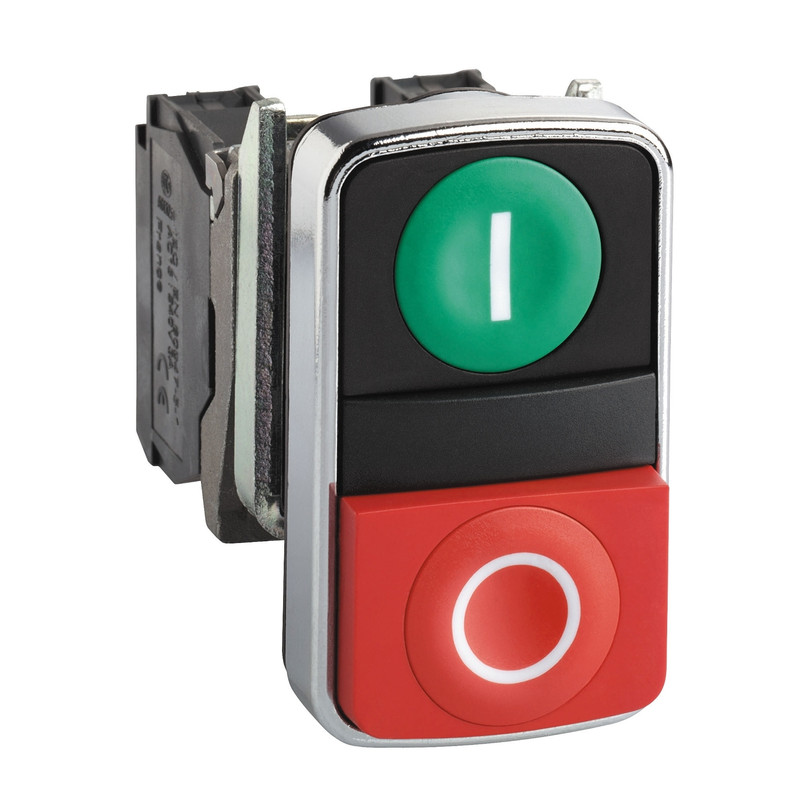

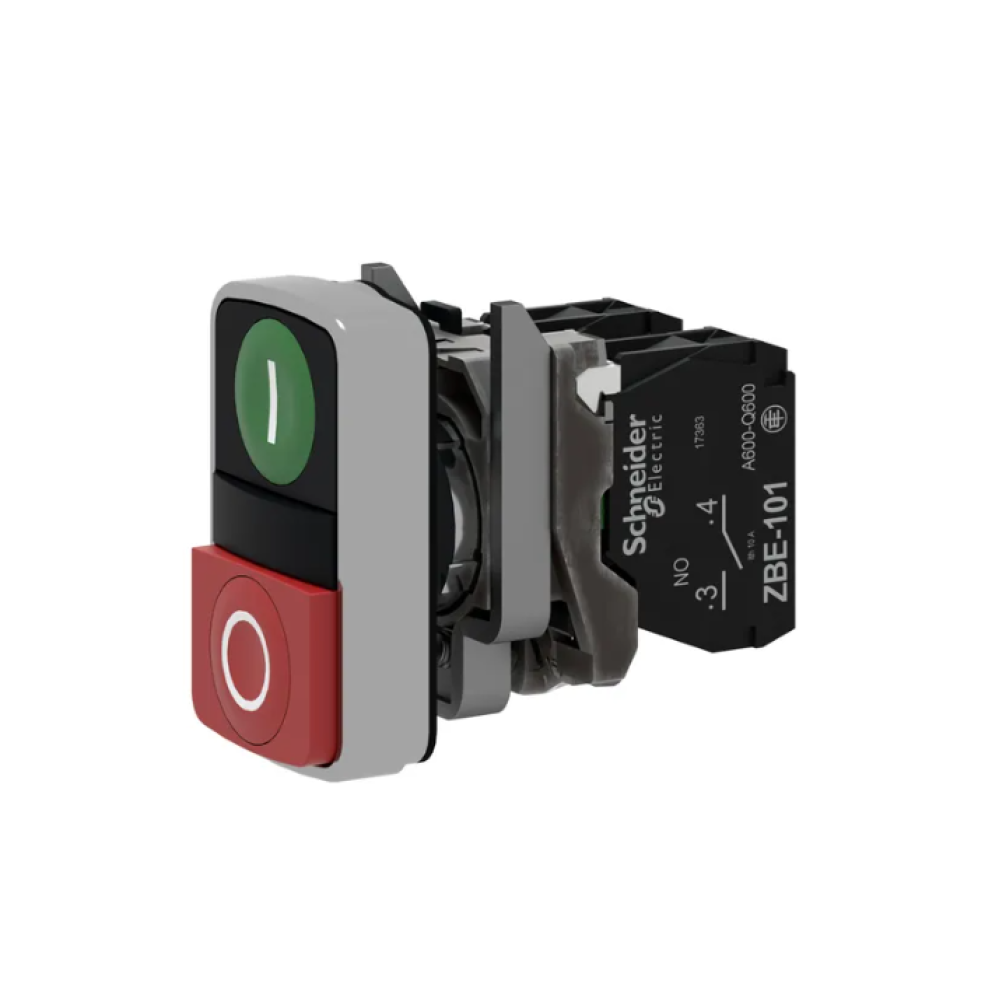

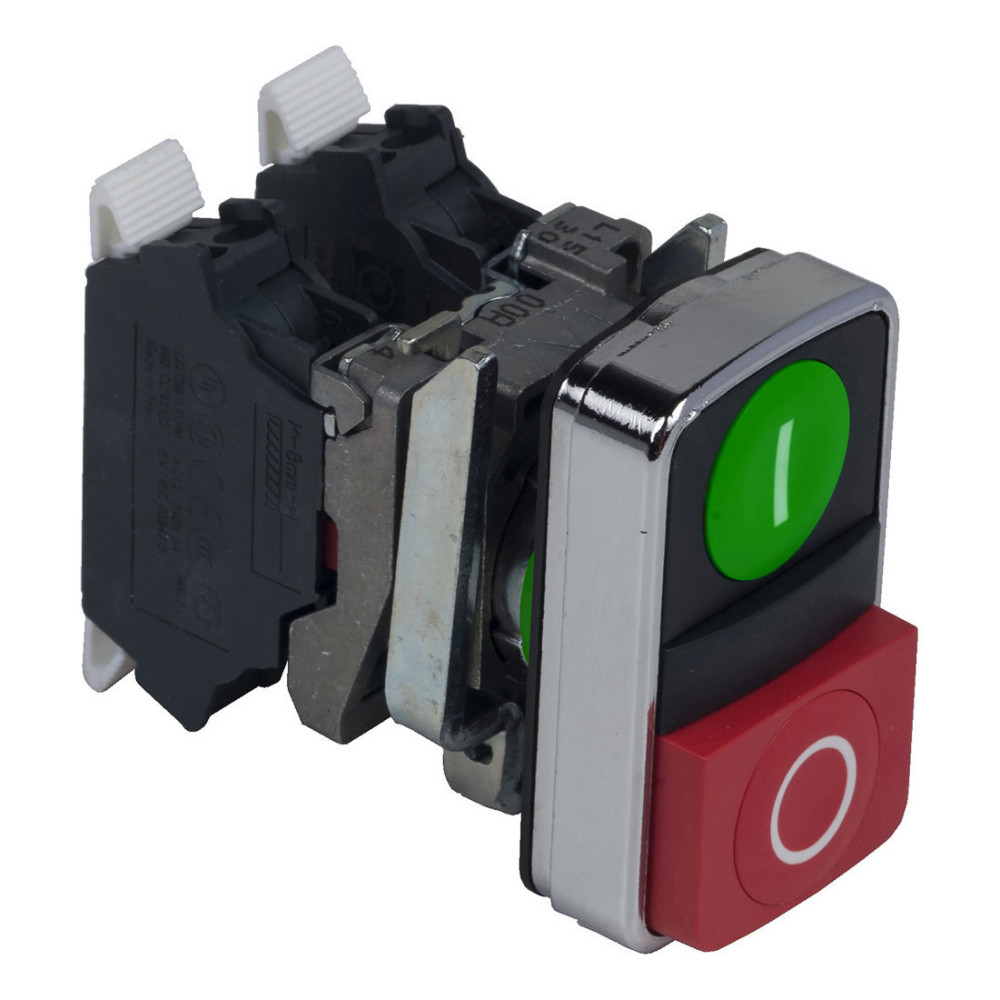

Подвійна кнопка Harmony XB4 Schneider Electric, в зборі, з самоповерненням, зелена з маркуванням I + червоний з маркуванням O, 1 НВ + 1 НЗ, XB4BL73415

---

Металева серія Harmony XB4 пропонує різні 22 мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Кнопка має 1 замкнутий контакт та не відзначена. Пристрій, встановлений в отворі діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB4
Тип виробу або компоненту	Double-headed push-button
Назва пристрою	XB4
Матеріал безеля	Хромований метал
Матеріал фіксації коміра	Замок
Тип головки	Стандартний
Монтажний діаметр	22 мм
Форма головки сигнальної лампи	Rectangular
Тип оператора	Пружинне повернення
Профіль оператора	1 flush - 1 push-buttons
operators description	Green ''I'' - red ''O''

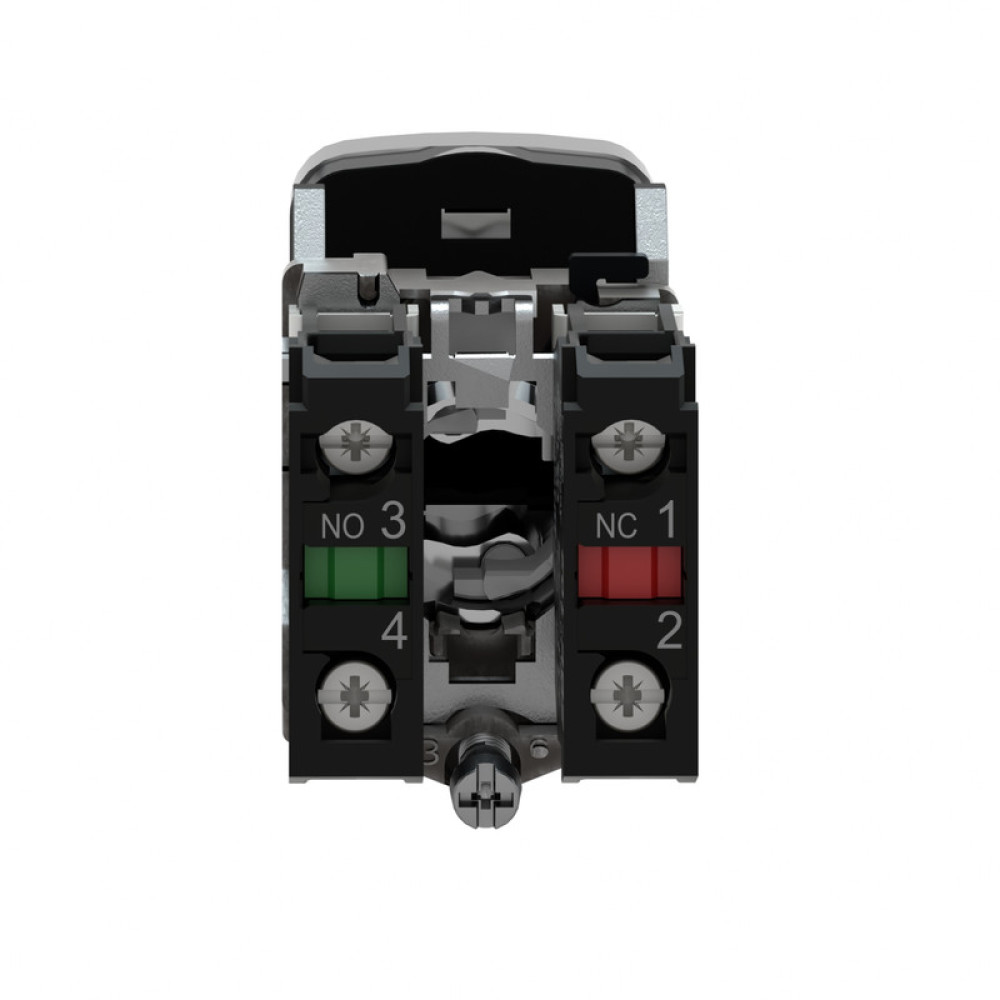

Тип та склад контакту	1 Н.В. + 1 Н.З.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Маса нетто	0,116 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Колір маркування	Black marking when white caps White marking when green, red or black caps
Профіль оператора	Зелений flush, I (white) Червоний , O (white)
Використання контактів	Стандартний контакти
Пряме розмикання	З відповідно до МЕК 60947-5-1 appendix K
Робочий хід	1,5 мм (NC змінює електричний стан) 2,6 мм (БЕЗ змін електричного стану) 4,3 мм (Повний хід)
Робоча сила	3,5 Н NC змінює електричний стан 3,8 Н БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з JIS No 1 Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Ith] Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp] Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1
Електрична довговічність	1000000 циклів AC-15, 2 А на 230 В 3600 цикл/хв 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів AC-15, 3 А на 120 В 3600 цикл/хв 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів AC-15, 4 А на 24 В 3600 цикл/хв 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів DC-13, 0,2 А на 110 В 3600 цикл/хв 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів DC-13, 0,5 А на 24 В 3600 цикл/хв 0,5 відповідно до МЕК 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 V и 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Опис виробу	Повний комплект
Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Клас захисту від ураження електричним стру	Клас I відповідно до IEC 60536
Ступінь захисту IP	IP67 відповідно до МЕК 60529 IP69 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK06 відповідно до IEC 50102
Стандарти	UL 508 JIS C8201-5-1 МЕК 60947-5-1 CSA C22.2 № 14 EN/IEC 60947-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C8201-1
Сертифікація виробу	BV GL LROS (Lloyds register of shipping) DNV CSA UL listed
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,500 см
Ширина 1 упаковки	5,000 см
Довжина 1 упаковки	9,000 см
Вага 1 упаковки	115,000 г
Тип 2 упаковки	Doboz
Кількість одиниць у 2 упаковці	100
Висота 2 упаковки	30,000 см
Ширина 2 упаковки	30,000 см
Довжина 2 упаковки	40,000 см
Вага 2 упаковки	11,924 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	800
Висота 3 упаковки	75,000 см
Ширина 3 упаковки	80,000 см
Довжина 3 упаковки	60,000 см
Вага 3 упаковки	103,390 кг
Гарантія	18 місяців
