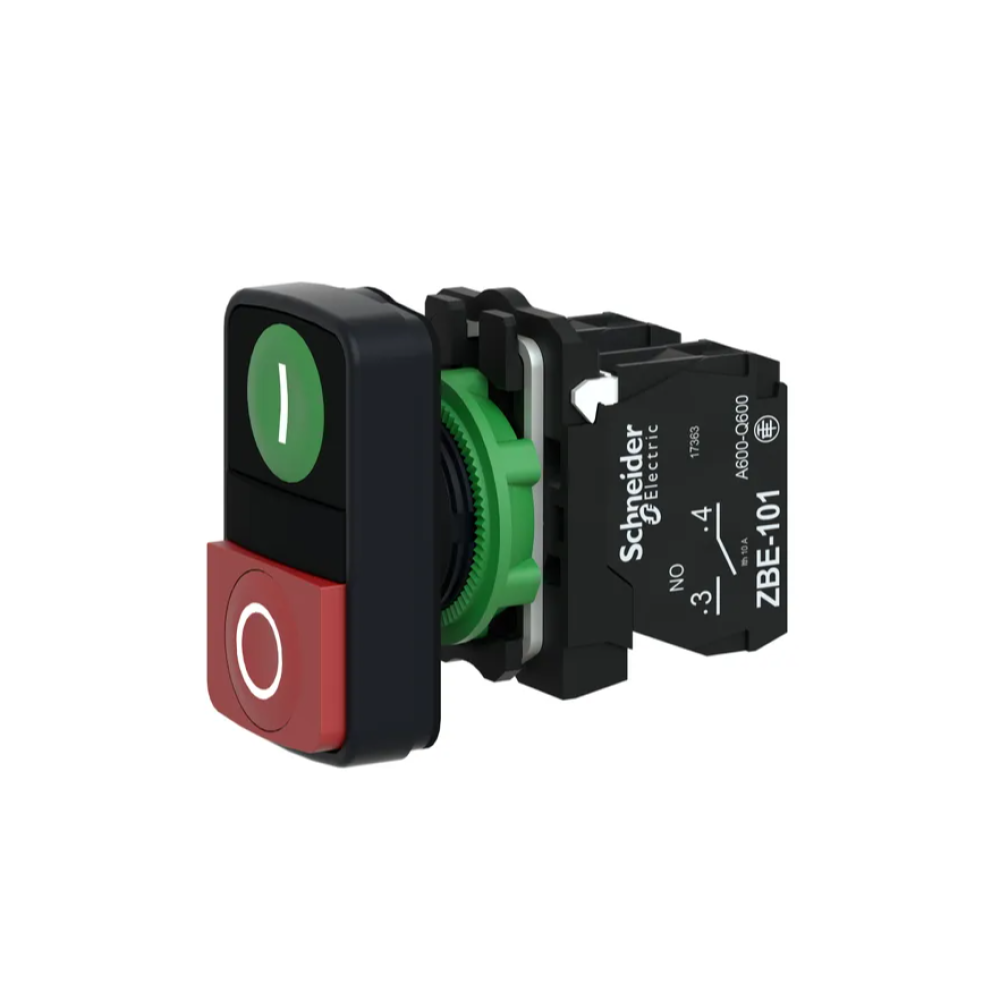

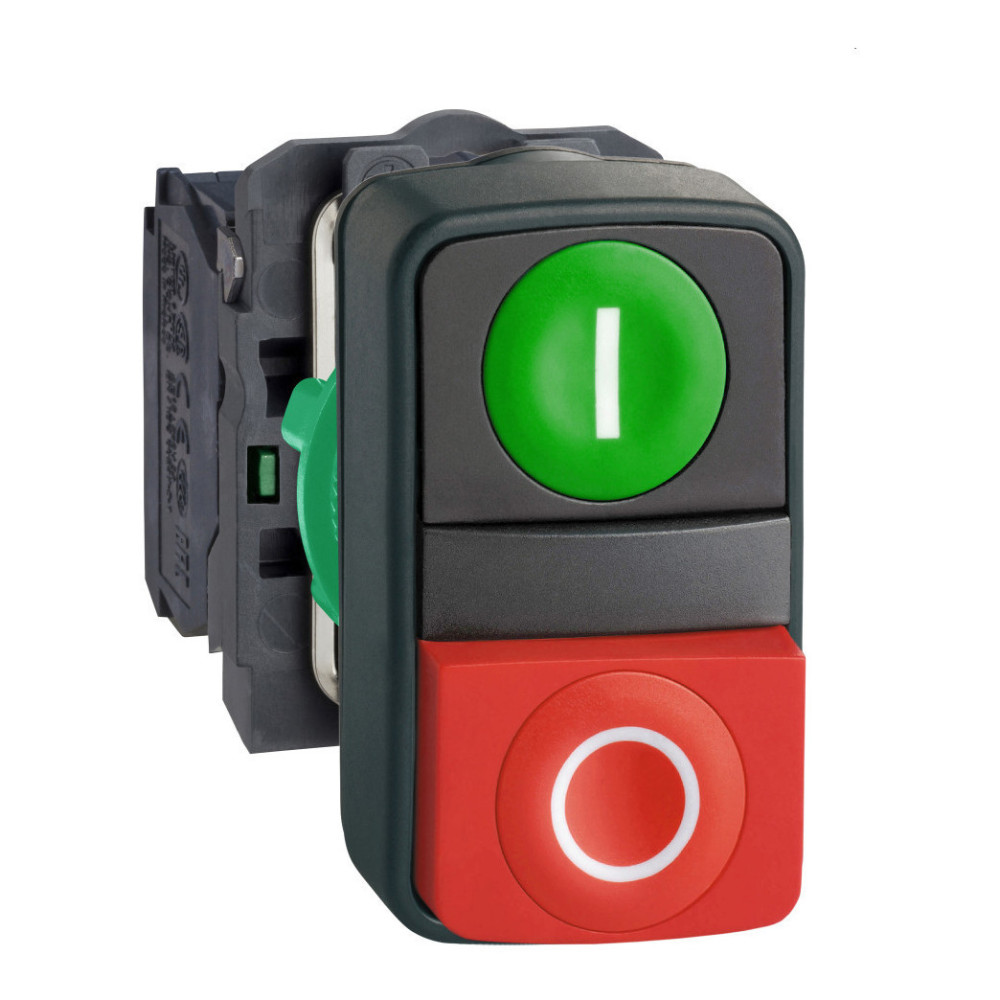

Кнопка Старт-Стоп "I-O" 1NO+1NC 22мм без підсвічування [XB5AL73415] Harmony XB5 Schneider Electric

Подвійна кнопка Harmony XB5 Schneider Electric, 22 мм, зелена з маркуванням І/червона з маркуванням 0, 1 Н.В.+1 Н.З., XB5AL73415

---

Серія Harmony XB5, виготовлена із пластику, пропонує різноманітні 22-мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Пристрій, встановлений в отвір діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB5
Тип виробу або компоненту	Double-headed push-button
Назва пристрою	XB5
Матеріал безеля	Темно-сірий Пластик
Матеріал фіксації коміра	Пластик
Тип головки	Стандартний
Монтажний діаметр	22 мм
Форма головки сигнальної лампи	Rectangular
Тип оператора	Пружинне повернення
Профіль оператора	1 flush - 1 push-buttons
operators description	Green ''I'' - red ''O''
Тип та склад контакту	1 Н.В. + 1 Н.З.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1 Пружинный зажим, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Опис виробу	Повний комплект
Висота	50 мм
Ширина	30 мм
Глибина	59 мм
Опис затискачів ISO n°1	(21-22)NC (13-14)NO
Маса нетто	0,053 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Колір маркування	White marking when green, red or Чорний caps Чорний marking when white caps
Профіль оператора	Зелений flush, I (white) Червоний , O (white)
Використання контактів	Стандартний контакти
Пряме розмикання	З відповідно до МЕК 60947-5-1 appendix K
Робочий хід	1,5 мм (NC changing electrical state) 2,6 мм (БЕЗ змін електричного стану) 4,3 мм (Повний хід)
Робоча сила	3,5 Н NC changing electrical state 3,8 Н БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з JIS No 1 Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Itd]Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui]Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp]Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Електрична довговічність	1000000 циклів AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до МЕК 60947-5-1 appendix C 1000000 циклів DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до МЕК 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V, 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Категорія перенапруги	Клас II відповідно до IEC 60536
Ступінь захисту IP	IP67 відповідно до МЕК 60529 IP69 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK03 відповідно до IEC 50102
Стандарти	EN/IEC 60947-5-4 JIS C8201-5-1 МЕК 60947-5-1 CSA C22.2 № 14 EN/IEC 60947-1 UL 508 JIS C8201-1
Сертифікація виробу	CSA GL UL listed LROS (Lloyds register of shipping) DNV BV
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,500 см
Ширина 1 упаковки	5,500 см
Довжина 1 упаковки	9,000 см
Вага 1 упаковки	53,000 г
Тип 2 упаковки	Doboz
Кількість одиниць у 2 упаковці	100
Висота 2 упаковки	30,000 см
Ширина 2 упаковки	30,000 см
Довжина 2 упаковки	40,000 см
Вага 2 упаковки	5,709 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	800
Висота 3 упаковки	75,000 см
Ширина 3 упаковки	80,000 см
Довжина 3 упаковки	60,000 см
Вага 3 упаковки	53,672 кг
Гарантія	18 місяців
