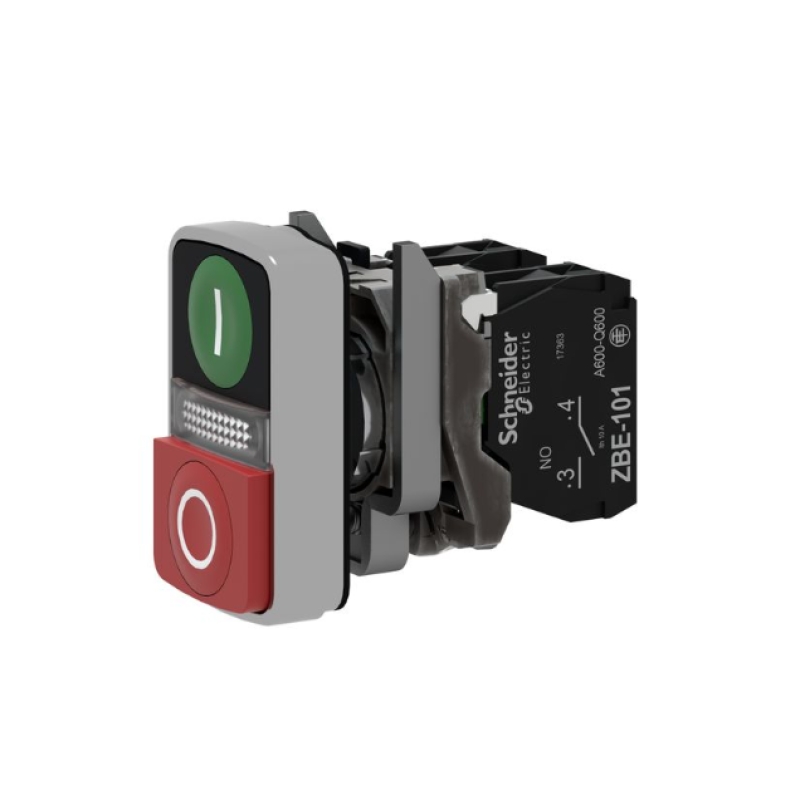

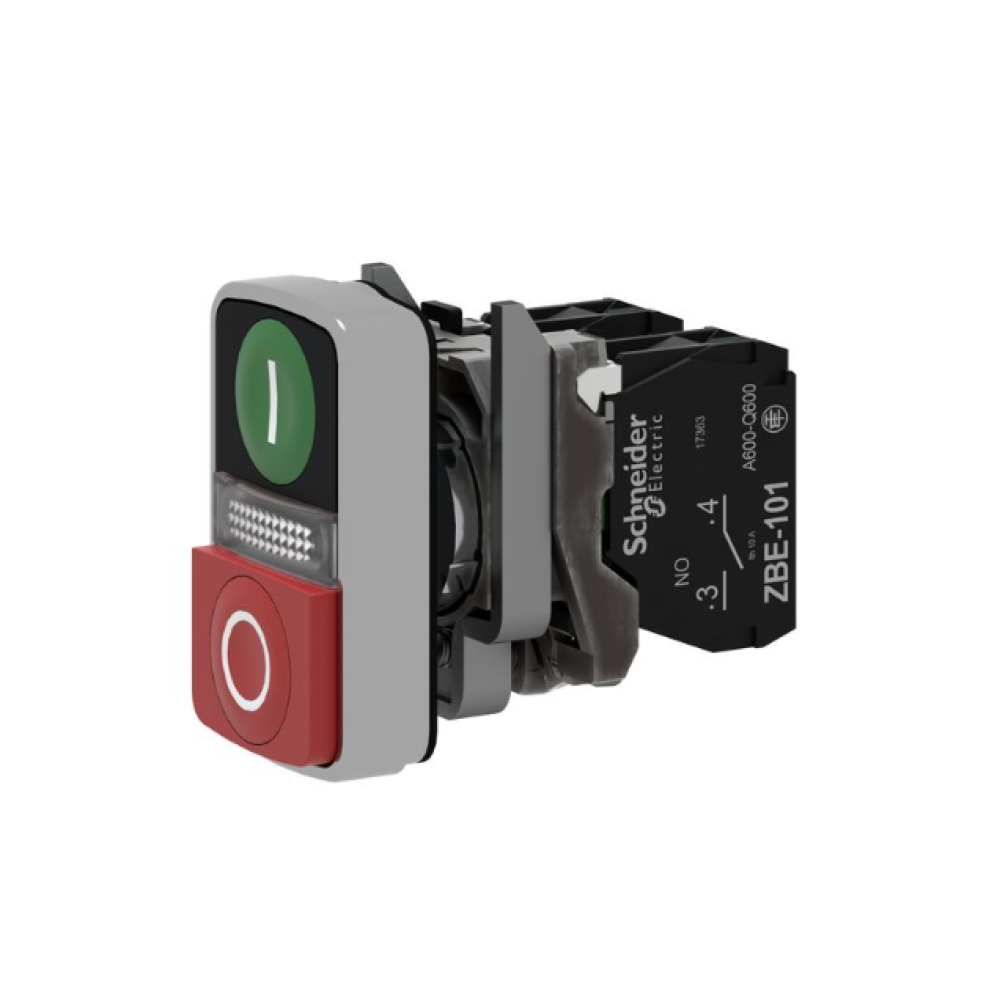

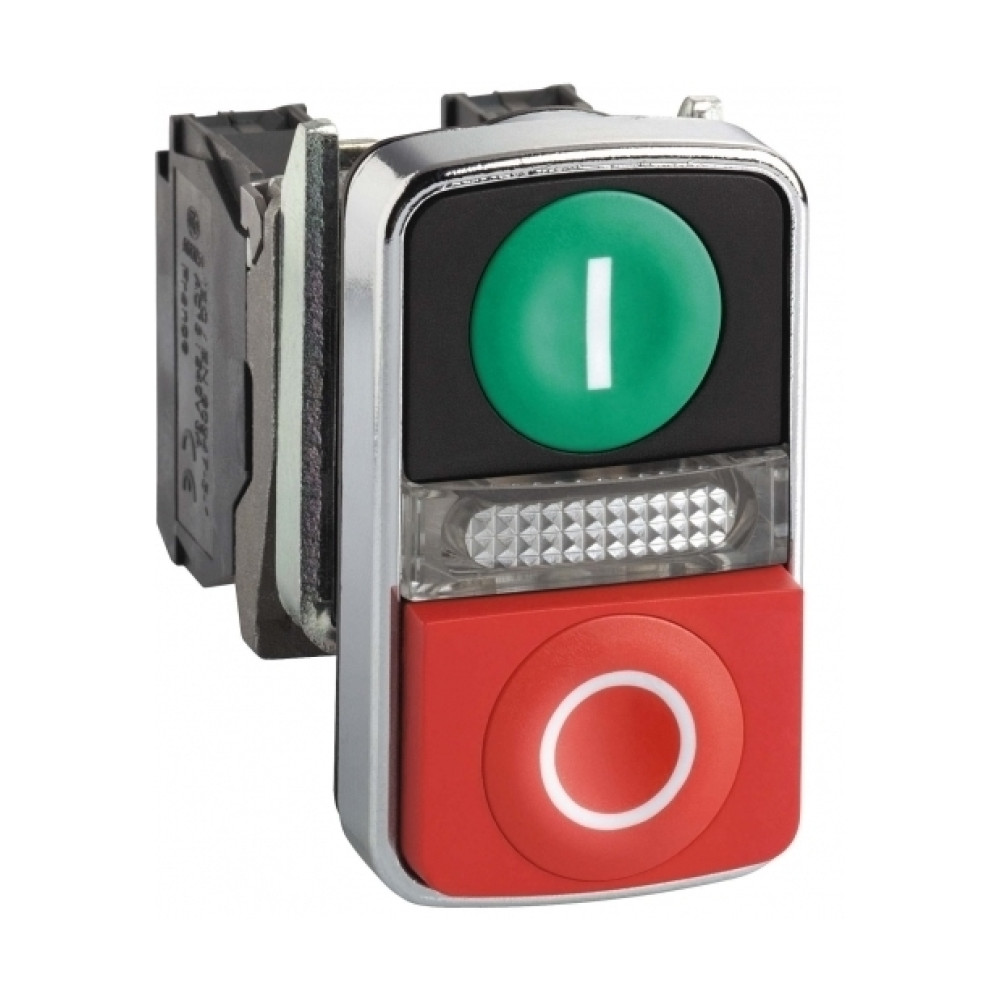

Кнопка Старт-Стоп "I-O" 1NO+1NC 22мм з підсвічуванням жовтий LED 230V самоповерненням [XB4BW73731M5] Harmony XB4 Schneider Electric

Подвійна кнопка Harmony XB4 Schneider Electric, 240 В, з самоповерненням, з підсвіткою,зелена з маркуванням I + червоний з маркуванням O, 1 НВ + 1 НЗ, XB4BW73731M5

---

Металева серія Harmony XB4 пропонує різні 22 мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Кнопка має 1 замкнутий контакт та не відзначена. Пристрій, встановлений в отворі діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB4
Тип виробу або компоненту	Illuminated double-headed push-button
Назва пристрою	XB4
Матеріал безеля	Хромований метал
Тип головки	Стандартний
Монтажний діаметр	22 мм
Колір маркування	Black marking when white caps White marking when green, red or black caps
Джерело живлення	Protected LED
колір лампи	Білий
Опис виробу	Повний комплект
Матеріал фіксації коміра	Замок
Маса нетто	0,13 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Форма головки сигнальної лампи	Rectangular
Тип оператора	Пружинне повернення
Профіль оператора	1 flush - 1 push-buttons - 1 central pilot light
operators description	Green ''I'' - red ''O''
Профіль оператора	Зелений flush, I (white) Червоний , O (white)
Тип та склад контакту	1 Н.В. + 1 Н.З.
Експлуатація контакту	Повільне розмикання
Використання контактів	Стандартний контакти
Пряме розмикання	З відповідно до EN/IEC 60947-5-1 appendix K
Робочий хід	1,5 мм (NC змінює електричний стан) 2,6 мм (БЕЗ змін електричного стану) 4,3 мм (Повний хід)
Робоча сила	3,5 Н NC змінює електричний стан 3,8 Н БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з JIS No 1 Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Ith] Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp] Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 V и 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Тип сигналізації	Стійкий
Лампа	Вбудований світлодіод
[Us] Номінальна напруга живлення	230...240 V Змінний струм в 50/60 Гц
Межі напруги живлення	195…264 В Змінний струм
Споживання струму	14 мА
Термін служби	100000 г при номінальній напрузі і 25 °C
Стійкість до перенапруги	1 кВвідповідно доIEC 61000-4-5
Код сумісності	XB4
Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Клас захисту від ураження електричним стру	Клас I відповідно до IEC 60536
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP69K відповідно до МЕК 60529 IP69 відповідно до МЕК 60529
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK06 відповідно до IEC 50102
Стандарти	МЕК 60947-5-1 CSA C22.2 № 14 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-5-1 UL 508 EN/IEC 60947-5-5 JIS C8201-1
Сертифікація виробу	DNV LROS (Lloyds register of shipping) UL listed GL CSA BV
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Стійкість до комутаційних перешкод	2 кВ відповідно до МЕК 61000-4-4
Стійкість до електромагнітних полів	10 В/м відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	6 кВ При контакті, на металевих частинахвідповідно до МЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах)відповідно до МЕК 61000-4-2
электромагнитная эмиссия	Class B відповідно до IEC 55011
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,500 см
Ширина 1 упаковки	5,500 см
Довжина 1 упаковки	8,500 см
Вага 1 упаковки	126,000 г
Тип 2 упаковки	Doboz
Кількість одиниць у 2 упаковці	100
Висота 2 упаковки	30,000 см
Ширина 2 упаковки	30,000 см
Довжина 2 упаковки	40,000 см
Вага 2 упаковки	13,048 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	800
Висота 3 упаковки	75,000 см
Ширина 3 упаковки	80,000 см
Довжина 3 упаковки	60,000 см
Вага 3 упаковки	112,384 кг
Гарантія	18 місяців
