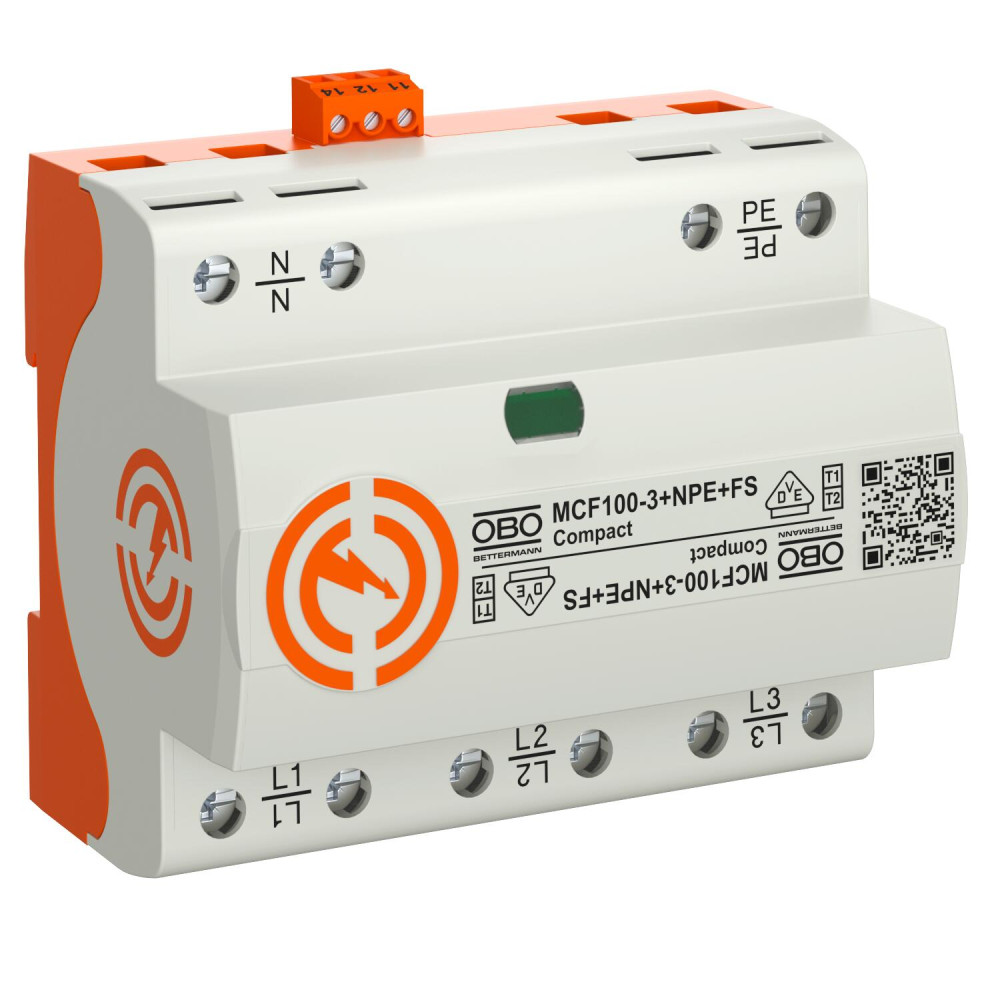

Ограничитель перенапряжения комбінований 3P+N/PE 100кА 255В класс 1+2 (B+С) с FS контактом [5096987] MCF100-3+NPE+FS OBO bettermann

Компактний Ограничитель перенапряжений Тип I + II MCF100-3+NPE+FS, 5096987

---

Комбинированный SPD, тип 1+2

•Уровень защиты ≤ 1,5 кВ
•Для уравнивания потенциалов молниезащиты согласно VDE 0185-305 (ДСТУ EN 62305)
•Выдерживаемый ток молнии 100 кА (10/350), 3+NPE
•Способность к гашению сопровождающих токов сети 50 кА Ipeak, предохранитель на вводе в 315 А gL/gG
•Соответствует требованиям стандарта VDE-AR-N 4100 для использования в зоне перед счетчиком
•В закрытом корпусе во избежание искрения; возможна установка в стандартных распределительных щитах

Применение: промышленные объекты и здания с внешней молниезащитой класса I-IV.
Компактное устройство защиты

---

SPD согласно UL 1449	Тип 4
SPD согласно с IEC 61643-1	класс I+II
Импульсный ток молнии (10/350) [общий]	100kA
Импульсный ток молнии (10/350 мкс)	25kA
Выполнение полюсов	3+N/PE

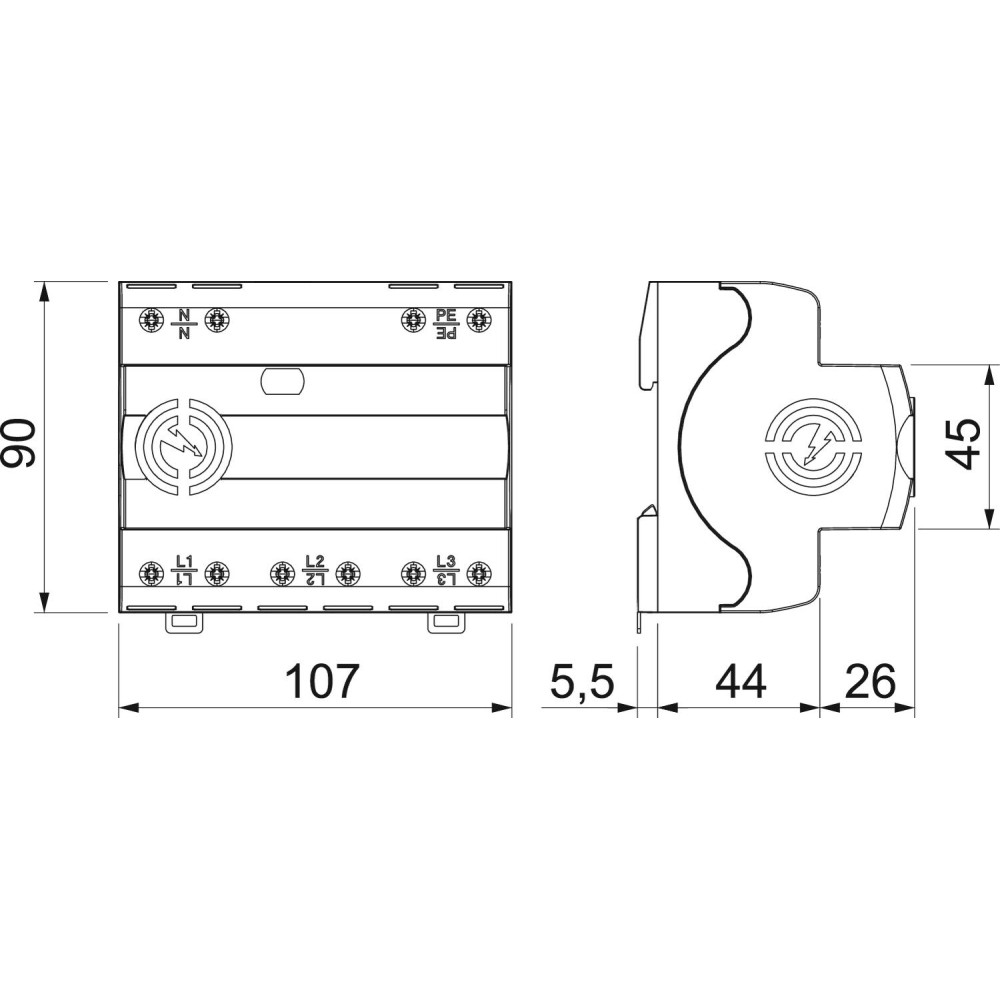

Высота	70mm
Углеродный след CO₂ (GWP) от люльки до ворот	2,5954 кг CO₂e / 1 Шт.
Дистанционная сигнализация	да
Длина	90mm
Разрешения	VDE
Общий уровень защиты L-PE]	2,5kV
Способность к гашению сопровождающего тока (eff) [N-PE]	50kA
Количество полюсов	4
Класс требований согласно EN 61643-11	Тип 1+2
Коммутационная способность контактов FS (AC)	250V/ 1,5A
Коммутационная способность контактов FS (DC)	250V/ 0,1A
Контакты дистанционной сигнализации (FS)	Переключатель
Конфигурация сети TN	да
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да
Мин. сечение подключений на клеммах FM	0,5mm²
Мин. сечение подключений на клеммах FM	28AWG
Мин. сечение присоединительного провода (тонкожильное)	1,5mm²
Мин. сечение присоединительного провода (тонкожильное)	16AWG
Мин. рабочая температура	-40°C
Минимальный диаметр монтажного провода (с одной/многими жилами)	1,5mm²
Минимальный диаметр монтажного провода (с одной/многими жилами)	16AWG
Макс. диаметр монтажного провода (с одной/многими жилами)	35mm²
Макс. диаметр монтажного провода (с одной/многими жилами)	2AWG
Макс. защита от сверхтоков со стороны сети	315 A
Макс. сечение подключений на клеммах FM	1,5mm²
Макс. сечение подключений на клеммах FM	16AWG
Макс. сечение присоединительного провода (тонкожильное)	25mm²
Макс. сечение присоединительного провода (тонкожильное)	3AWG
Макс. рабочая температура	80°C
Максимальное рабочее напряжение (L-N)	255V
Максимальное рабочее напряжение AC	255V
Максимальное предотвращение	315A
Максимальный импульсный ток утечки (8/20 мкс)	50kA
Максимальный импульсный ток утечки (8/20 мкс) [L-N]	50kA
Максимальный импульсный ток утечки (8/20 мкс) [N-PE]	100kA
Материал корпуса компонентов защиты от перенапряжения	PA UL 94 V-0
Момент затяжки	5Nm
Наивысшее напряжение при длительной нагрузке (N-PE)	255V
Напряжение TOV [L-N] – режим безопасного выхода из строя– 120 мин	442V
Напряжение TOV [L-N] – режим устойчивости – 5 с	440V
Напряжение TOV [N-PE] – режим устойчивости – 200 мс	1200V
Номинальное напряжение AC (50/60 Гц)	230V
Номинальный разрядный ток (8/20 мкс)	35kA
Номинальный разрядный ток (8/20 мкс) [L-N]	35kA
Номинальный разрядный ток (8/20 мкс) [N-PE]	100kA
Уровень защиты	IP20
Уровень защиты [L-N]:	≤1,5
Размер	255V
Сигнализация на прибор	оптический
Способ монтажа	DIN рейка, 35 мм
Устойчивость к коротким замыканиям с макс. защитой от сверхтоков со стороны сети	50 kA eff
Суммарный разрядный ток (8/20 мкс)	100kA
Тип линии для устройства защиты от высокого напряжения	Линия электропередачи AC
Тип сети	TT
Время реагирования	<100ns
Ширина	107mm
