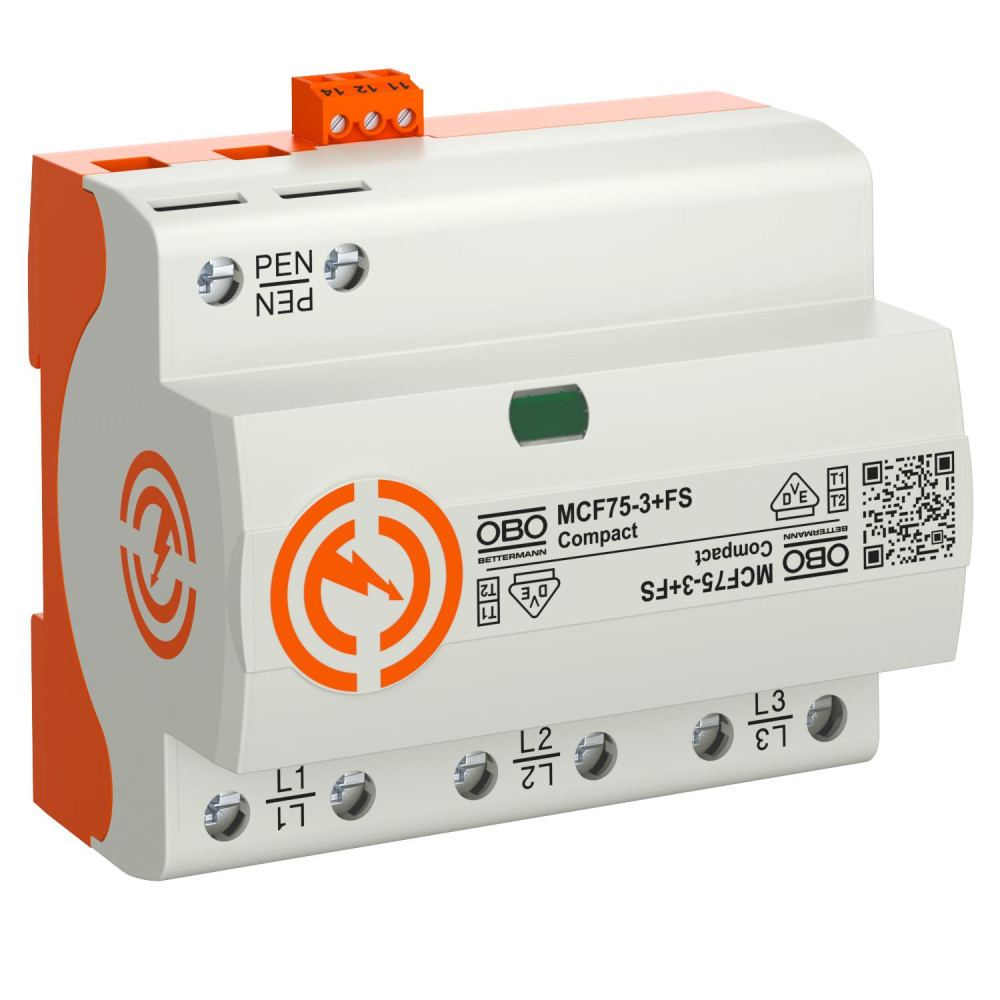

Обмежувач перенапруги комбінований 3P 75кА 255В клас 1+2 (B+С) з FS контактом [5096981] MCF75-3+FS OBO bettermann

Компактний обмежувач перенапруг Тип I + II MCF75-3+FS, 5096981

---

Комбінований провідник, бар’єр захисту від грому, тип 1+2

• Рівень захисту ≤ 1,5 кВ
• Для зрівнювання потенціалів блискавкозахисту згідно VDE 0185-305 (ДСТУ EN 62305)
• Витримуваний струм блискавки 75 кА (10/350), 3-полюсний
• Здатність до гасіння супроводжуючих струмів мережі 50 кА Ipeak, запобіжник на вводі до 315 А gL/gG
• Відповідає вимогам стандарту VDE-AR-N 4100 для використання в зоні перед лічильником
• В закритому корпусі для уникнення іскріння; можливе встановлення в стандартних розподільчих щитах

Застосування: промислові об'єкти та будівлі із зовнішнім блискавкозахисту класу I-IV.
Компактний пристрій захисту

---

SPD згідно UL 1449	Тип 4
SPD згідно з IEC 61643-1	клас I+II
Імпульсний струм блискавки (10/350) [загальний]	75kA
Імпульсний струм блискавки (10/350 мкс)	25kA
Виконання полюсів	3

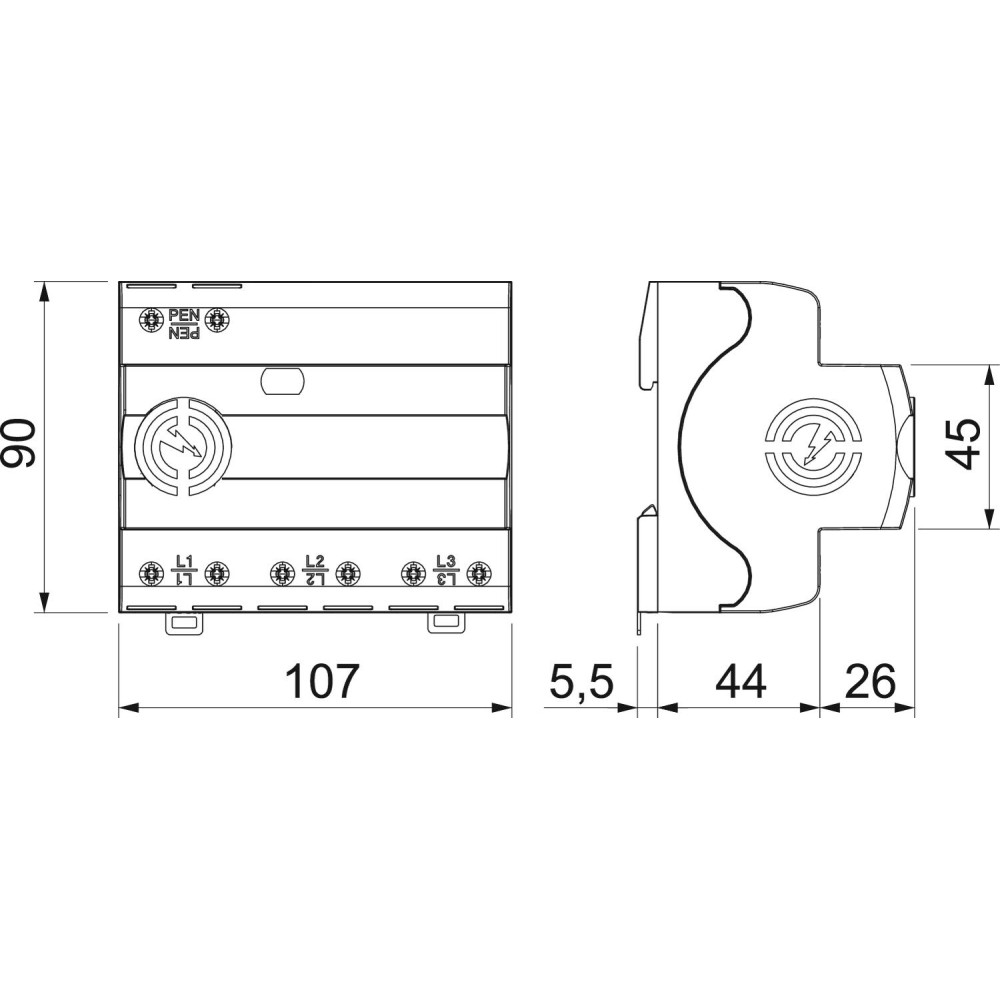

Висота	70mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт	2,2824 кг CO₂e / 1 Шт.
Дистанційна сигналізація	так
Довжина	90mm
Дозволи	VDE
Кількість полюсів	3
Клас вимог згідно EN 61643-11	Тип 1+2
Комутаційна здатність контактів FS (AC)	250V/ 1,5A
Комутаційна здатність контактів FS (DC)	250V/ 0,1A
Контакти дистанційної сигналізації (FS)	Перемикач
Конфігурація мережі TN	так
Конфігурація мережі TN-C	так
мін. перетин підключень на клемах FM	28AWG
мін. перетин підключень на клемах FM	0,5mm²
Мін. перетин приєднувального проводу (тонкожильний)	16AWG
Мін. перетин приєднувального проводу (тонкожильний)	1,5mm²
Мін. робоча температура	-40°C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	1,5mm²
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	16AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	35mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	2AWG
Макс. захист від надструмів зі сторони мережі	315 A
макс. перетин підключень на клемах FM	1,5mm²
макс. перетин підключень на клемах FM	16AWG
Макс. перетин приєднувального проводу (тонкожильний)	3AWG
Макс. перетин приєднувального проводу (тонкожильний)	25mm²
Макс. робоча температура	80°C
Максимальна робоча напруга AC	255V
Максимальне запобігання	315A
Максимальний імпульсний струм витоку (8/20 мкс)	50kA
Матеріал корпусу компонентів захисту від перенапруги	PA UL 94 V-0
Момент затягування	5Nm
Напруга TOV [L-N] – режим безпечного виходу з ладу– 120 хв	442V
Напруга TOV [L-N] – режим стійкості – 5 с	440V
Номінальна напруга AC (50/60 Гц)	230V
Номінальний розрядний струм (8/20 мкс)	35kA
Рівень захисту	IP20
Розмір	255V
Сигналізація на прилад	оптичний
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	50 kA eff
Сумарний розрядний струм (8/20 мкс)	75kA
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	TN-C
Час реагування	<100ns
Ширина	107mm
