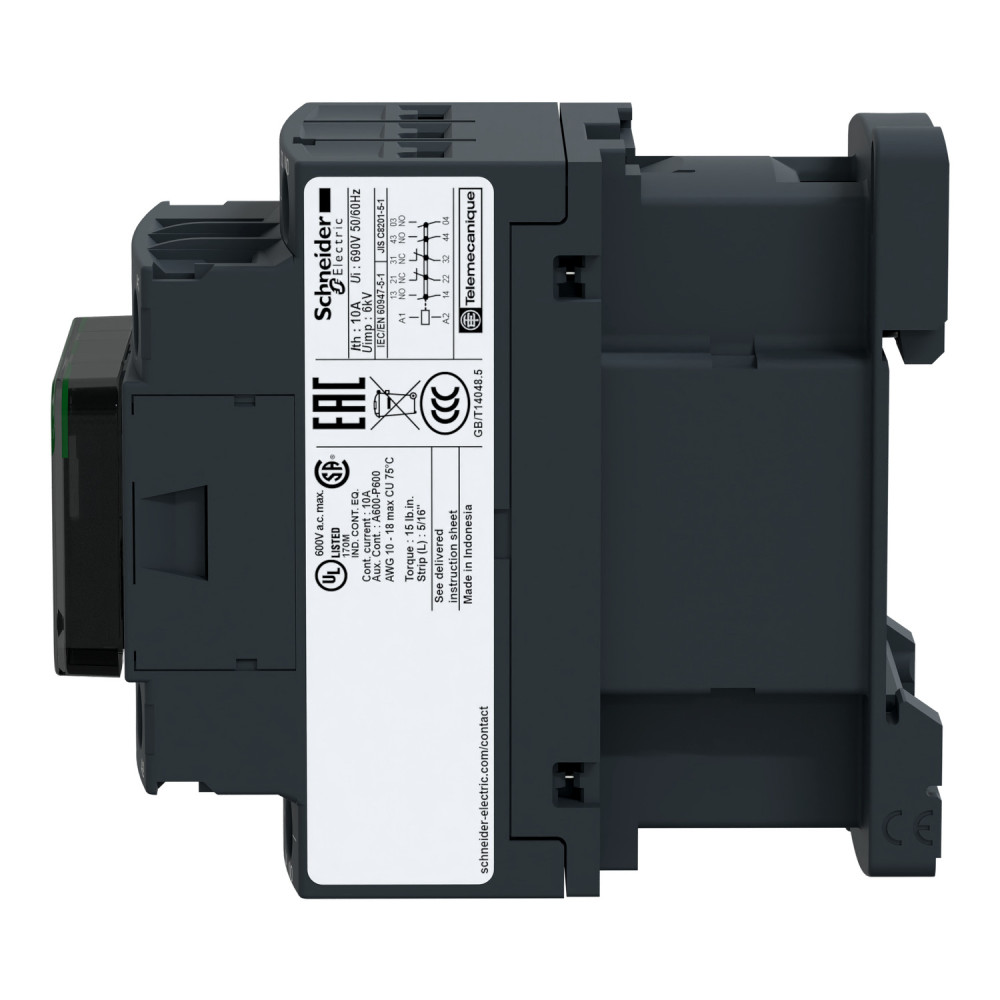

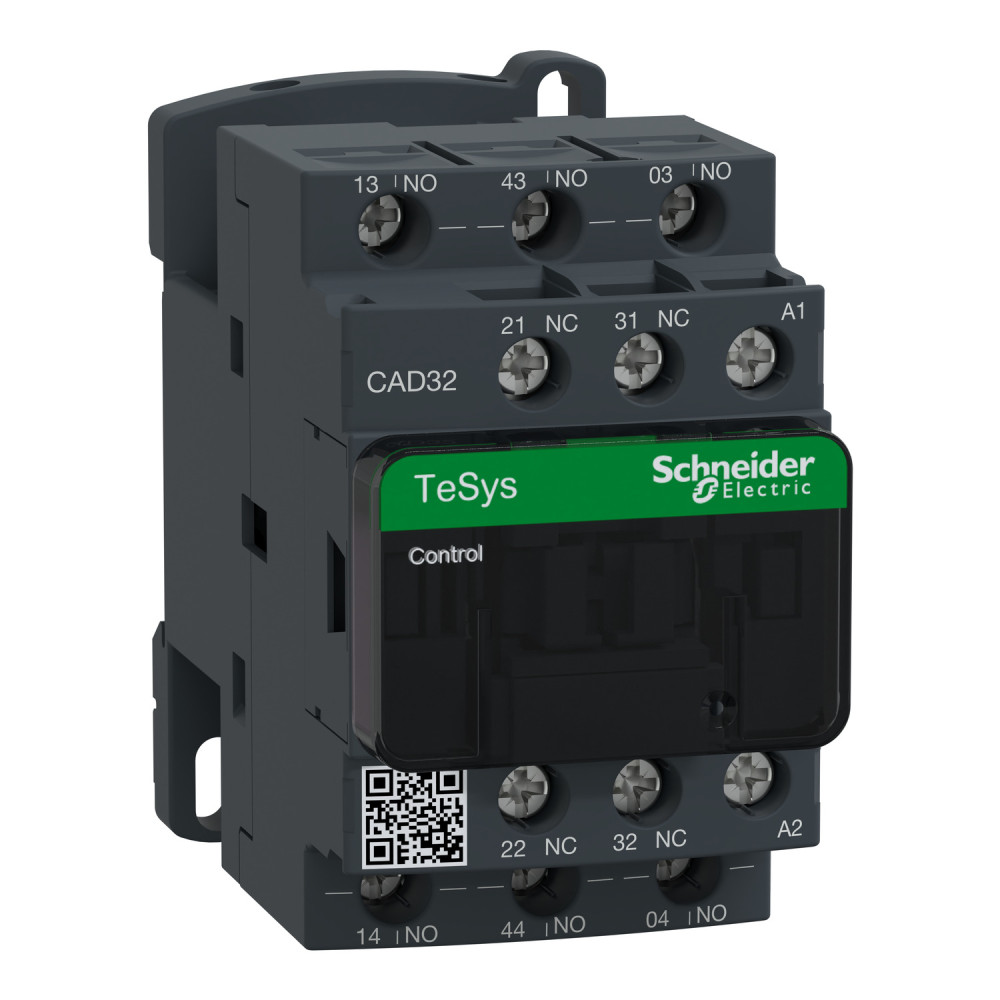

Контактор 110В 3NO+2NC [CAD32F7] TeSys CAD Schneider Electric

Проміжне реле 110B 50/50Гц, CAD32F7

---

Реле керування TeSys D, 5 контактів (3 NO + 2NC), 10А/690В, для керування електромагнітними навантаженнями AC-15/DC-13. Він забезпечує схему керування змінним струмом 110 В 50/60 Гц, підключення здійснюється за допомогою гвинтових клем. Для високих робочих швидкостей до 180 циклів/хв і температури навколишнього середовища -40/+60°C, він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), можливе кріплення на DIN-рейці 35 мм або кріплення гвинтом. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).

---

Діапазон	TeSys, TeSys Deca
Назва продукту	TeSys CAD
Тип виробу або компоненту	Реле управління
Назва пристрою	CAD
Застосування контактора	Схема управління
Категорія застосування	AC-15, AC-14, DC-13
Компонування полюсного контакту	3 NO + 2 NC
[Ue] номінальна робоча напруга	<= 690 В змінний струм 25...400 Гц
Тип схеми керування	Змінний струм 50/60 Гц
[Uc] напруга схеми керування	110 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напруга	6 кВ (IEC 60947)
[Ith] умовний тепловий струм	10 А (60 °C)
Номінальна вмикаюча здатність [Irms]	140 А AC (IEC 60947-5-1), 250 А DC (IEC 60947-5-1)
[Icw] номінальний короткочасно допустимий струм	100 А - 1 с; 120 А - 500 мс; 140 А - 100 мс
Номінальний струм запобіжника	10 А gG (IEC 60947-5-1)
[Ui] номінальна напруга ізоляції	600 В UL, 600 В CSA, 690 В IEC 60947-5-1

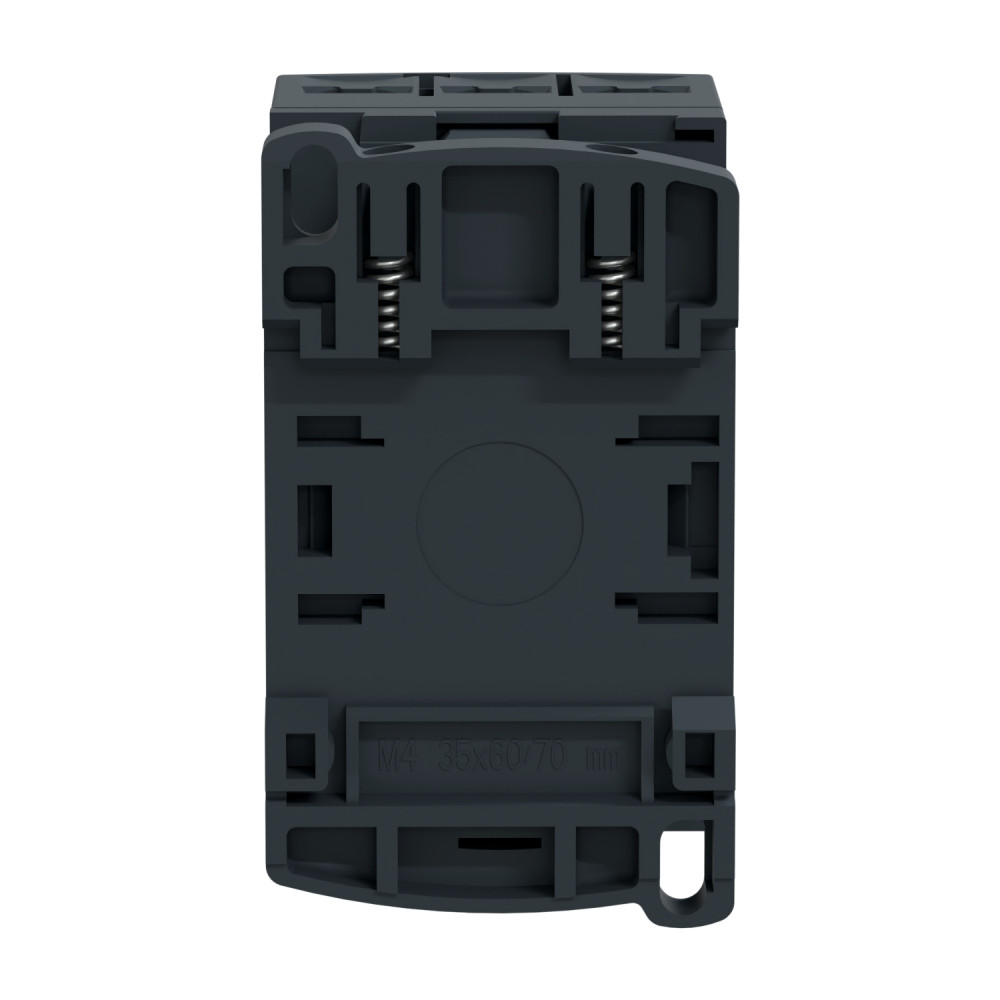

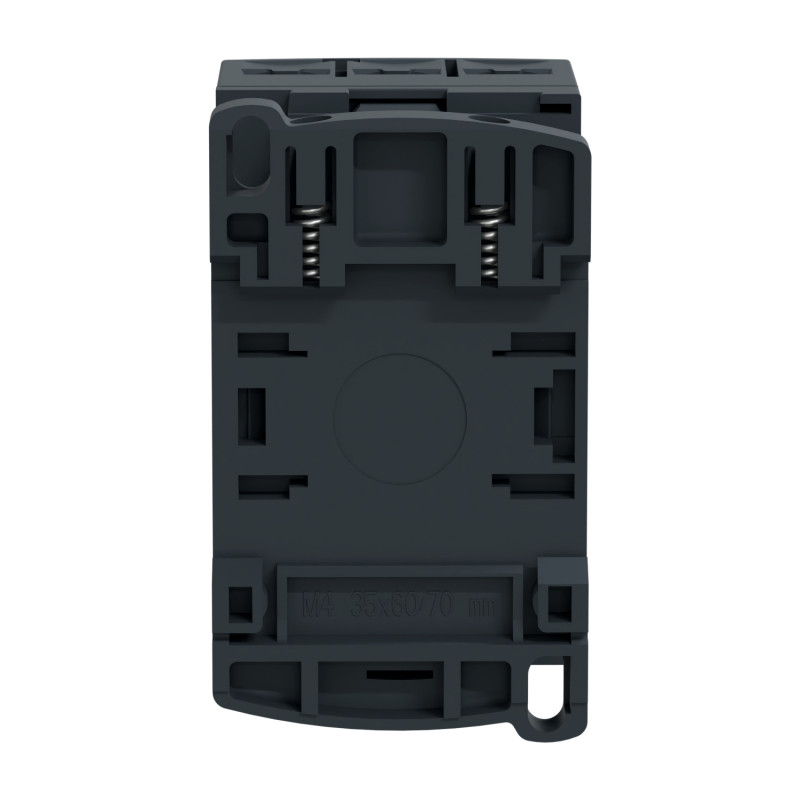

Монтажна опора	Рейка, Пластина
Момент затягування	1,7 Н·м (гвинтові затискачі, викрутка Philips №2 / плоска Ø6 мм / хрестоподібна №2)
Межі напруги ланцюга керування	0.3...0.6 Uc (-40…70 °C) випадання; 0.8...1.1 Uc (-40…60 °C) робочий 50 Гц; 0.85...1.1 Uc (-40…60 °C) робочий 60 Гц; 1...1.1 Uc (60…70 °C) робочий 50/60 Гц
Робочий час	12...22 мс котушка під напругою і замикання НЗ; 4...12 мс знеструмлення і розмикання НЗ; 4...19 мс увімкнення і розмикання НЗ; 6...17 мс знеструмлення і замикання НО
Механічна зносостійкість	30 млн циклів
Максимальна робоча швидкість	180 цикл/хв
Пускова потужність [ВА]	70 В·А 50 Гц (20 °C)
Утримувана потужність [ВА]	8 В·А 50 Гц (20 °C)
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Час не перекриття контактів	1,5 мс (ввімкнення та знеструмлення між NC і NO)
Опір ізоляції	> 10 МОм
Механічна стійкість	Удари: 10 g розімкнене, 15 g замкнене (IEC 60068-2-27); Вібрації: 2 g розімкнене, 4 g замкнене (IEC 60068-2-6)
Висота	77 мм
Ширина	45 мм
Глибина	84 мм
Маса нетто	0,58 кг
