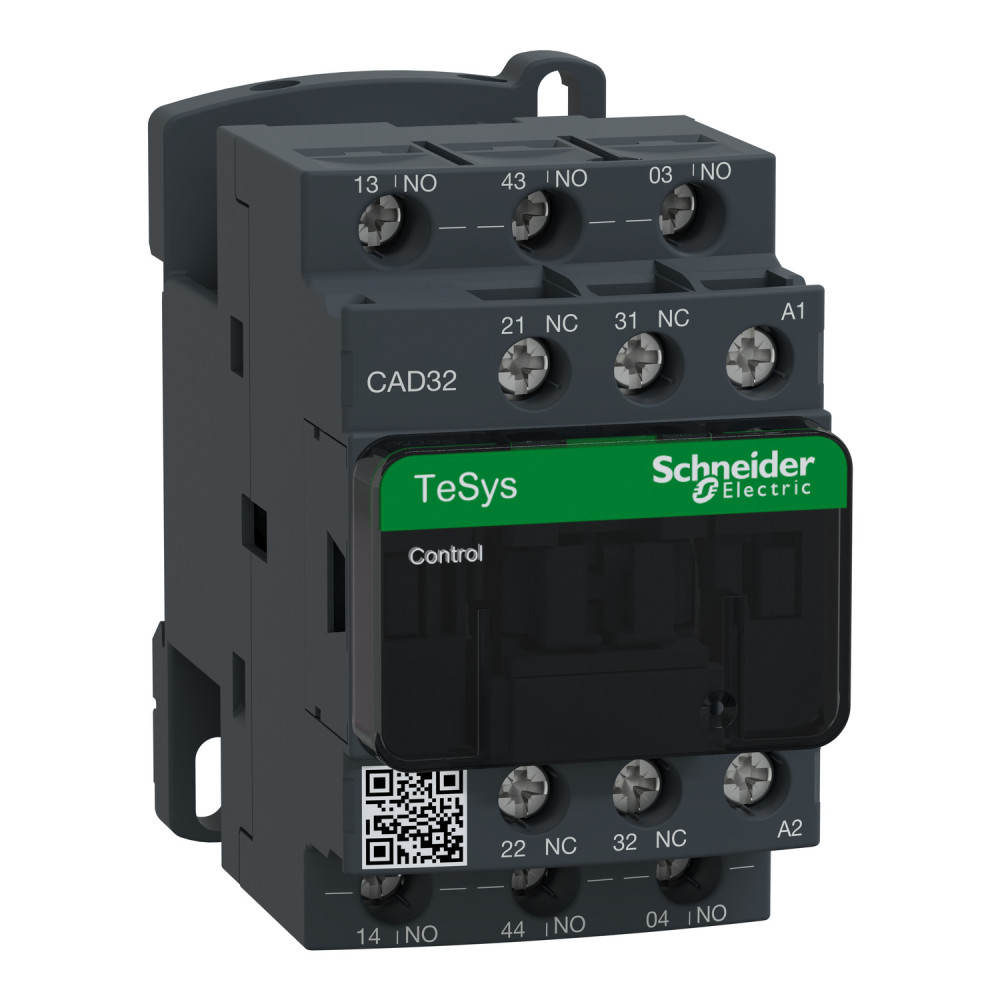

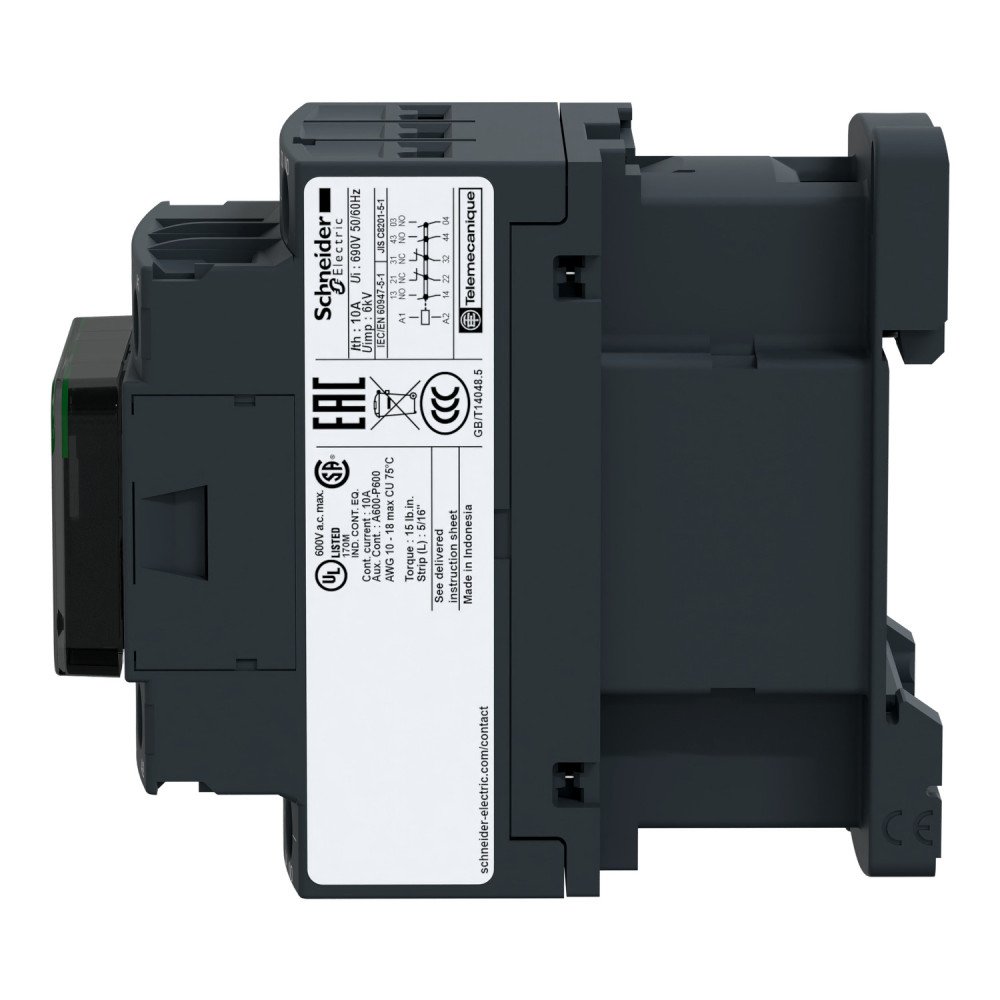

Контактор 220В 3NO+2NC [CAD32M7] TeSys CAD Schneider Electric

Промежуточное реле 220B 50/50Гц, CAD32M7

---

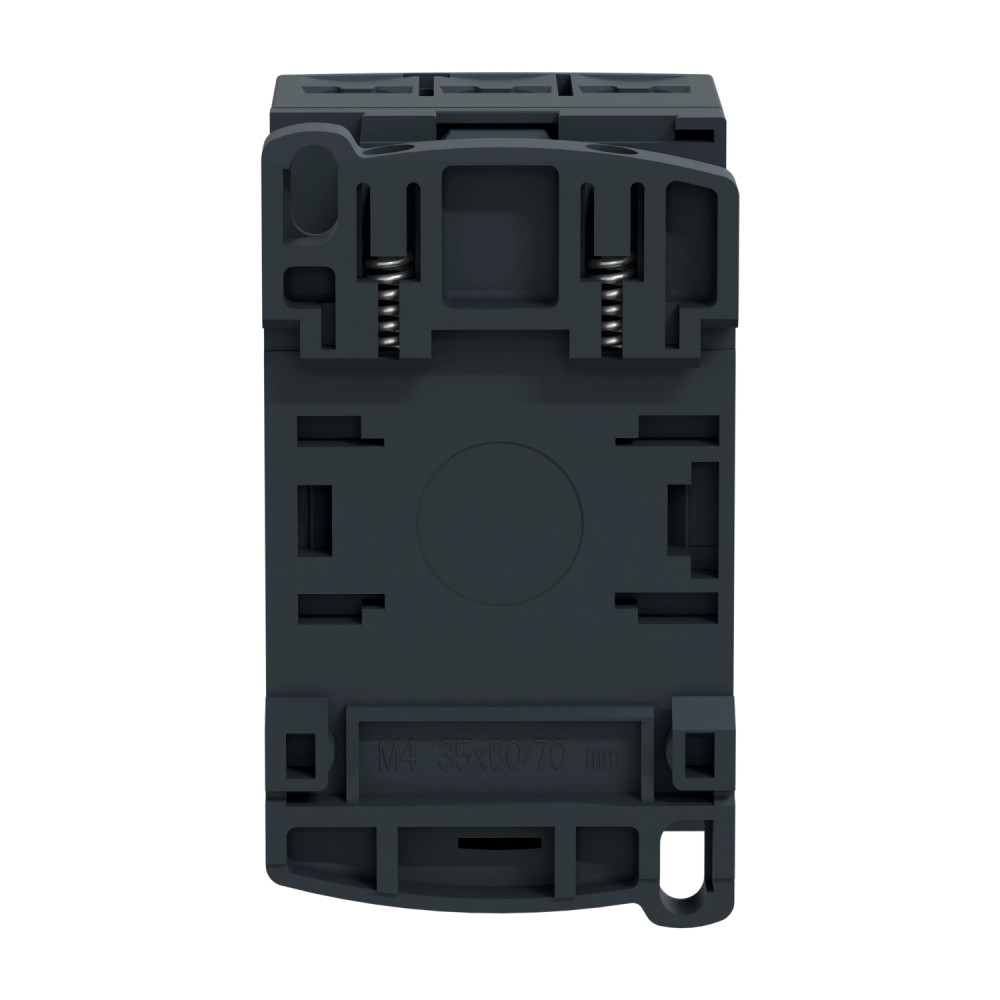

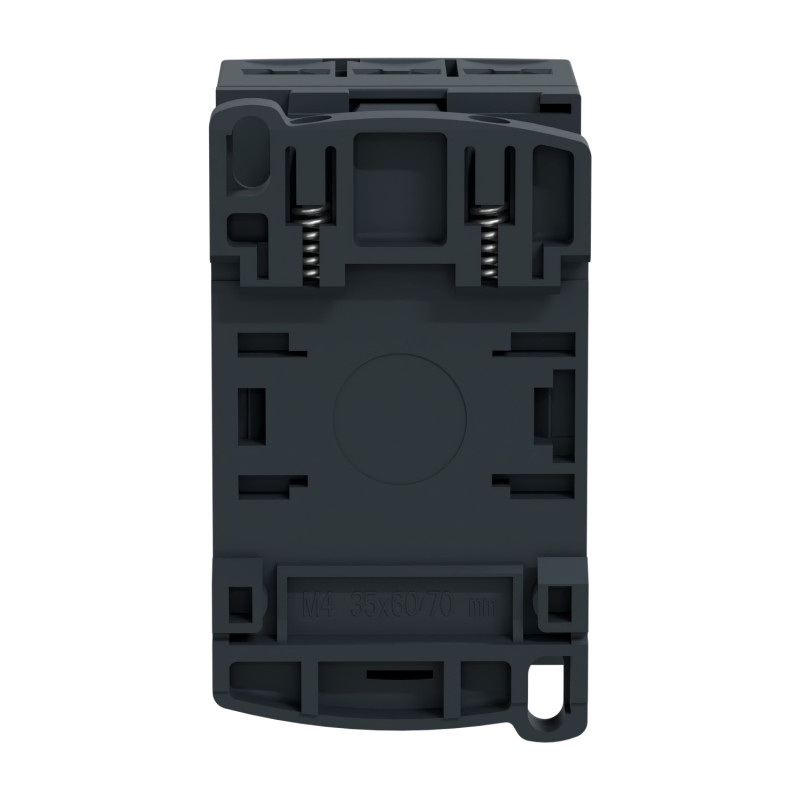

Реле управления TeSys D, 5 контактов (3 NO+2NC), 10А/690В, для управления электромагнитными нагрузками AC-15/DC-13. Он обеспечивает схему управления переменным током 220 В 50/60 Гц, подключение производится с помощью винтовых клемм. Для высоких рабочих скоростей до 180 циклов/мин и температуры окружающей среды –40/+60°C, он обеспечивает высокую надежность и долговечность. Компактный (ширина 45 мм), возможно крепление на DIN-рейке 35 мм или крепление винтом. Сертифицирован по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).

---

Диапазон	TeSys, TeSys Deca
Название продукта	TeSys CAD
Тип изделия или компонента	Реле управления
Название устройства	CAD
Применение контактора	Схема управления
Категория применения	DC-13, AC-14, AC-15
Состав полюсного контакта	3 NO + 2 NC
[Ue] номинальное рабочее напряжение	<= 690 В переменный ток 25...400 Гц
Тип схемы управления	Переменный ток на 50/60 Гц
[Uc] напряжение схемы управления	220 В переменный ток 50/60 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ (IEC 60947)
[Ith] условный тепловой ток	10 А (60 °C)
Номинальная включающая способность [Irms]	140 А переменный ток (IEC 60947-5-1), 250 А постоянный ток (IEC 60947-5-1)
[Icw] номинальный кратковременно допустимый ток	100 А - 1 с; 120 А - 500 мс; 140 А - 100 мс
Номинальный ток предохранителя	10 А gG (IEC 60947-5-1)
[Ui] номинальное напряжение изоляции	600 В UL, 600 В CSA, 690 В IEC 60947-5-1
Монтажная опора	Пластина, Шина
Момент затяжки	1,7 Н·м (винтовые зажимы: отвертка Philips №2, плоская Ø6 мм, крестовая №2)
Пределы напряжения цепи управления	0,3...0,6 Uc (-40…70 °C) – выпадение AC 50/60 Гц; 0,8...1,1 Uc (-40…60 °C) – рабочий AC 50 Гц; 0,85...1,1 Uc (-40…60 °C) – рабочий AC 60 Гц; 1...1,1 Uc (60…70 °C) – рабочий AC 50/60 Гц
Время работы	12...22 мс – катушка под напряжением и замыкание NC; 4...12 мс – обесточивание катушки и размыкание NC; 4...19 мс – включение катушки и размыкание NC; 6...17 мс – обесточивание катушки и замыкание NO
Механическая износостойкость	30 миллионов циклов
Максимальная рабочая скорость	180 цикл/мин
Пусковая мощность [ВА]	70 В·А 50 Гц (20 °C)
Потребляемая мощность удержания [ВА]	8 В·А 50 Гц (20 °C)
Минимальное напряжение переключения	17 В
Минимальный ток переключения	5 мА
Время неперекрытия контактов	1,5 мс при включении и отключении между NC и NO
Сопротивление изоляции	>10 МОм
Механическая прочность	Удары: 10 g разомкнутое, 15 g замкнутое (IEC 60068-2-27); Вибрации: 2 g разомкнутое, 4 g замкнутое (IEC 60068-2-6)
Высота	77 мм
Ширина	45 мм
Глубина	84 мм
Масса нетто	0,58 кг
