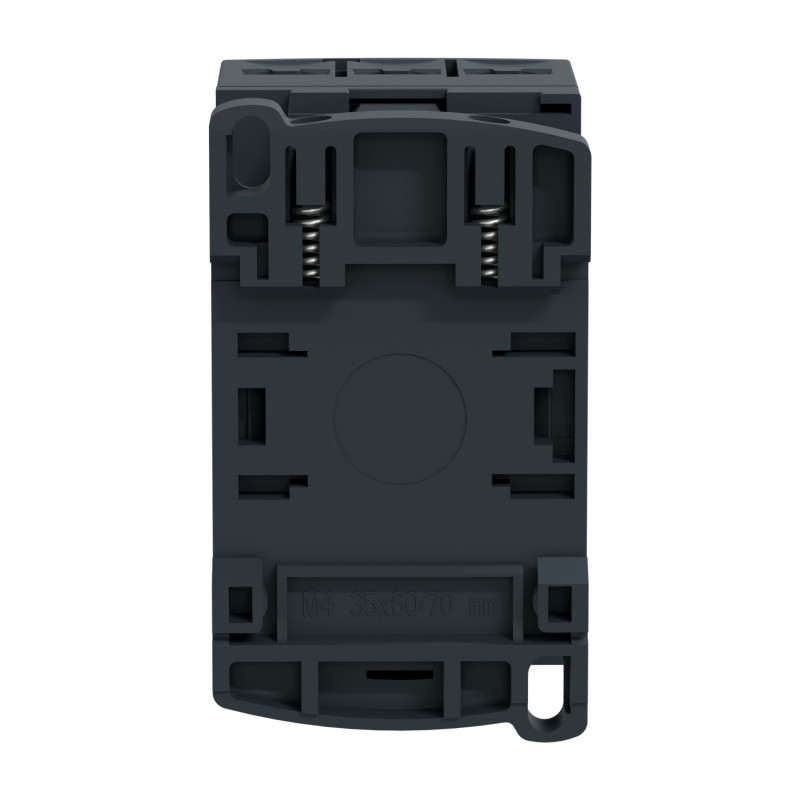

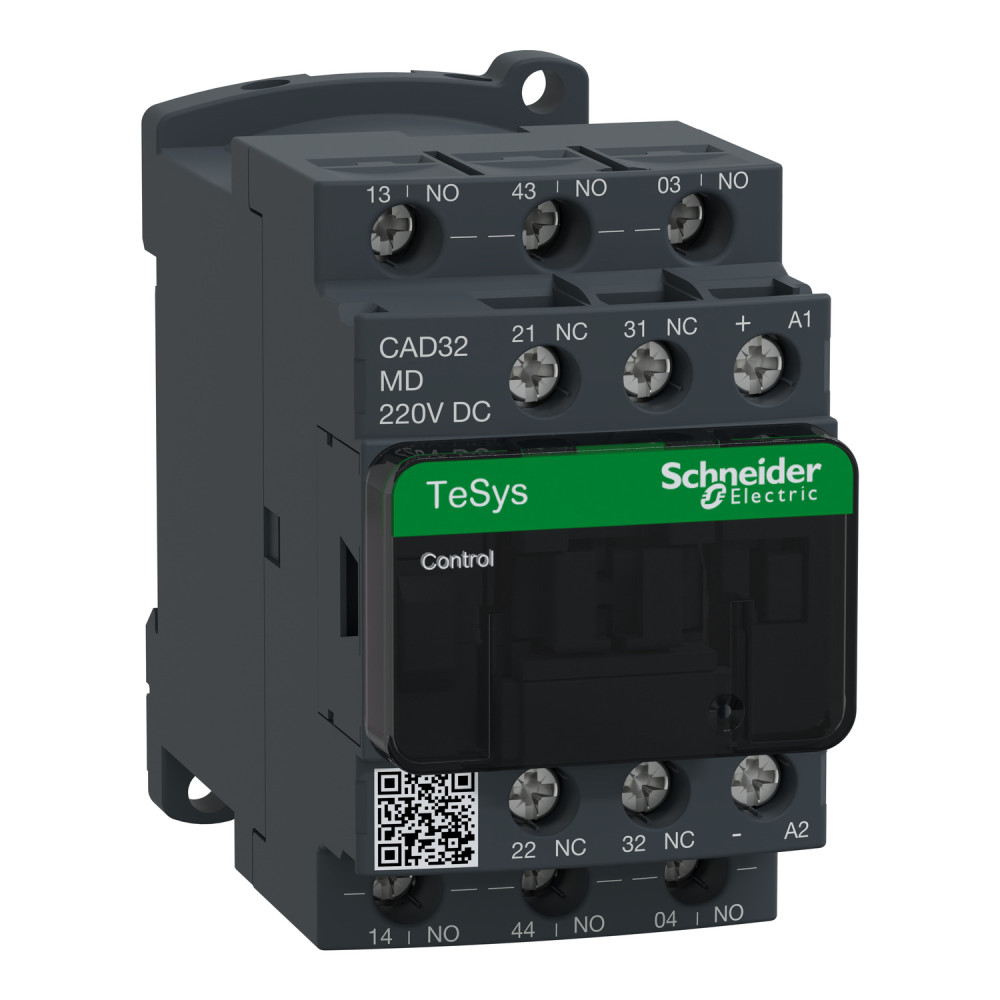

Контактор 220В DC 3NO+2NC [CAD32MD] TeSys CAD Schneider Electric

Проміжне реле 220B, CAD32MD

---

Реле керування TeSys D, 5 контактів (3 NO + 2NC), 10А/690В, для керування електромагнітними навантаженнями AC-15/DC-13. Він забезпечує ланцюг керування 220 В постійного струму без пускового споживання та оснащений пристроєм придушення перенапруги, підключенням за допомогою гвинтових клем. Для високих робочих швидкостей до 180 циклів/хв і температури навколишнього середовища -40/+60°C, він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), можливе кріплення на DIN-рейці 35 мм або кріплення гвинтом. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).

---

Діапазон	TeSys, TeSys Deca
Назва продукту	TeSys CAD
Тип виробу або компоненту	Реле управління
Назва пристрою	CAD
Застосування контактора	Схема управління
Категорія застосування	AC-14, AC-15, DC-13
Компонування полюсного контакту	3 NO + 2 NC
[Ue] номінальна робоча напруга	<= 690 В змінний струм 25...400 Гц
Тип схеми керування	Постійний струм стандартний
[Uc] напруга схеми керування	220 В постійний струм
[Uimp] номінальна імпульсна витримувана напруга	6 кВ (IEC 60947)
[Ith] умовний тепловий струм	10 А (60 °C)
Номінальна вмикаюча здатність [Irms]	140 А змінний струм (IEC 60947-5-1), 250 А постійний струм (IEC 60947-5-1)
[Icw] номінальний короткочасно допустимий струм	100 А - 1 с; 120 А - 500 мс; 140 А - 100 мс
Номінальний струм запобіжника	10 А gG (IEC 60947-5-1)
[Ui] номінальна напруга ізоляції	600 В UL, 600 В CSA, 690 В IEC 60947-5-1

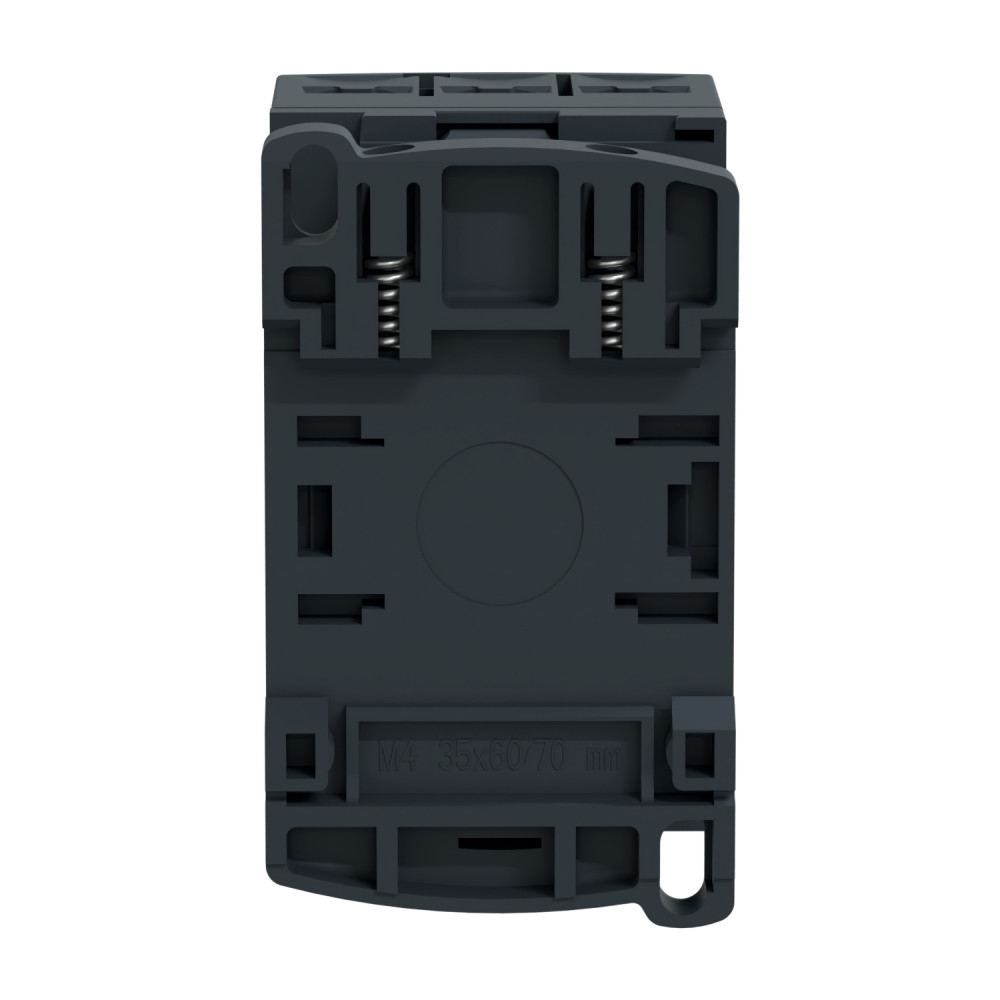

Монтажна опора	Рейка, Пластина
Момент затягування	1,7 Н·м (гвинтові затискачі: викрутка Philips №2, плоска Ø6 мм, хрестоподібна №2)
Межі напруги ланцюга керування	0,1...0,25 Uc (-40…70 °C): випадання постійний струм; 0,7...1,25 Uc (-40…60 °C): робочий постійний струм; 1...1,25 Uc (60…70 °C): робочий постійний струм
Робочий час	53...72 мс котушка під напругою і замикання NC; 16...24 мс знеструмлення котушки і розмикання NC; 47...63 мс увімкнення котушки і розмикання NC; 15...25 мс знеструмлення котушки і замикання NO
Механічна зносостійкість	30 мільйонів циклів
Максимальна робоча швидкість	180 цикл/хв
Постійний коефіцієнт часу	28 мс
Пускова потужність [Вт]	5,4 В (20 °C)
Утримувана споживана потужність [Вт]	5,4 В (20 °C)
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Час неперекриття контактів	1,5 мс при ввімкненні та вимкненні між NC і NO
Опір ізоляції	>10 МОм
Механічна стійкість	Удари: 10 g розімкнене, 15 g замкнене (IEC 60068-2-27); Вібрації: 2 g розімкнене, 4 g замкнене (IEC 60068-2-6)
Висота	77 мм
Ширина	45 мм
Глибина	93 мм
Маса нетто	0,58 кг
