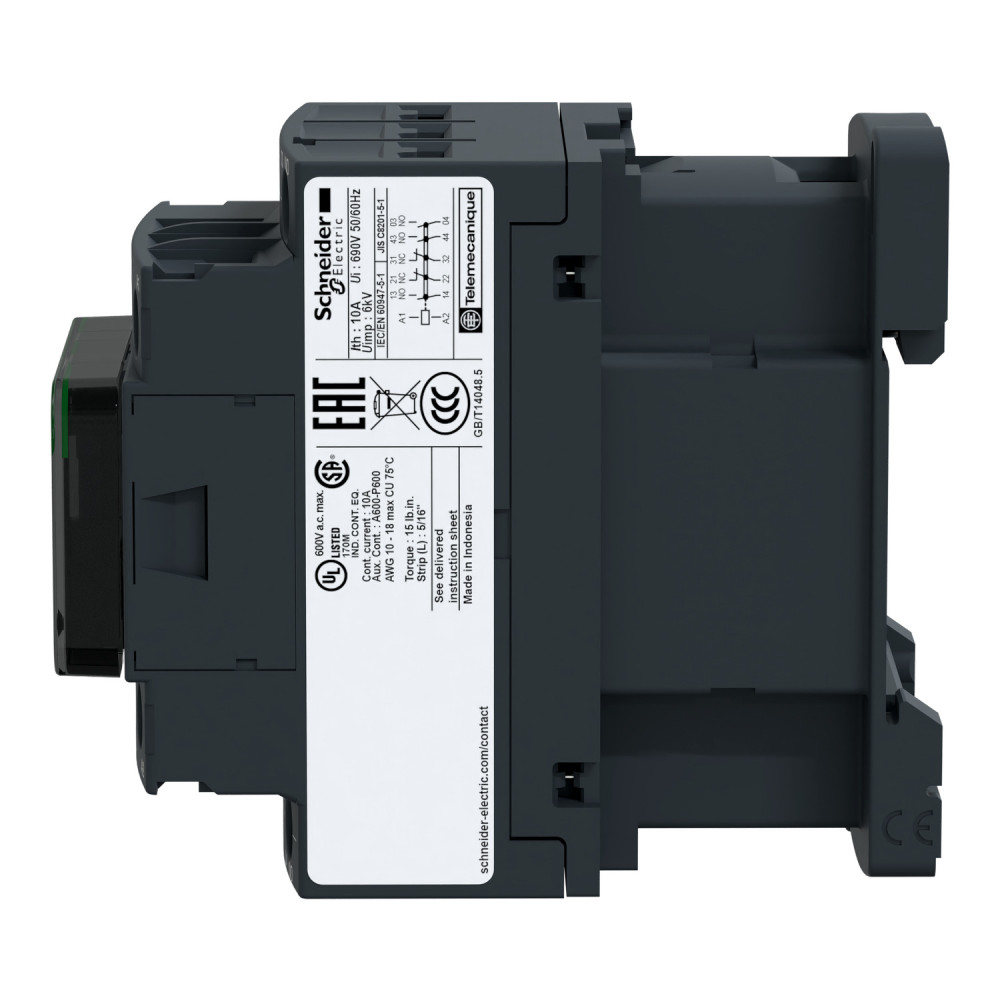

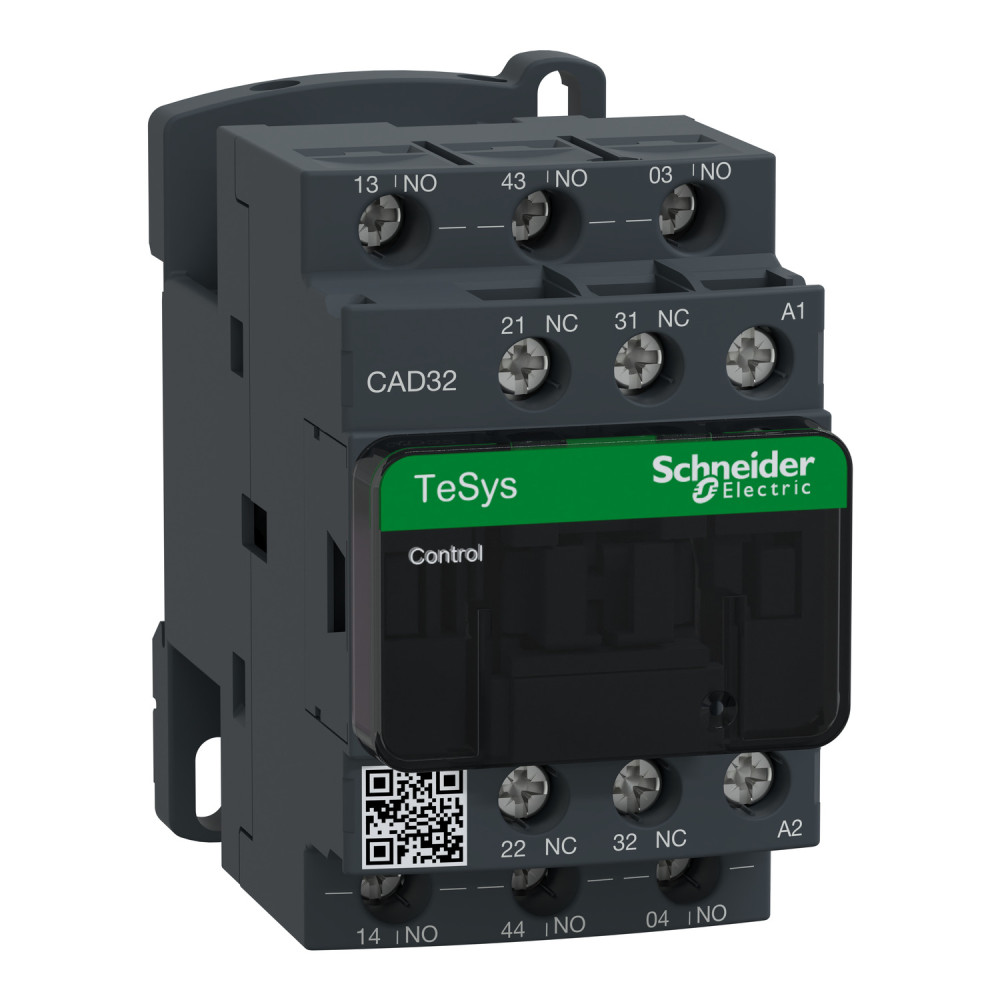

Контактор 230В 3NO+2NC [CAD32P7] TeSys CAD Schneider Electric

Проміжне реле 230B 50/50Гц, CAD32P7

---

Реле керування TeSys D, 5 контактів (3 NO + 2NC), 10А/690В, для керування електромагнітними навантаженнями AC-15/DC-13. Він забезпечує схему керування змінним струмом 230 В 50/60 Гц, підключення здійснюється за допомогою гвинтових клем. Для високих робочих швидкостей до 180 циклів/хв і температури навколишнього середовища -40/+60°C, він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), можливе кріплення на DIN-рейці 35 мм або кріплення гвинтом. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).

---

Діапазон	TeSys, TeSys Deca
Назва продукту	TeSys CAD
Тип виробу або компоненту	Реле управління
Назва пристрою	CAD
Застосування контактора	Схема управління
Категорія застосування	DC-13, AC-15, AC-14
Компонування полюсного контакту	3 NO + 2 NC
[Ue] номінальна робоча напруга	<= 690 В змінний струм 25...400 Гц
Тип схеми керування	Змінний струм на 50/60 Гц
[Uc] напруга схеми керування	230 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напруга	6 кВ відповідно до IEC 60947
[Ith] умовний тепловий струм	10 А (на 60 °C)
Номінальна вмикаюча здатність [Irms]	140 А змінний струм (IEC 60947-5-1), 250 А постійний струм (IEC 60947-5-1)
[Icw] номінальний короткочасно допустимий струм	100 А - 1 с; 120 А - 500 мс; 140 А - 100 мс
Номінальний струм запобіжника	10 А gG (IEC 60947-5-1)
[Ui] номінальна напруга ізоляції	600 В UL сертифікований, 600 В CSA сертифікований, 690 В IEC 60947-5-1

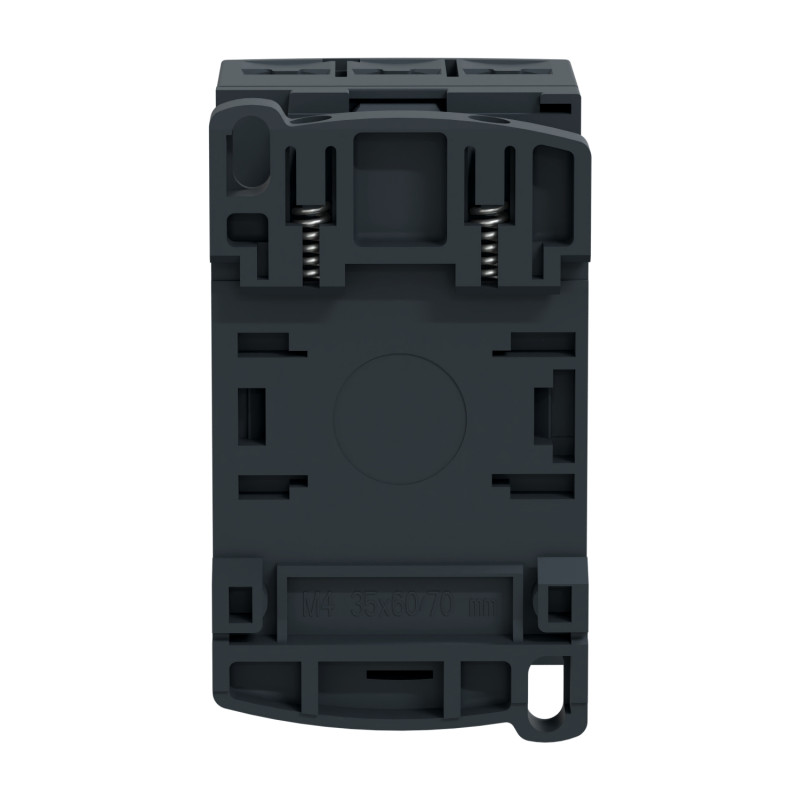

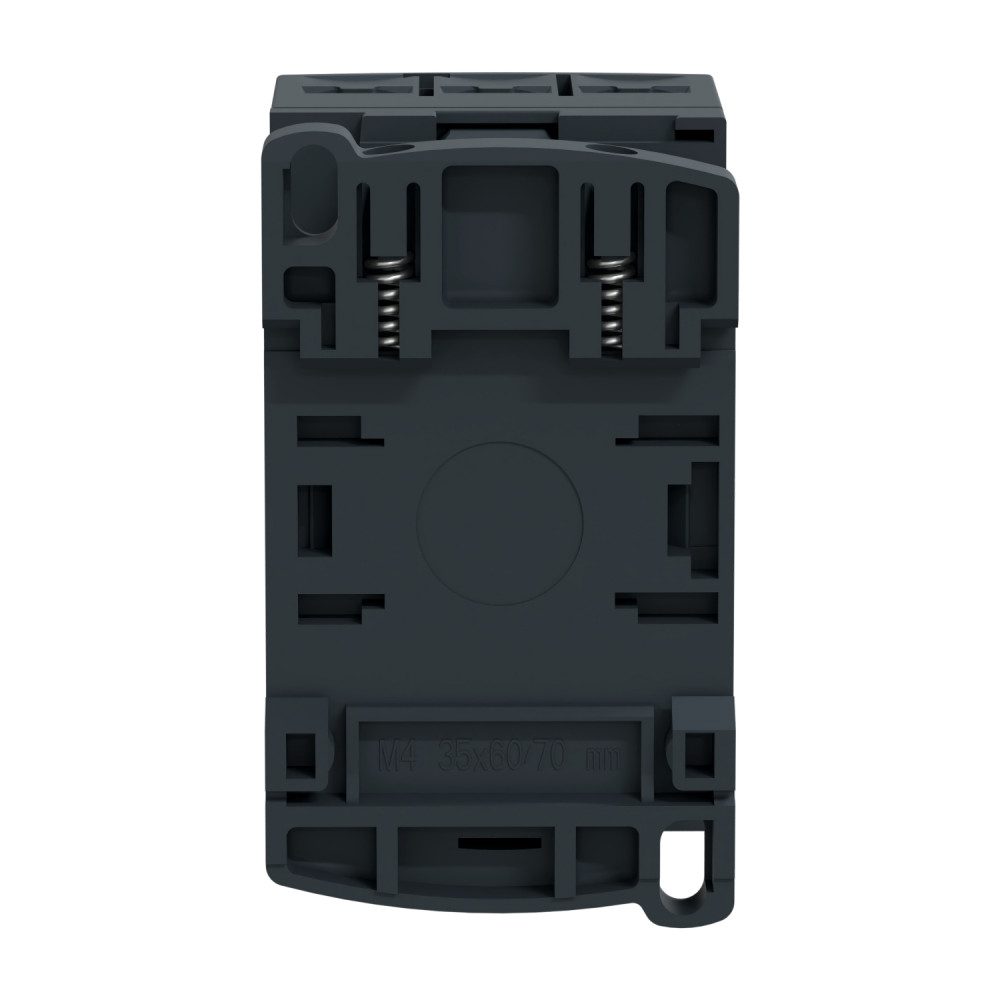

Монтажна опора	Рейка, Пластина
Момент затягування	1,7 Н·м на гвинтові затискачі (Philips №2, плоский Ø6 мм, хрестоподібний №2)
Межі напруги ланцюга керування	0,3...0,6 Uc (-40…70 °C): випадання змінний струм 50/60 Гц; 0,8...1,1 Uc (-40…60 °C): робочий змінний струм 50 Гц; 0,85...1,1 Uc (-40…60 °C): робочий змінний струм 60 Гц; 1...1,1 Uc (60…70 °C): робочий змінний струм 50/60 Гц
Робочий час	12...22 мс котушка під напругою і замикання NC; 4...12 мс знеструмлення котушки і розмикання NC; 4...19 мс увімкнення котушки та розмикання NC; 6...17 мс знеструмлення котушки та замикання NO
Механічна зносостійкість	30 мільйонів циклів
Максимальна робоча швидкість	180 цикл/хв
Пускова потужність [ВА]	70 В·А 50 Гц (на 20 °C)
Утримувана споживана потужність [ВА]	8 В·А 50 Гц (на 20 °C)
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Час неперекриття контактів	1,5 мс при ввімкненні та вимкненні між NC і NO
Опір ізоляції	>10 МОм
Механічна стійкість	Удари розімкнене: 10 g/11 мс, замкнене: 15 g/11 мс; Вібрації розімкнене: 2 g, замкнене: 4 g (IEC 60068-2-27, IEC 60068-2-6)
Висота	77 мм
Ширина	45 мм
Глибина	84 мм
Маса нетто	0,58 кг
