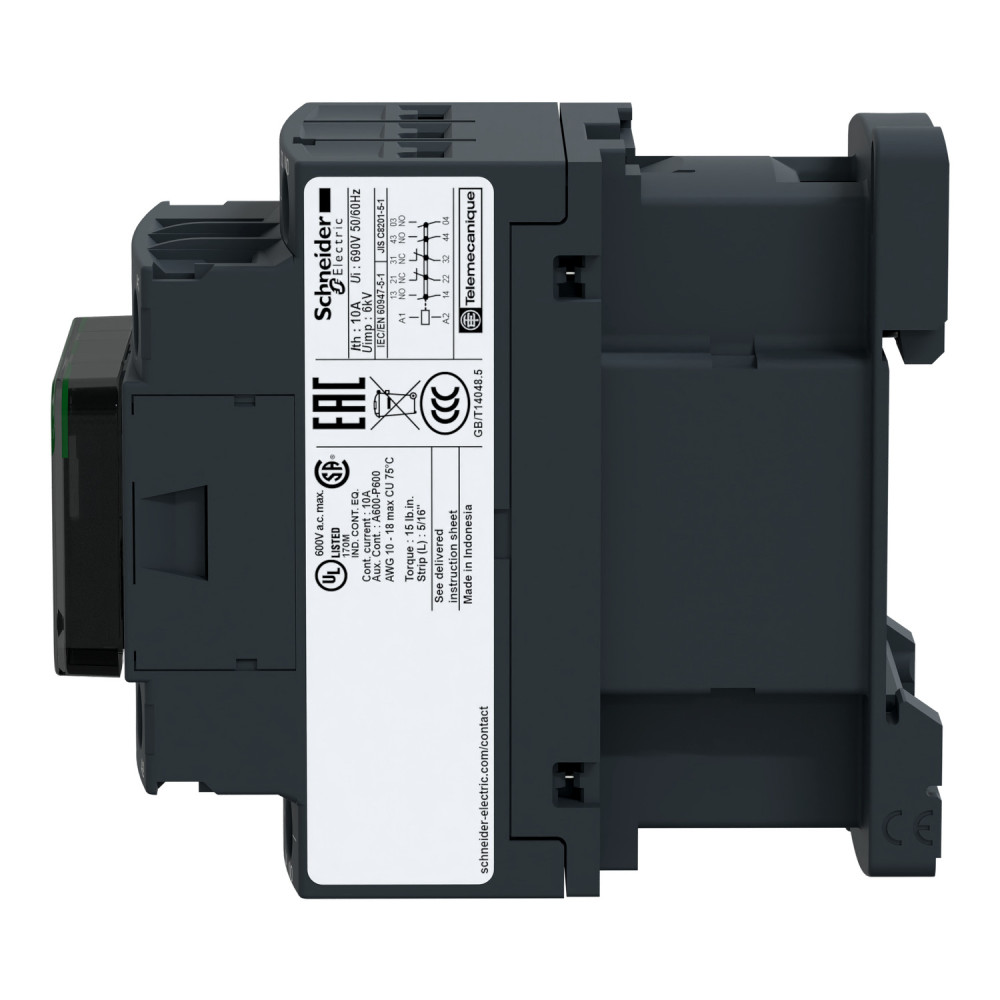

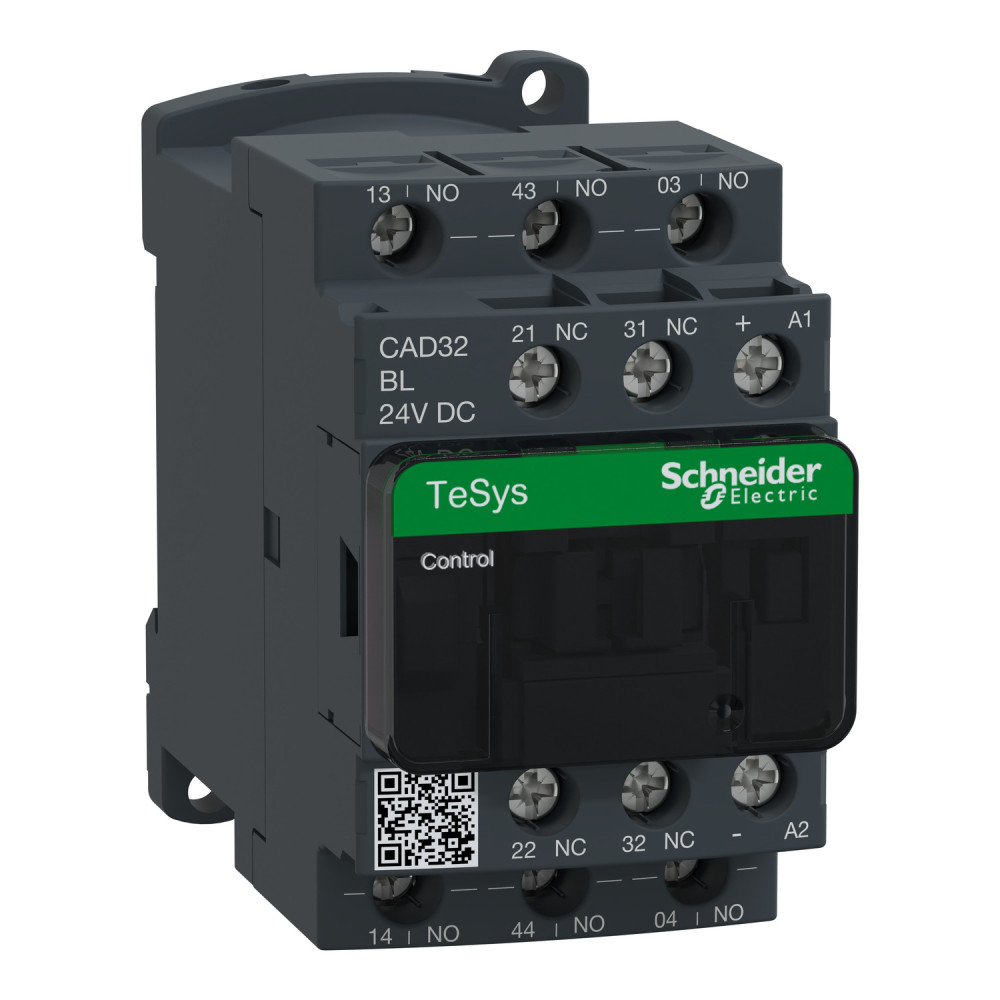

Контактор 24В DC 3NO+2NC [CAD32BL] TeSys CAD Schneider Electric

Проміжне реле 3НО/2НЗ 24B, CAD32BL

---

Реле керування TeSys D, 5 контактів (3 NO + 2NC), 10А/690В, для керування електромагнітними навантаженнями AC-15/DC-13. Він забезпечує схему керування 24 В постійного струму з низьким споживанням без пускового споживання та оснащений пристроєм обмеження перенапруги, підключенням за допомогою гвинтових клем. Для високих робочих швидкостей до 180 циклів/хв і температури навколишнього середовища -40/+60°C, він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), можливе кріплення на DIN-рейці 35 мм або кріплення гвинтом. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).

---

Діапазон	TeSys
Лінійка	TeSys Deca
Назва продукту	TeSys CAD
Тип виробу або компоненту	Реле управління
Назва пристрою	CAD
Застосування контактора	Схема управління
Категорія застосування	AC-15, DC-13, AC-14
Компонування полюсного контакту	3 NO + 2 NC
[Ue] Номінальна робоча напруга	<= 690 В змінний струм 25...400 Гц
Тип схеми керування	Постійний струм, низьке споживання
[Uc] Напруга схеми керування	24 В постійний струм
[Uimp] Номінальна імпульсна витримувана напруга	6 кВ відповідно до IEC 60947
[Ith] Умовний тепловий струм у відкритому виконанні	10 А (на 60 °C)
Номінальна вмикаюча здатність [Irms]	140 А AC IEC 60947-5-1; 250 А DC IEC 60947-5-1
[Icw] Номінальний короткочасно допустимий струм	100 А - 1 с; 120 А - 500 мс; 140 А - 100 мс
Номінальний струм запобіжника	10 А gG IEC 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В UL; 600 В CSA; 690 В IEC 60947-5-1

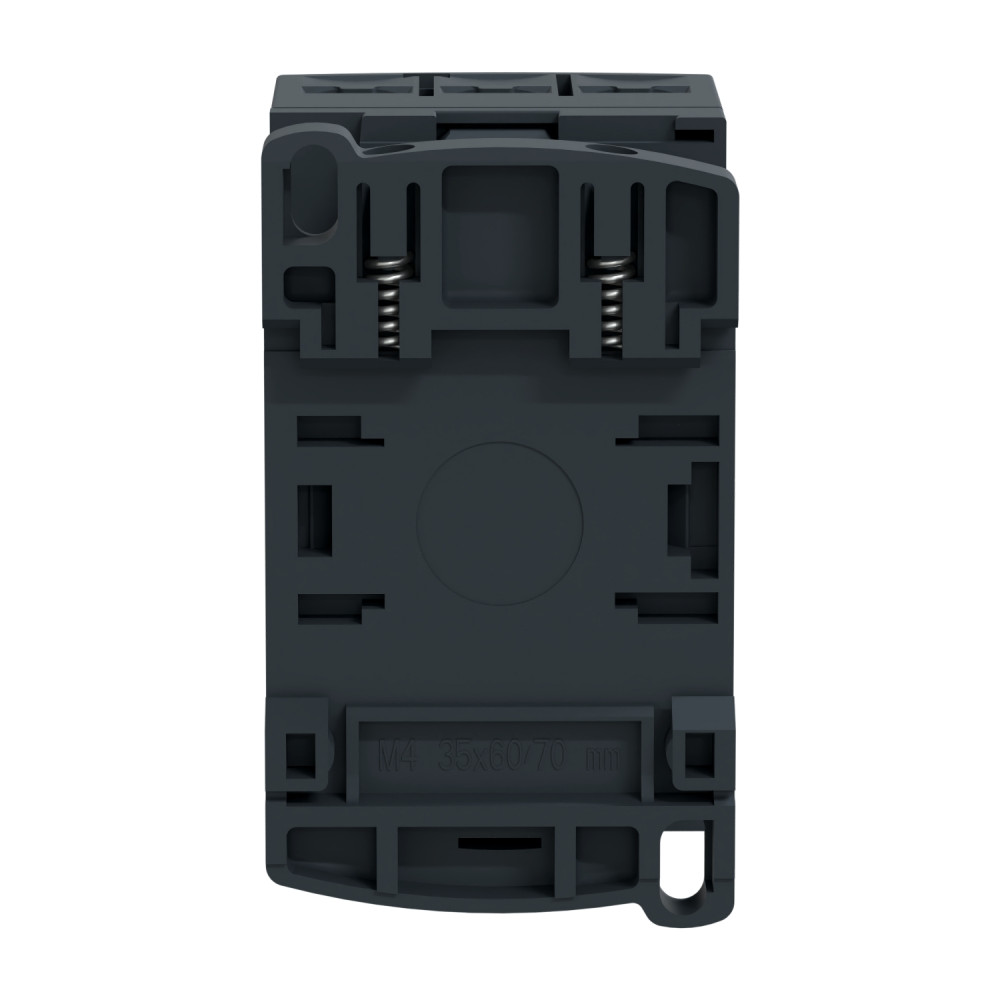

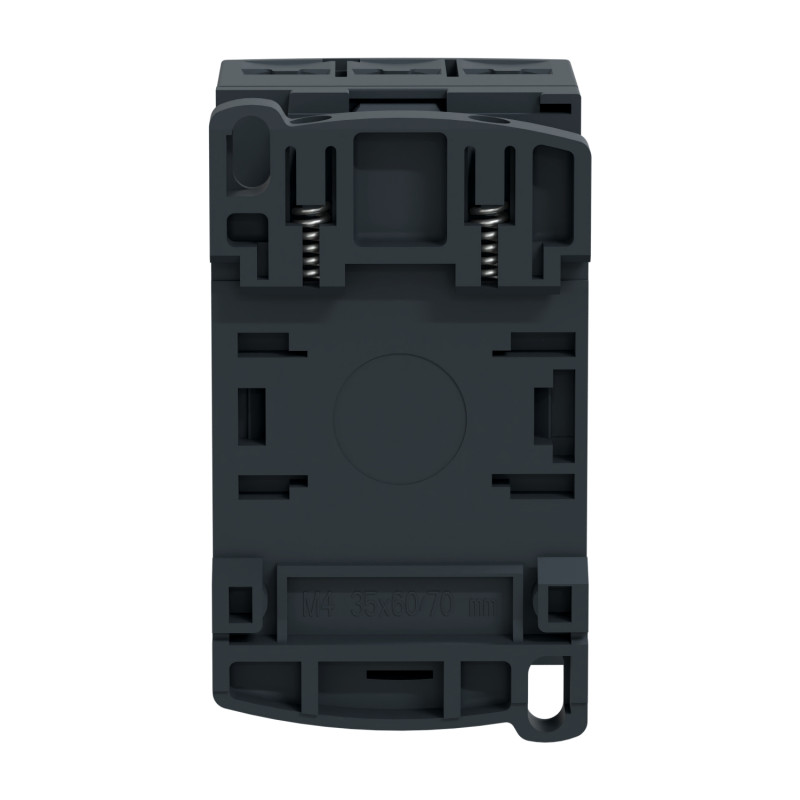

Монтажна опора	Пластина, рейка
Межі напруги ланцюга керування	0,1...0,25 Uc (-40…70 °C): випадання DC; 0,7...1,25 Uc (-40…60 °C): робочий DC; 1...1,25 Uc (60…70 °C): робочий DC
Робочий час	65...88 мс котушка під напругою і замикання НЗ; 14...25 мс знеструмлення котушки і розмикання НЗ; 57...77 мс увімкнення котушки та розмикання НЗ; 28...42 мс знеструмлення котушки та замикання ЧР
Механічна зносостійкість	30 млн циклів
Максимальна робоча швидкість	180 цикл/хв
Постійний коефіцієнт часу	40 мс
Пускова потужність [Вт]	2,4 В (на 20 °C)
Утримувана споживана потужність [Вт]	2,4 В (на 20 °C)
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Час неперекриття контактів	1,5 мс при вмиканні між NC та NO; 1,5 мс при вимиканні між NC та NO
Опір ізоляції	> 10 МОм
Механічна стійкість	Удари (відкр.): 10 Гн / 11 мс IEC 60068-2-27; Удари (замкн.): 15 Гн / 11 мс IEC 60068-2-27; Вібрації (відкр.): 2 Гн, 5...300 Гц IEC 60068-2-6; Вібрації (замкн.): 4 Гн, 5...300 Гц IEC 60068-2-6
Висота	77 мм
Ширина	45 мм
Глибина	93 мм
Маса нетто	0,58 кг
