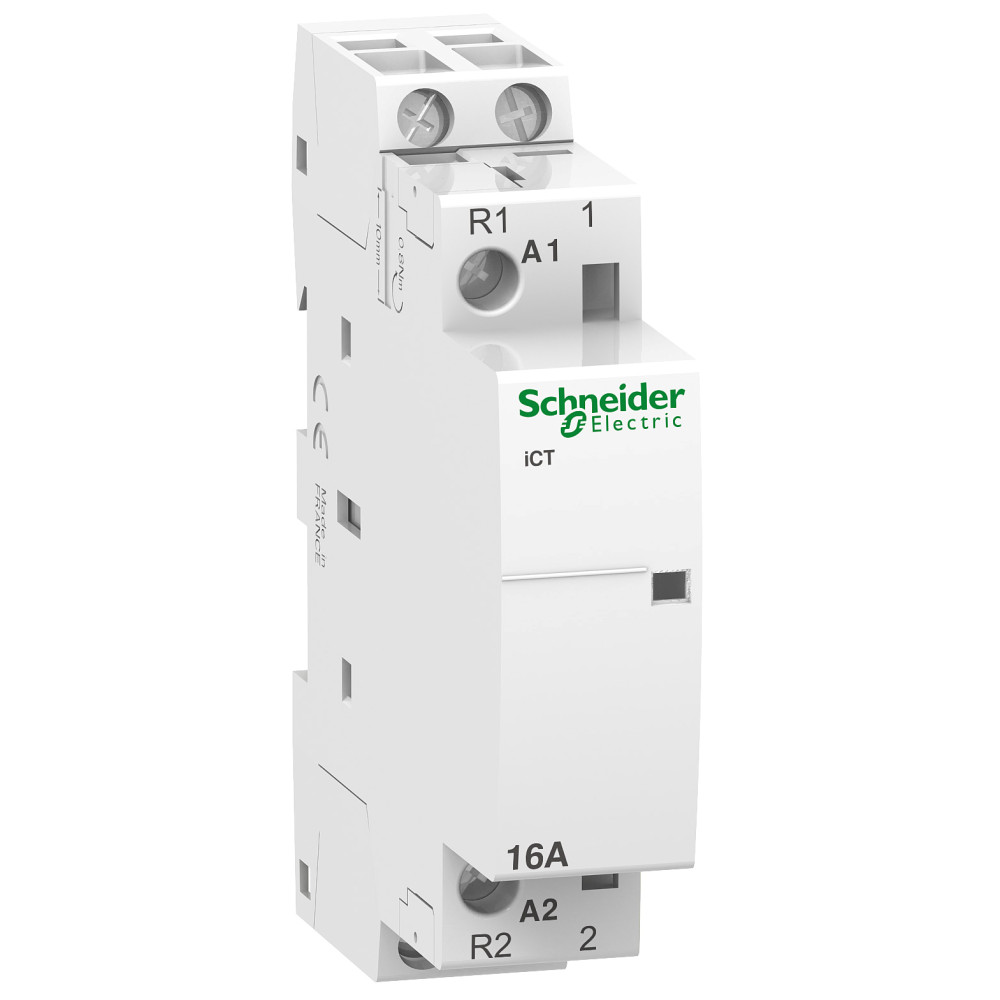

Контактор модульний 2P 16A 1NO+1NC 24V [A9C22115] Acti9 iCT Schneider Electric

Контактор 16A 1NO 1NC 24В ~ 50Гц, A9C22115

---

Acti9 iCT - це модульний контактор. 2P пристрій дистанційного керування з 1 нормально відкритим контактом і 1 нормально закритим контактом. Номінальний струм 16А для AC-7a і 6А для AC-7b. Номінальна робоча- 250 В. Напруга керування- 24 В. Використовується для ланцюгів управління, дистанційного перемикання невеликих двигунів (вентиляторів, змішувачів) або в системах опалення, вентиляції та кондиціонування повітря. Сумісний з усіма допоміжними пристроями керування Acti9. Відповідає стандарту IEC/EN 61095. Електрична витривалість до 100000 циклів для AC-7A або AC-1, 30000 циклів для AC-7C, AC-7B, AC-3, AC-5A або AC-5B. Максимальна кількість перемикань - 100 на добу. Номінальна напруга ізоляції- 500 В. Номінальна імпульсна витримувана напруга - 4 кВ. Ступінь забруднення - 2. Встановлюється на DIN-рейку. Ширина - 2 кроки по 9 мм. Колір виробу - білий (RAL9003). Розміри: (Ш) 81 мм x (В) 18 мм x (Г) 60 мм. Відповідає стандарту IEC 60529, ступінь захисту IP20 і IP40. Робоча температура становить від -5°C до 60°C. Температура зберігання - від -40°C до 70°C.

---

Назва продукту	Acti9 iCT
Опис полюсів	2P
Компонування полюсного контакту	1 NO + 1 NC
[Ie] номінальний робочий струм	6 А AC-7B
Тип мережі	змінний струм
Частота мережі	50 Гц
[Uc] напруга схеми керування	24 В Змінний струм 50 Гц
[Ui] номінальна напруга ізоляції	500 В змінний струм 50/60 Гц
Стандарти	МЕК/EN 61095
Монтажна опора	симетрична din-рейка 35 мм
Кількість модулів Ш = 9 мм	2
Пускова потужність [ВА]	15 В·А
Ширина	18 мм
Глибина	60 мм
Висота	81 мм
Максимальна потужність	1.3 В на 250 В змінний струм
[Ue] номінальна робоча напруга	250 В змінний струм 50 Гц
Клеми підключення	ланцюг управління клеми тунельного типу 2 кабель(і) 1.5-2.5 мм2 гнучкий
Робоча температура навколишнього середовища	-5-60 °C
Частота перемикання	100 перемикань в день
Утримувана споживана потужність [ВА]	3.8-3.8 В·А
Ступінь захисту	IP20
Тип керування	Дистанційне керування
Тип сигналу керування	Підтримується
Рівень шуму	30 дБ
Спосіб кріплення	Затисканням
Температура навколишнього повітря для зберігання	-40-70 °C
Відносна вологість	95-95 % на 55-55 °C
Електрична зносостійкість	30000 циклів МЕК 60947-4-1 50 Гц AC-5b
Механічна зносостійкість	1000000 циклів
[Uimp] номінальна імпульсна витримувана напруга	4 кВ
Колір	Білий
Момент затягування	коло подачі живлення: 0.8-0.8 Н.м
Сумісність продуктів	iACTs
Область застосування продукту	двигун-опалення-освітлення
Розсіювання потужності	1.3-1.3 В
Виробник	Schneider Electric
Країна виробник	Франція
