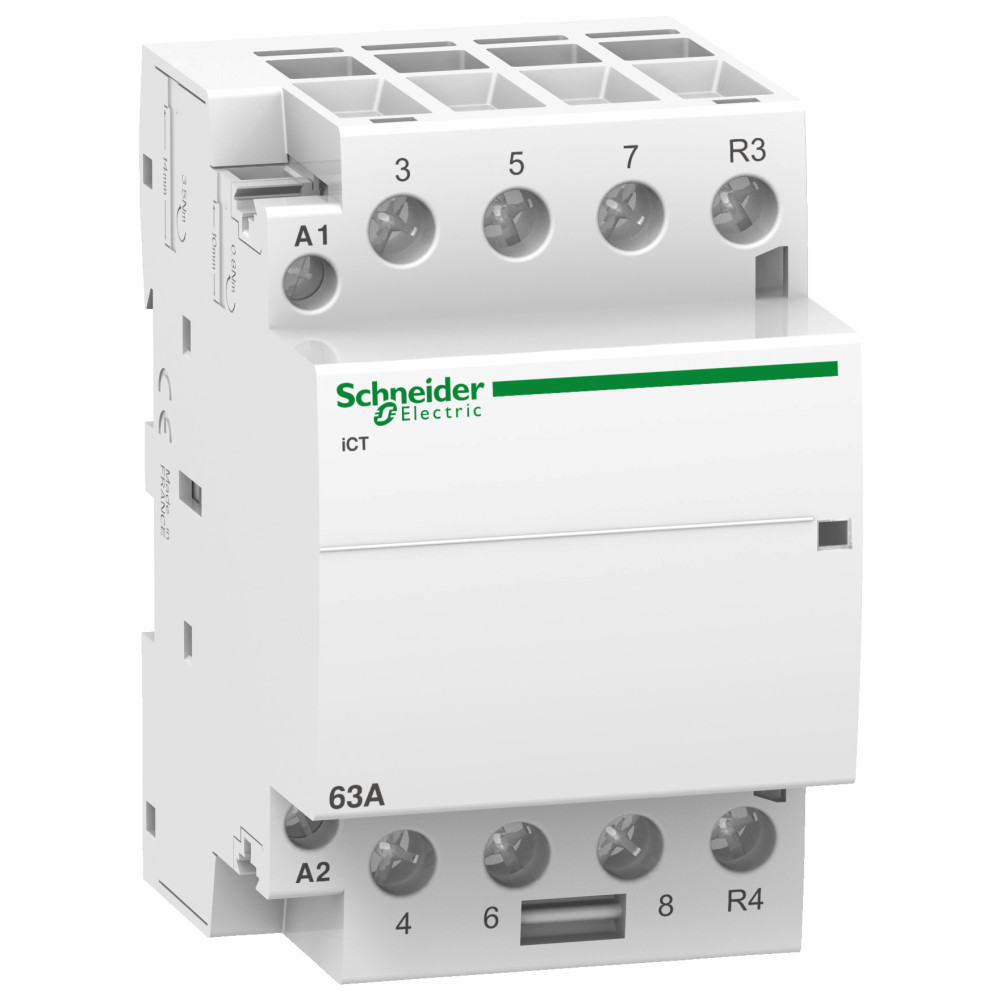

Контактор модульный 4P 63A 3NO+1NC 230V [A9C20869] Acti9 iCT Schneider Electric

Контактор 63A 3NO 1NC 220/240В ~ 50Гц, A9C20869

---

Acti9 iCT – это модульный контактор. 4P устройство дистанционного управления с 3 нормально открытыми контактами и 1 нормально закрытым контактом. Номинальный ток 63А для AC-7a и 20А для AC-7b. Номинальное рабочее напряжение Ue – 400 В. Напряжение управления Uc – от 220 до 240 В. Используется для цепей управления, дистанционного управления осветительными приборами, небольшими двигателями (вентиляторами, смесителями) или системами отопления, вентиляции и кондиционирования воздуха. Совместим со всеми вспомогательными устройствами Acti9. Соответствует стандарту IEC/EN 61095. Электрическая выносливость до 100000 циклов для AC-7A или AC-1, 30000 циклов для AC-7C, AC-7B, AC-3, AC-5A или AC-5B. Максимальное количество переключений – 6 в минуту. Номинальное напряжение изоляции Ui – 500 В. Номинальное импульсное выдерживаемое напряжение Uimp – 4 кВ. Степень загрязнения – 2. Устанавливается на DIN-рейку. Ширина – 6 шагов по 9 мм. Цвет изделия – белый (RAL9003). Размеры: (Ш) 85 мм х (В) 54 мм х (Г) 60 мм. Соответствует стандарту IEC 60529, степень защиты – IP20 и IP40. Рабочая температура составляет от -5 до 60°C. Температура хранения – от -40°C до 70°C.

---

Название продукта	Acti9 iCT
Описание полюсов	4P
Компоновка полюсного контакта	3 NO + 1 NC
[Ie] номинальный рабочий ток	20 А AC-7B
Тип сети	переменный ток
Частота сети	50 Гц
[Uc] напряжение схемы управления	220...240 В переменный ток 50 Гц
[Ui] номинальное напряжение изоляции	500 В переменный ток 50/60 Гц
Стандарты	МЕК/EN 61095
Монтажная опора	симметричная din-рейка 35 мм
Количество модулей Ш = 9 мм	6
Пусковая мощность [ВА]	53 В·А
Ширина	54 мм
Глубина	60 мм
Высота	85 мм
Максимальная мощность	2.1 В на 400 В переменный ток
[Ue] номинальное рабочее напряжение	400 В переменный ток 50 Гц
Клеммы подключения	цепь управления клеммы туннельного типа 2 кабель(и) 1.5-2.5 мм2 гибкий
Рабочая температура окружающей среды	-5-60 °C
Частота переключения	100 переключений в день
Удерживаемая потребляемая мощность [ВА]	6.5-6.5 В·А
Степень защиты	IP20
Тип управления	Удаленное управление
Тип сигнала управления	Поддерживается
Уровень шума	30 дБ
Способ крепления	Зажимом
Температура окружающего воздуха для хранения	-40-70 °C
Относительная влажность	95-95 % на 55-55 °C
Электрическая износостойкость	30000 циклов МЕК 60947-4-1 50 Гц AC-5b
Механическая износостойкость	1000000 циклов
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Цвет	Белый
Момент затяжки	круг подачи питания: 3.5-3.5 Н.м
Совместимость продуктов	iACTc
Область применения	двигатель-отопление-освещение
Рассеивание мощности	2.1-2.1 В
Производитель	Schneider Electric
Страна производитель	Франция
