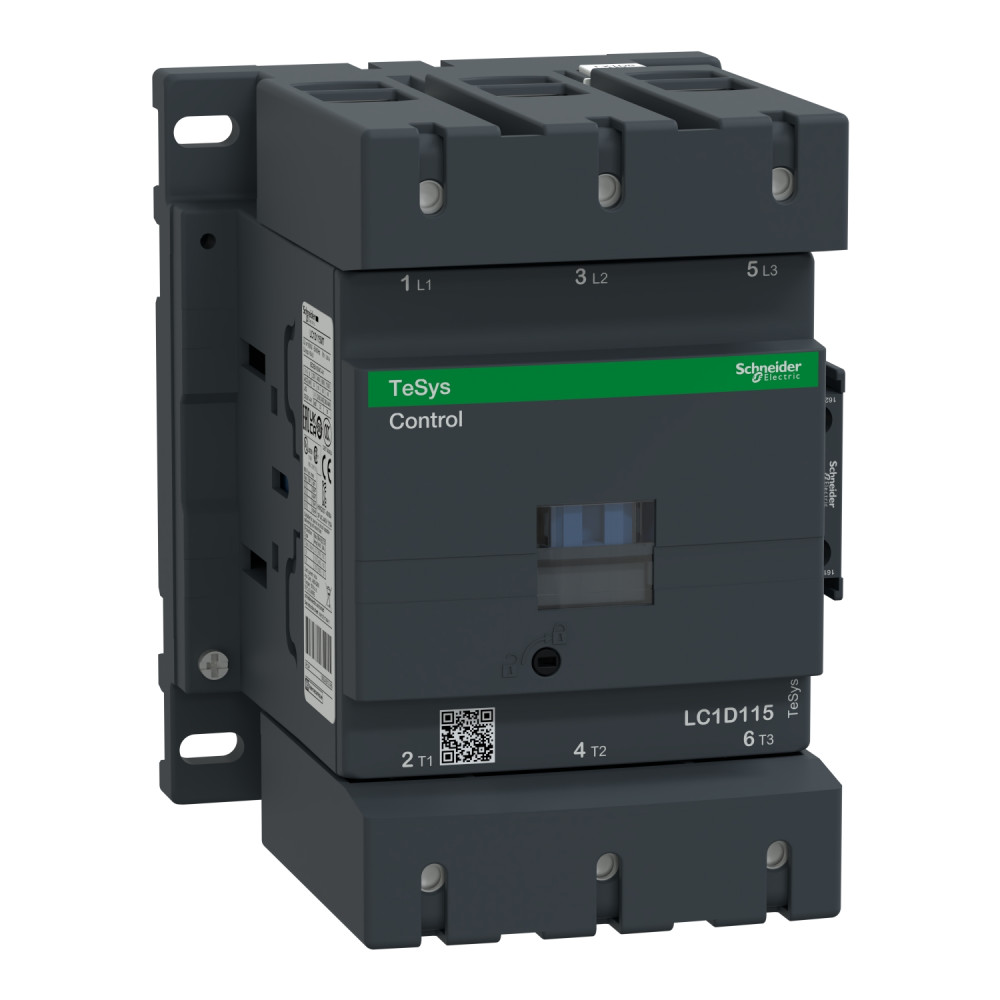

Контактор (пускач) 115А 220В 1NO+1NC [LC1D115M7] TeSys Schneider Electric

Контактор 3Р, 115A, НО+НЗ, 220В 50Гц, LC1D115M7

---

Контактор TeSys Deca, 3 полюси (3 NО), для керування двигуном до 115 A/1000 В AC-3 (55 кВт при 400 В). Котушка змінного струму 220 В 50/60 Гц з модулем подавлення перехідних процесів, вбудованими допоміжними контактами 1NO+1NC (дзеркально сертифіковані NC), підключення живлення за допомогою гвинтових роз’ємів, 2 входи, керуюче зєднання за допомогою гвинтових клем. Швидкість роботи до 2400 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 120 мм), монтаж на 2 DIN-рейки або гвинтове кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

---

Серія продукту	TeSys
Тип виробу або компоненту	контактор
Опис полюсів	3P
[Ue] номінальна робоча напруга	коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Час не перекриття контактів	1.5 мс при ввімкненні живлення між NC та NO контактом
Мінімальний струм перемикання	5 мА для схема сигналізації
Механічна стійкість	удари контактор розімкнено (6 Gn за 11 мс)
Ширина	120 мм
Висота	158 мм
Глибина	136 мм
Маса нетто	2.5 кг
Межі напруги ланцюга керування	1...1.15 Uc (55-70 °C):робочий змінний струм 50/60 Гц
[Ith] умовний тепловий струм у відкритому вик	200 А (на 60 °C) для коло подачі живлення
Стандарти	UL 508
Монтажна опора	пластина
Тип схеми керування	Змінний струм на 50/60 Гц стандартний
[Uc] напруга схеми керування	220 В змінний струм 50/60 Гц
Застосування контактора	резистивне навантаження
Опір ізоляції	> 10 МОм для схема сигналізації
Номінальна вмикаюча здатність [Irms]	250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1
Номінальний струм запобіжника	10 А gG для схема сигналізації
Пускова потужність [ВА]	280-350 В·А 50 Гц cos phi 0.8 (на 20 °C)
[Uimp] номінальна імпульсна витримувана напруга	8 кВ відповідно до МЕК 60947
Клеми підключення	коло подачі живлення: з'єднувач 2 10-50 мм2 - жорсткість кабелю: Твердий без кабельного наконечника
Категорія застосування	AC-3e
Мінімальна напруга перемикання	17 В для схема сигналізації
Максимальна робоча швидкість	2400 цикл/год на < 60 °C
Момент затягування	ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2
Механічна зносостійкість	8 мільйонів циклів
Ступінь захисту	IP20 Передня панель відповідно до МЕК 60529
Утримувана споживана потужність [ВА]	2-18 В·А 50 Гц cos phi 0.3 (на 20 °C)
Робочий час	20...50 мс закриття
[Ui] номінальна напруга ізоляції	схема сигналізації: 600 В UL сертифікований
[Icw] номінальний короткочасно допустимий струм	140 А - 100 мс для схема сигналізації
Сумісність контакту	M13
Вогнестійкість	850 °C відповідно до МЕК 60695-2-1
Потужність двигуна [кВт]	65 кВт на 1000 В змінний струм 50/60 Гц (AC-3e)
Потужність двигуна [к.с.]	100 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
Номінальна здатність відключення	1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Розсіювання потужності	3-8 В на 50/60 Гц
Розсіювана потужність на полюс	7.9 В AC-3e
Середній імпеданс	0.6 мОм - Ith 200 А 50 Гц для коло подачі живлення
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Технологія катушки	вбуд. 2-направлений діод. обмежувач пік. навантажень
[Ie] номінальний робочий струм	115 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Тип допоміжних контактів	тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Частота сигнального ланцюга	25...400 Гц
Електрична зносостійкість	0.95 мільйонів циклів 115 А AC-3e на Ue <= 440 В
Країна виробник	Чеська Республіка
Виробник	Schneider Electric
