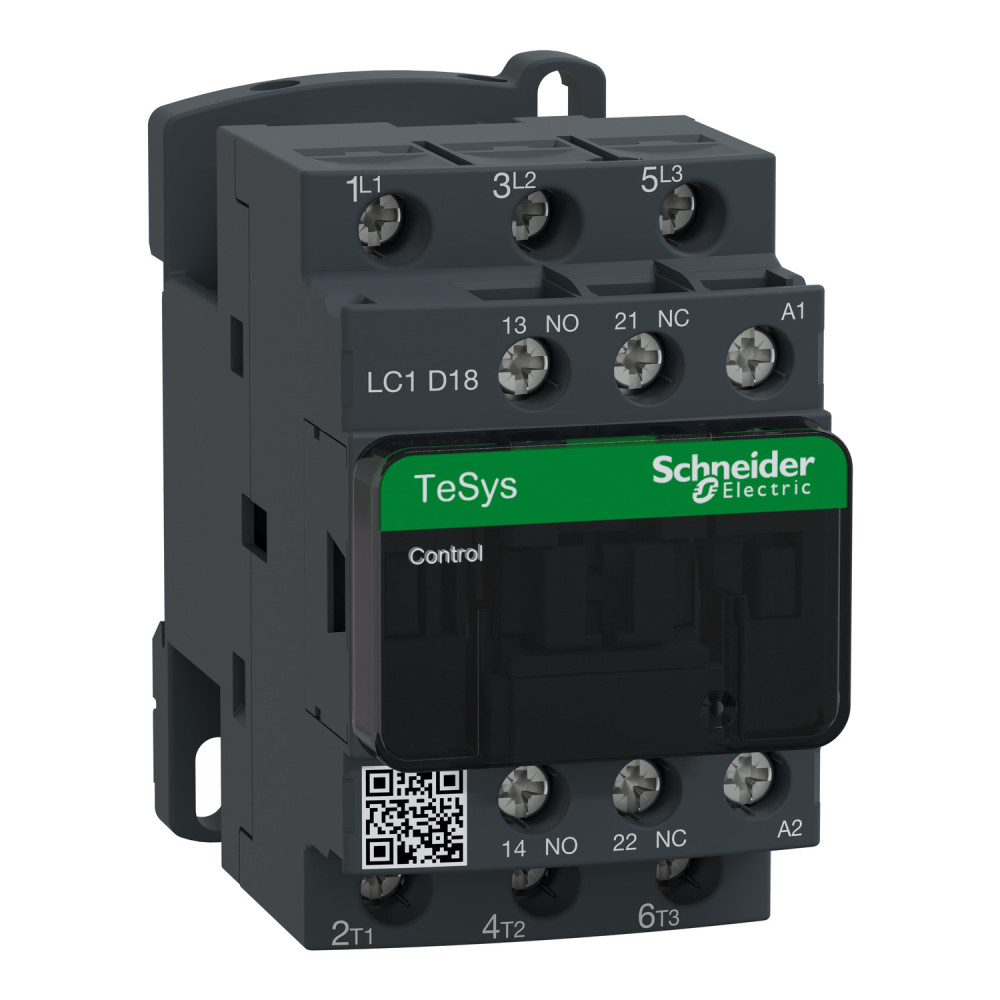

Контактор (пускач) 18А 24В 1NO+1NC [LC1D18B7] TeSys Deca Schneider Electric

Контактор 3Р, 18A, НО+НЗ, 24В 50Гц, LC1D18B7

---

Контактор TeSys D, 3 полюси (3 NO), для керування двигуном до 18 A/690 В AC-3/3e (7,5 кВт при 400 В). Котушка змінного струму 24 В 50/60 Гц, вбудовані допоміжні контакти 1NO+1NC (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

---

Серія продукту	TeSys Deca
Тип виробу або компоненту	контактор
Опис полюсів	3P
[Ue] номінальна робоча напруга	коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Час не перекриття контактів	1.5 мс при ввімкненні живлення між NC та NO контактом
Мінімальний струм перемикання	5 мА для схема сигналізації
Механічна стійкість	удари контактор замкнутий (15 Гн за 11 мс)
Ширина	45 мм
Висота	77 мм
Глибина	86 мм
Маса нетто	0.33 кг
Межі напруги ланцюга керування	1...1.1 Uc (60-70 °C):робочий змінний струм 50/60 Гц
[Ith] умовний тепловий струм у відкритому вик	32 А (на 60 °C) для коло подачі живлення
Стандарти	МЕК 60335-1
Монтажна опора	пластина
Тип схеми керування	Змінний струм на 50/60 Гц стандартний
[Uc] напруга схеми керування	24 В змінний струм 50/60 Гц
Застосування контактора	управління двигуном
Опір ізоляції	> 10 МОм для схема сигналізації
Номінальна вмикаюча здатність [Irms]	300 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальний струм запобіжника	35 А gG на <= 690 В координація тип 2 для коло подачі живлення
Пускова потужність [ВА]	70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
[Uimp] номінальна імпульсна витримувана напруга	6 кВ відповідно до МЕК 60947
Клеми підключення	коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм2 - жорсткість кабелю: Твердий без кабельного наконечника
Категорія застосування	AC-3e
Мінімальна напруга перемикання	17 В для схема сигналізації
Максимальна робоча швидкість	3600 цикл/год на < 60 °C
Момент затягування	коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2
Механічна зносостійкість	15 мільйонів циклів
Ступінь захисту	IP20 Передня панель відповідно до МЕК 60529
Утримувана споживана потужність [ВА]	7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
Робочий час	4...19 мс відкриття
[Ui] номінальна напруга ізоляції	схема сигналізації: 600 В UL сертифікований
[Icw] номінальний короткочасно допустимий струм	140 А - 100 мс для схема сигналізації
Сумісність контакту	M2
Вогнестійкість	850 °C відповідно до МЕК 60695-2-1
Потужність двигуна [кВт]	10 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)
Потужність двигуна [к.с.]	15 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
Номінальна здатність відключення	300 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Розсіювання потужності	2-3 В на 50/60 Гц
Розсіювана потужність на полюс	0.8 В AC-3e
Середній імпеданс	2.5 мОм - Ith 32 А 50 Гц для коло подачі живлення
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Технологія катушки	без вбудованого модуля придушення
[Ie] номінальний робочий струм	18 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Тип допоміжних контактів	тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Частота сигнального ланцюга	25...400 Гц
Електрична зносостійкість	1.65 мільйонів циклів 18 А AC-3e на Ue <= 440 В
Країна виробник	Франція
Виробник	Schneider Electric
